Caso práctico: Lograr una tasa de aprobación del 100 % en radiografías en la fabricación de intercambiadores de calor de alta presión (Emiratos Árabes Unidos)
Requisitos de Integridad de Soldadura de Tubos a Placas Tubulares en Intercambiadores de Calor Offshore y de Refinería de Oriente Medio
Los intercambiadores de calor de carcasa y tubos que operan en plataformas petrolíferas offshore y refinerías onshore en la región del Golfo Pérsico experimentan una exposición continua a aire ambiente de 45 °C a 55 °C, humedad relativa superior al 85 % y rocío salino cargado de cloruro en concentraciones de hasta 80 mg/m²/día, condiciones definidas como Categoría de Corrosividad C5-M según la norma ISO 12944-2. Los intercambiadores de calor en estos entornos construidos según la Sección VIII División 1 de ASME y diseñados según los estándares TEMA Clase R (servicio de refinería) requieren uniones de tubos a placas tubulares que mantengan la integridad de la presión a presiones de diseño de hasta 150 bar y temperaturas en el lado del tubo de hasta 300 °C. Un solo fallo en la soldadura de un tubo a una placa tubular en un intercambiador de calor de servicio de hidrocarburos presurizado desencadena una parada del proceso que cuesta a los operadores offshore entre 250.000 y 1.200.000 USD por día en producción perdida. Un fabricante especializado de EAU de sistemas HVAC a prueba de explosiones certificados según la Directiva ATEX 2014/34/EU e intercambiadores de calor de alta presión certificados según la PED (Directiva de Equipos a Presión) 2014/68/EU implementó la fuente de energía digital FYID-Feiyide FXT20 emparejada con el cabezal de soldadura orbital de tubos a placas tubulares PT40 para eliminar la tasa de defectos de soldadura que la GTAW manual producía en conjuntos de tubos de Φ16 mm a Φ38 mm.
Modos de Fallo de la GTAW Manual en Conjuntos de Tubos a Placas Tubulares
La GTAW manual en las uniones de tubo a placa tubular requiere que el soldador realice una soldadura circular completa de 360° en el diámetro exterior del tubo de 16 mm a 38 mm en una posición radial fija dentro del orificio de la placa tubular, con una tolerancia de espacio entre el electrodo y la pieza de ±0,3 mm y una variación de la velocidad de avance inferior a ±5 mm/min. En una serie de producción de 200 a 400 tubos por placa tubular, típica de los intercambiadores de calor TEMA Clase R con un diámetro de carcasa de 600 mm a 1.200 mm, la fatiga acumulada del operador degrada el control de la longitud del arco en 0,4 mm a 0,8 mm en la unión número 150, produciendo una variación de penetración de ±0,5 mm y agrupaciones de porosidad detectables en la inspección radiográfica según el Artículo 2 de la Sección V de ASME. El fabricante de los EAU registró una tasa de rechazo radiográfico en el primer pase del 12 % al 18 % en las soldaduras manuales de tubo a placa tubular, lo que requirió una reelaboración que consumió 3,5 horas de mano de obra adicionales por unión rechazada y retrasó la certificación del intercambiador de calor de 5 a 12 días hábiles por unidad.
Configuración del Sistema FXT20 y PT40 para Aplicaciones de Tubo a Placa Tubular
Ingeniería y Mecanismo de Accionamiento del Cabezal Orbital PT40
El cabezal de soldadura de tubo a placa tubular PT40 cubre diámetros exteriores de tubos desde Φ16 mm hasta Φ80 mm con un servomotor de CC de copa hueca que produce velocidades de rotación de 0,5 rpm a 3,0 rpm, controlado con una estabilidad de velocidad de ±0,5% durante todo el ciclo de soldadura de 360°. La arquitectura del motor de copa hueca posiciona el rotor concéntricamente alrededor del eje del tubo, eliminando la masa excéntrica que causa vibración en los cabezales rotativos con engranajes convencionales y manteniendo la distancia entre el electrodo y la pieza de trabajo dentro de ±0,05 mm durante toda la rotación orbital. El PT40 se adapta a configuraciones de uniones de tubos tanto a ras como sobresalientes según la Sección VIII División 1 UW-20 de ASME, con una extensión del electrodo ajustable en incrementos de 0,1 mm desde 3,0 mm hasta 8,0 mm. El diámetro del cuerpo del cabezal de 95 mm permite la instalación en conjuntos de placas tubulares con un paso de tubo tan ajustado como 19,05 mm (paso triangular de 3/4″) en tubos con diámetro exterior de Φ16 mm, cubriendo la relación mínima de paso a diámetro de 1,19 permitida según los estándares TEMA para intercambiadores de servicio de refinería.
Portabilidad de la Fuente de Energía Digital FXT20 para el Montaje In Situ
La fuente de energía FXT20 pesa 18 kg y mide 420 mm × 280 mm × 380 mm, un 33% más pequeña en volumen que las fuentes de energía GTAW convencionales de 200 A en la clase de 28 kg a 35 kg. Este tamaño compacto permite a los técnicos colocar la FXT20 en andamios con una carga de trabajo nominal de 225 kg/m² sin exceder los límites de carga puntual, y transportar la unidad por escaleras sin ayudas de elevación mecánicas en instalaciones de plataformas offshore donde las ventanas de elevación con grúa pueden estar limitadas a 2 horas por turno. La FXT20 funciona con una entrada trifásica de 380 V ± 15% a 50 Hz o 60 Hz, aceptando las fluctuaciones de voltaje comunes en los sistemas de energía de generadores diésel utilizados durante el montaje in situ de intercambiadores de calor offshore. El consumo de corriente de entrada a una salida máxima de 200 A mide 21 A por fase, dentro de la clasificación de disyuntor de 32 A de los cuadros de distribución de energía temporales estándar offshore.
Biblioteca de Parámetros Expertos para Tuberías de Acero Inoxidable y Aleaciones de Alta Resistencia
La base de datos inteligente experta FXT20 almacena 200 procedimientos de soldadura preprogramados que cubren materiales de tubos como ASTM A213 TP316L, TP304L, TP321, Dúplex UNS S31803, Super Dúplex UNS S32750, Inconel 625 (UNS N06625) y Titanio Grado 2. Para la especificación principal de tubos del cliente de EAU (Φ25,4 mm DE × 2,0 mm de pared TP316L según ASTM A213), la FXT20 carga un programa pulsado de cuatro niveles con una corriente pico de 95 A, una corriente de fondo de 38 A, una frecuencia de pulso de 2,0 Hz y una velocidad de rotación de 1,2 rpm en menos de 2 segundos a partir de tres entradas HMI. El procedimiento incluye una reducción automática de la corriente de 95 A en la posición inicial de las 12 en punto a 72 A en la posición de las 6 en punto, una reducción del 24 %, compensando la acumulación de calor en la masa de la placa tubular durante el ciclo de soldadura de 50 segundos.
Resultados de la Implementación: Ejecución de Producción de 1.200 Uniones
Tasa de Aprobación en la Inspección Radiográfica Según la Sección V de ASME

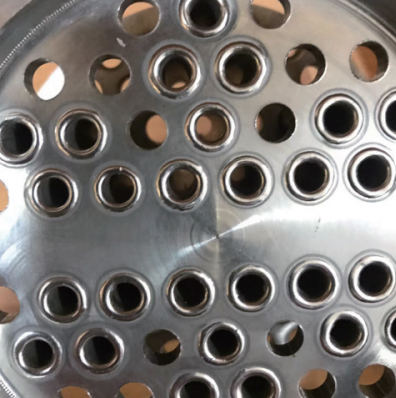

Durante un ciclo de producción de 1.247 uniones de tubos a placas tubulares soldadas utilizando el sistema FXT20 y PT40 en tubos de 316L y Dúplex 2205 en el rango de diámetro exterior de Φ16 mm a Φ38 mm, el fabricante de EAU logró una tasa de aceptación del 100% en el primer pase en el examen radiográfico según la Sección V Artículo 2 de ASME y los criterios de aceptación de la Sección VIII División 1 UW-51 de ASME. Cero uniones requirieron reparación, eliminando el costo de reelaboración de 3,5 horas-hombre por unión que generaba la GTAW manual y ahorrando aproximadamente 655 horas-hombre en todo el proyecto. La tasa de rechazo anterior de la GTAW manual del 12% al 18% en poblaciones de uniones equivalentes habría generado entre 150 y 224 uniones rechazadas que requerían reelaboración en el mismo alcance del proyecto de 1.247 uniones.
Reducción del tiempo de ciclo y cumplimiento del cronograma de entrega
El tiempo de ciclo de la GTAW manual por unión de tubo a placa tubular en tubos de Φ25,4 mm de diámetro exterior fue de 4,2 minutos en promedio, incluyendo el posicionamiento del electrodo, el inicio del arco, la rotación de la soldadura y la inspección de la unión, degradándose a 5,8 minutos por unión después de la soldadura consecutiva número 150 debido a la fatiga del operador. El ciclo automatizado FXT20 y PT40 completó la misma unión en 2,1 minutos en promedio: 18 segundos de prepurga, 50 segundos de rotación de soldadura, 15 segundos de postpurga y 40 segundos de reposicionamiento del cabezal. Esta reducción del 50 % en el tiempo de ciclo permitió al fabricante completar una placa tubular de intercambiador de calor de 480 uniones en 16,8 horas de tiempo de soldadura productiva frente a las 33,6 horas de la GTAW manual, lo que permitió la entrega a un importante operador de plataformas offshore dentro de un cronograma contractual de 4 semanas que la producción manual no habría podido cumplir sin horas extras a 1,5 veces el costo de la mano de obra.
Registros de soldadura digitales y documentación de auditoría
La microimpresora térmica incorporada del FXT20 genera un registro de soldadura en papel para cada unión, registrando el número secuencial de la unión, la fecha y hora, la corriente máxima (A), la corriente de fondo (A), el voltaje del arco (V), la velocidad de rotación (rpm), el flujo de gas de protección (L/min), la duración de la prepurga (segundos), la duración de la soldadura (segundos) y la duración de la postpurga (segundos) —10 parámetros por unión. El registro impreso sirve como un "Certificado de Nacimiento Digital" para cada intercambiador de calor, proporcionando la documentación de trazabilidad requerida por la cláusula 8.5.2 de la norma ISO 9001:2015 para la provisión de producción y servicio. Para los clientes de operadores de energía globales como Saudi Aramco, ADNOC y Shell, estos registros cumplen los requisitos de documentación de calidad del proveedor de los puntos de control del ITP (Plan de Inspección y Prueba) en la etapa de soldadura de tubo a placa tubular. El FXT20 también exporta datos de soldadura a través de USB en formato CSV con sumas de comprobación SHA-256 para su integración en el sistema de gestión de calidad ERP del fabricante.
Cualificación del Equipo según ASME y Normas Internacionales
El sistema FXT20 y PT40 se sometió a la calificación del procedimiento de soldadura (WPQ) según la Sección IX de ASME en las instalaciones del fabricante de EAU antes del inicio de la producción. La calificación produjo Registros de Calificación del Procedimiento (PQR) que cubren las variables esenciales de QW-402 (diseño de la unión), QW-403 (metal base), QW-404 (metal de aporte — autógeno, sin aporte), QW-408 (gas de protección — argón al 99,999%) y QW-409 (características eléctricas — GTAW pulsada). La precisión de la medición de corriente del FXT20 de ±0,5 A cumple con el requisito de calibración del instrumento QW-191 para la documentación de variables esenciales. Los diseños de las uniones de tubo a placa tubular siguieron las configuraciones UW-20 de la Sección VIII División 1 de ASME, con la selección del tipo de unión (penetración completa versus penetración parcial) basada en la presión de diseño del lado del tubo y la holgura por corrosión especificada en la hoja de datos del intercambiador de calor según la Clase R de TEMA.
La página de producto del sistema FXT20 y PT40 proporciona planos dimensionales para la verificación del espacio libre del cabezal PT40 durante el diseño del trazado de la placa tubular. El equipo complementario de la línea de productos FYID-Feiyide —el FXT40 Pro para espesores de pared de hasta 12 mm en tubos de caldera de alta presión, los cabezales cerrados de la serie C para conexiones de tuberías de proceso en el mismo patín del intercambiador de calor y la máquina portátil de corte de tubos PT40 para la preparación de extremos de tubos con una planitud de ±0,05 mm— soporta todo el alcance de fabricación del intercambiador de calor dentro de un único ecosistema de equipos. La gama de sistemas de soldadura automatizados FYID-Feiyide cubre diámetros exteriores de tubos desde 3,175 mm hasta 88,9 mm en todas las configuraciones de cabezal.
Tabla Resumen: GTAW Manual Versus Sistema Automatizado FXT20 + PT40
| Variable de Rendimiento | GTAW Manual (Pre-Implementación) | Sistema Automatizado FXT20 + PT40 |
|---|---|---|
| Rango de Diámetro Exterior de Tubo Cubierto | Φ16 mm a Φ38 mm (limitado por habilidad) | Φ16 mm a Φ80 mm (clasificación PT40) |
| Tasa de Aprobación de Rayos X en el Primer Intento | 82% a 88% (12–18% de rechazo) | 100% (1.247 uniones, cero retrabajos) |
| Tiempo de Ciclo por Unión (Φ25,4 mm) | 4,2 min (aumenta a 5,8 min después de 150 uniones) | 2,1 min (constante, sin degradación por fatiga) |
| Repetibilidad del Espacio del Electrodo | ±0,3 mm a ±0,8 mm (depende de la fatiga) | ±0,05 mm (controlado por servomotor) |
| Trazabilidad de Parámetros | Registro manual en papel, registrado por el operador | Impresión automática de 10 parámetros por unión, exportación CSV |
| Peso de la Fuente de Energía | 28 kg a 35 kg (unidades convencionales) | 18 kg (FXT20, 33% más pequeño) |
| Idoneidad para Andamios / In Situ | Limitado por peso y longitud de cable | Entrada de 380 V ±15%, 21 A/fase a 200 A de salida |
| Costo de Mano de Obra de Retrabajo (1.247 uniones) | 525–784 horas (150–224 uniones rechazadas) | 0 horas (cero rechazos) |
| Estándar de Calificación Rector | ASME Sección IX (rendimiento del soldador) | ASME Sección IX PQR (basado en procedimiento) |
| Cumplimiento de Auditoría (ISO 9001, ITP) | Registros manuales, brecha en la trazabilidad | SHA-256 CSV + impresión térmica por unión |
Preguntas Frecuentes
¿Qué configuraciones de diámetro exterior y paso de tubo admite el cabezal PT40 en las placas tubulares de los intercambiadores de calor TEMA?
El cabezal de tubo a placa tubular PT40 cubre diámetros exteriores de tubo de Φ16 mm a Φ80 mm con un diámetro de cuerpo de cabezal de 95 mm, ajustándose a conjuntos de placas tubulares con un paso triangular tan ajustado como 19,05 mm (3/4″) en tubos de Φ16 mm, la relación mínima de paso a diámetro de 1,19 permitida bajo la Clase R de TEMA. El servomotor de CC de copa hueca mantiene la velocidad de rotación orbital dentro de ±0,5% de 0,5 rpm a 3,0 rpm, soportando configuraciones de unión de tubo tanto a ras como sobresalientes según ASME Sección VIII División 1 UW-20.
¿Cómo gestiona el FXT20 las fluctuaciones del suministro eléctrico en los sistemas de generadores diésel en instalaciones marinas?
El FXT20 acepta una tensión de entrada trifásica de 380 V ±15% a 50 Hz o 60 Hz, tolerando el rango de 342 V a 437 V común en los sistemas de distribución de generadores diésel durante los transitorios de carga. Con una salida máxima de 200 A, la corriente de entrada por fase consume 21 A, dentro de la clasificación de disyuntor de 32 A de los paneles de distribución de energía temporales estándar en alta mar. La topología del inversor con una frecuencia de conmutación de 20 kHz mantiene la estabilidad de la corriente de salida dentro de ±0,5 A a pesar de la variación de la tensión de entrada en todo el rango de tolerancia de ±15%.
¿Qué datos de soldadura registra la microimpresora FXT20 para el cumplimiento de las auditorías ASME e ITP?
La microimpresora térmica FXT20 genera un registro por unión de 10 parámetros: número de unión, fecha y hora, corriente máxima (A), corriente de fondo (A), voltaje del arco (V), velocidad de rotación (rpm), flujo de gas de protección (L/min), duración de la prepurga, duración de la soldadura y duración de la postpurga. Este registro satisface los requisitos de trazabilidad de producción de la cláusula 8.5.2 de la norma ISO 9001:2015 y la documentación del punto de retención del ITP para las auditorías de operadores de energía globales, incluidos los requisitos de calidad de los proveedores de Saudi Aramco y ADNOC. La exportación por USB proporciona archivos CSV con sumas de comprobación SHA-256 para la integración en el ERP.
¿Qué calificación de procedimiento de soldadura requiere el sistema FXT20 y PT40 según la Sección IX de ASME?
El sistema FXT20 y PT40 califica según la Sección IX de ASME a través de un Registro de Calificación de Procedimiento (PQR) que cubre las variables esenciales QW-402 (diseño de la junta), QW-403 (metal base, número P), QW-408 (gas de protección — argón 99,999%) y QW-409 (características eléctricas — GTAW pulsada). La precisión de medición de corriente del FXT20 de ±0,5 A satisface los requisitos de calibración de instrumentos de QW-191. Los cupones de prueba de calificación se sueldan en la configuración real de tubo a placa tubular y se examinan según los criterios de aceptación radiográfica del Artículo 2 de la Sección V de ASME.
¿Qué beneficios en productividad y costos obtuvo el fabricante de los EAU al cambiar al sistema FXT20 y PT40?
El fabricante de los EAU redujo el tiempo de ciclo por unión de tubo a placa tubular de Φ25,4 mm de 4,2 minutos (manual, aumentando a 5,8 minutos después de 150 uniones) a 2,1 minutos, una reducción del 50 %. En 1.247 uniones, esto eliminó aproximadamente 655 horas de mano de obra de retrabajo que la anterior tasa de rechazo manual del 12 % al 18 % habría generado. El programa de entrega de 4 semanas a un operador de plataformas offshore se cumplió sin horas extras, y no se registraron rechazos radiográficos en toda la producción.
Los fabricantes de intercambiadores de calor que evalúen la implementación de FXT20 y PT40 para la producción de recipientes a presión certificados por ASME Sección VIII o PED pueden solicitar planos de holgura de la placa tubular PT40 y un paquete de PQR de muestra al departamento de ventas técnicas de FYID-Feiyide.
