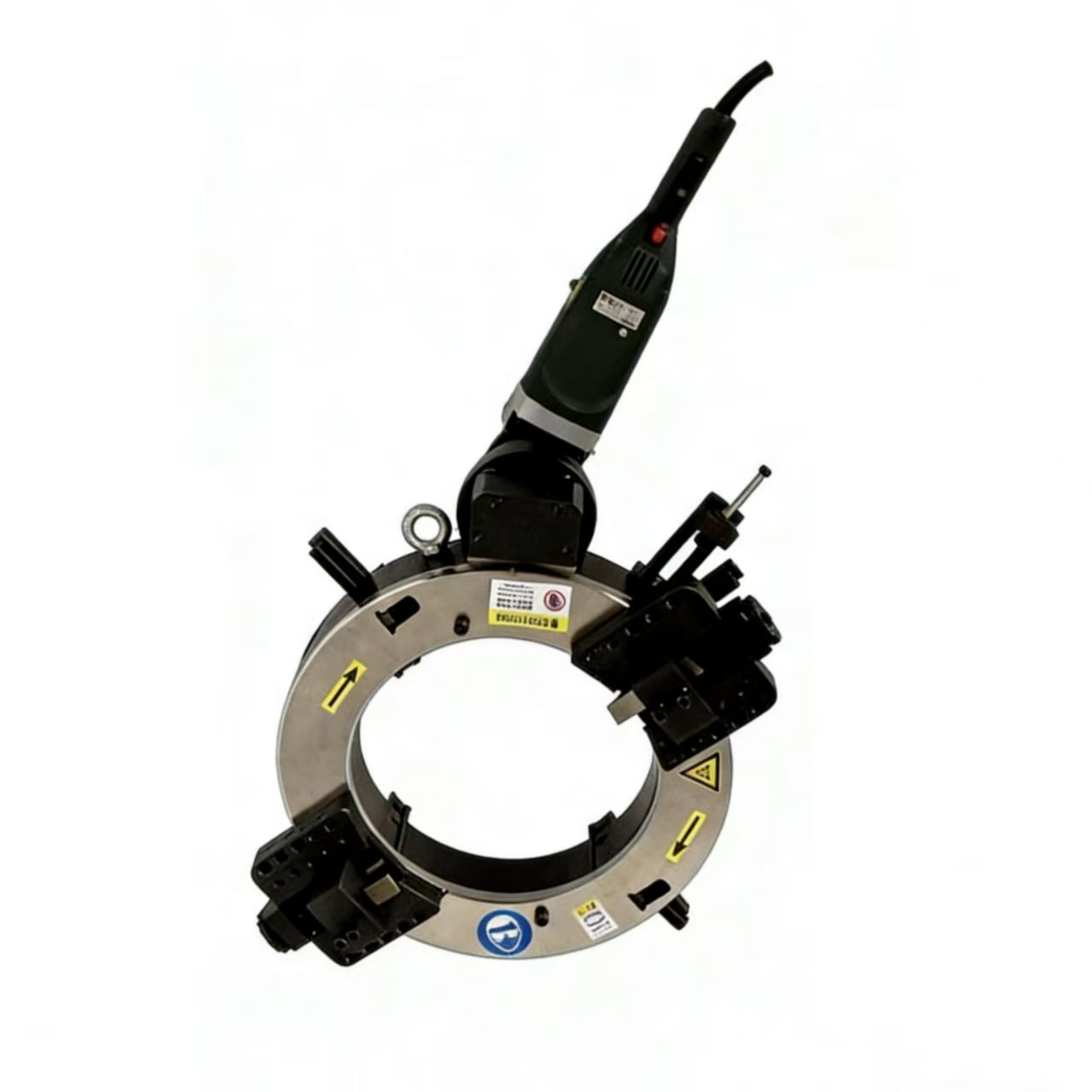

• FYID heavy-duty split frame clamshell pipe cutting and beveling machine for on-site industrial pipeline maintenance.

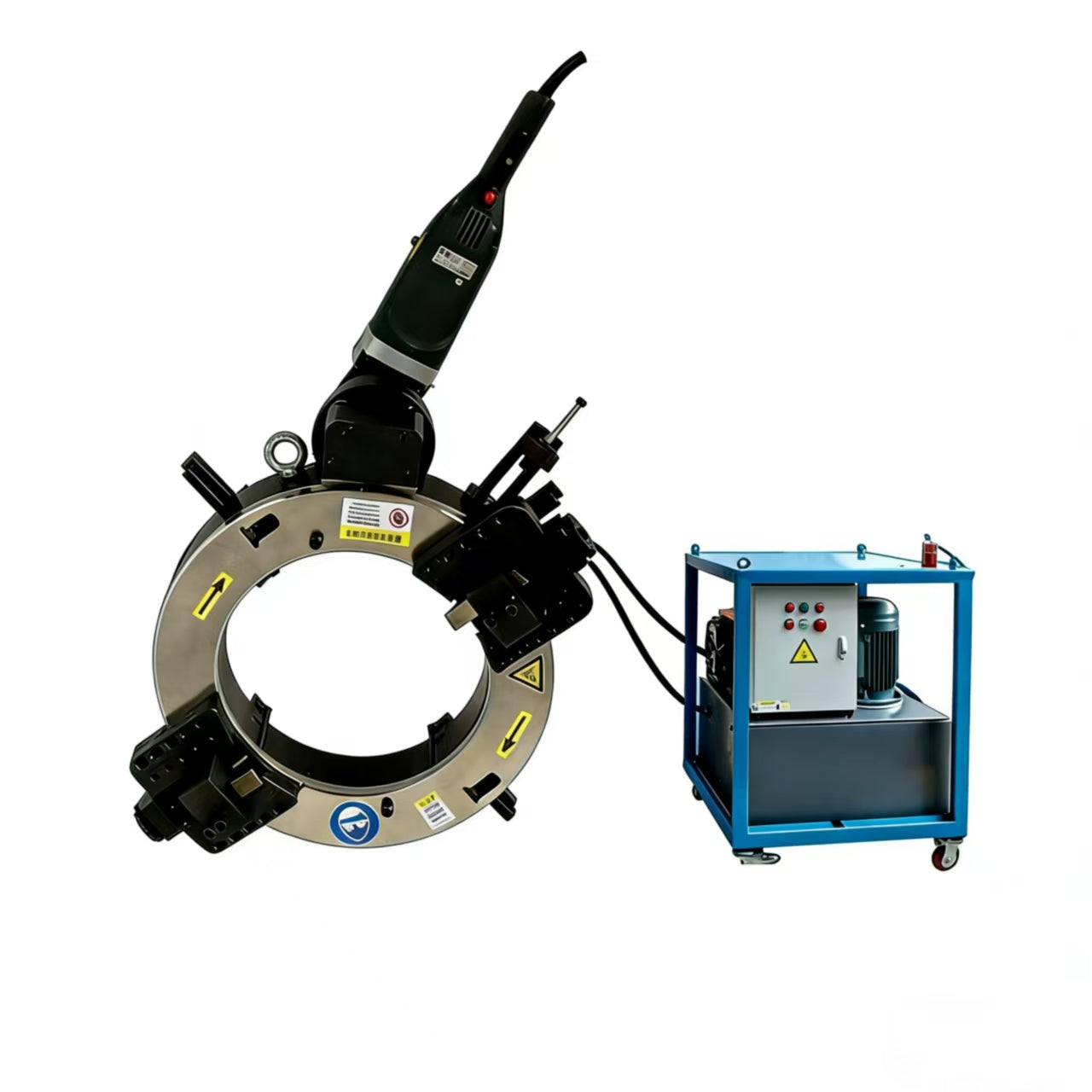

  • FYID split-frame clamshell pipe cutter for on-site cutting and beveling of large diameter pipes.

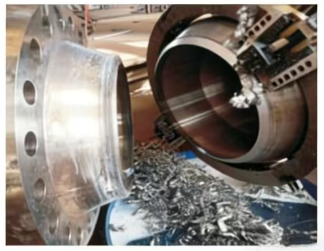

  • High-precision U and V type bevel profiles on heavy-wall carbon steel pipe, processed by FYID split-frame machine.
  • High-precision U and V type bevel profiles on heavy-wall carbon steel pipe, processed by FYID split-frame machine.

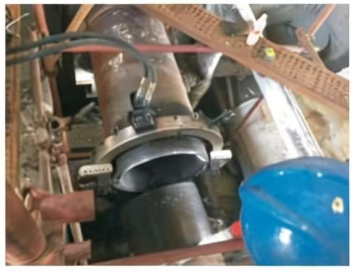

  • Portable split frame pipe cutter performing simultaneous cold cutting and beveling on an oil and gas refinery pipeline.
1 5

FYID-Feiyide

FYID Máquina de corte y biselado de tuberías de marco dividido de alta resistencia (cortadora en frío tipo concha portátil de 3" a 48")

FYID Máquina de corte y biselado de tuberías de marco dividido de alta resistencia (cortadora en frío tipo concha portátil de 3" a 48")

$3,143.00
$3,143.00
Oferta Agotado
Los gastos de envío se calculan en la pantalla de pago.
Eléctrico YPD

Introducción del producto

Solución de corte y biselado en frío in situ para tuberías de gran diámetro

La Máquina de corte y biselado de tuberías de bastidor dividido FYID (también conocida como Cortadora de concha) es una herramienta industrial profesional diseñada para la preparación de tuberías de alta eficiencia. Su exclusiva estructura de junta tórica de bastidor dividido le permite instalarse en cualquier lugar a lo largo de una tubería, lo que la convierte en la solución definitiva para el mantenimiento in situ, reparaciones de emergencia y fabricación de tuberías de pared gruesa.

¿Por qué elegir el sistema de bastidor dividido FYID?

  • Corte y biselado simultáneos: Realice tanto el corte como el biselado en una sola pasada, reduciendo significativamente el tiempo de inactividad y aumentando el rendimiento en el lugar de trabajo.

  • Tecnología de corte en frío: A diferencia del corte térmico, nuestro proceso de corte en frío no genera chispas ni zona afectada por el calor (ZAC). Esto garantiza que las propiedades mecánicas de la tubería permanezcan intactas, lo que es fundamental para aplicaciones de petróleo y gas de alta presión.

  • Baja holgura radial: Diseñada para espacios reducidos. Su huella radial compacta le permite operar en galerías de tuberías estrechas, salas de equipos y zanjas angostas donde las máquinas voluminosas no caben.

  • Flexibilidad de bastidor dividido: El bastidor en forma de O se puede dividir por la mitad y volver a montar alrededor de la tubería. Esto permite la instalación en línea en tuberías continuas sin necesidad de desmontar ningún componente existente.

Opciones de accionamiento y herramientas versátiles

  • Múltiples tipos de accionamiento: Elija la potencia que se adapte a su entorno—Eléctrico (conveniente), Neumático (sin chispas/a prueba de explosiones), Servo (alto par/continuo) o Hidráulico (uso intensivo/pared gruesa).

  • Diversos perfiles de bisel: Procesa fácilmente biseles en V, U, Y, V compuesto y U compuesto. También es capaz de refrentado de bridas y contrataladrado interno.

  • Soporte de pared gruesa: Capaz de manejar espesores de pared estándar de hasta 30 mm y paredes de uso intensivo de hasta 110 mm con correderas de herramientas de puente profesionales.

Serie YPD eléctrica

Parámetros técnicos

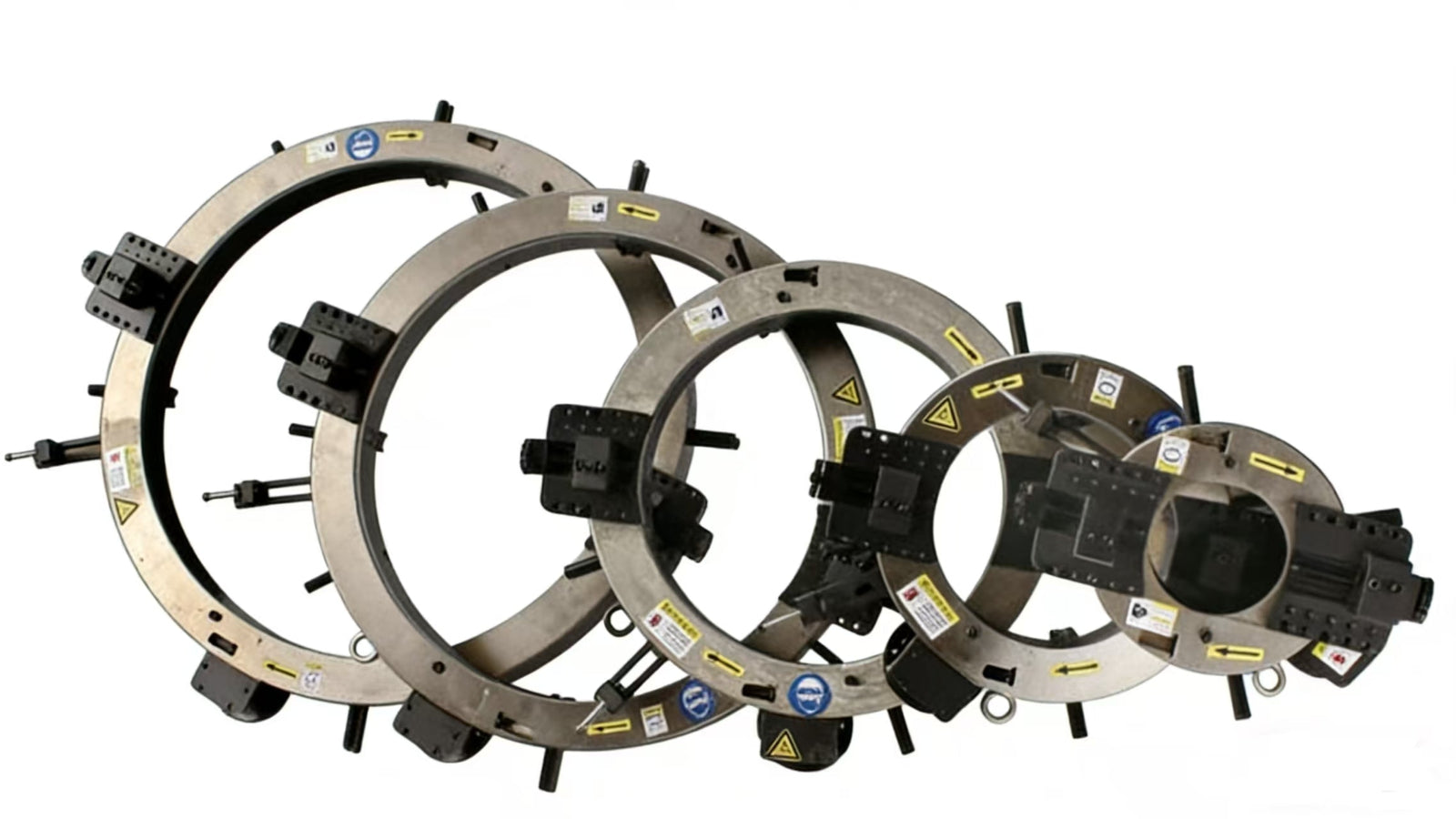

Modelo Especificación Rango de procesamiento

Espesor de pared de bisel de corte (normal)

 Espesor de pared de bisel de corte (uso intensivo) Velocidad del cabezal de corte
YPD-89 3" 20-89（3/4"-3.5"） ≤20 - 34r/min
YPD-168 6" 50-168（2"-6.5"） ≤30 ≤50 27r/min
YPD-219 8" 69-219（2.75"-8.5"） ≤30 ≤50 15r/min
YPD-273 10" 123-273（4"-10.75"） ≤30 ≤50 14r/min
YPD-325 12" 157-325（6"-12"） ≤30 ≤75 13r/min
YPD-377 14" 227-377（9"-14"） ≤30 ≤110 12r/min
YPD-426 16" 273-426（10"-16"） ≤30 ≤110 12r/min

Preguntas frecuentes:

  • P: ¿Cuál es la principal ventaja de una cortadora de tubos de "bastidor dividido"?

    • R: El diseño de bastidor dividido (tipo concha) permite separar la máquina en dos mitades. Esto permite a los operadores instalar la máquina en una tubería que ya está en su lugar (en línea) o que tiene ambos extremos obstruidos, sin tener que desmontar el sistema de tuberías. Es el estándar de oro para la reparación in situ de refinerías y tuberías.

  • P: ¿Puede esta máquina manejar tuberías de pared gruesa en la industria nuclear?

    • R: Sí. Cuando está equipada con un accionamiento hidráulico o servo y una corredera de herramienta de puente de alta resistencia, la máquina de bastidor dividido FYID puede procesar espesores de pared de hasta 110 mm. El proceso de corte en frío garantiza que no haya estrés térmico, lo que la hace ideal para los altos requisitos de seguridad de las industrias nuclear y de calderas.

  • P: ¿Es seguro usar esta máquina en una refinería de gas?

    • R: Absolutamente. Al seleccionar el accionamiento neumático (accionado por aire), la máquina funciona sin electricidad, lo que la hace sin chispas y a prueba de explosiones. Combinado con su tecnología de corte en frío, es la opción más segura para el mantenimiento en entornos inflamables y explosivos como las refinerías de petróleo y gas.

Bloque de texto

Ver todos los detalles

Contáctenos para solicitar un presupuesto

FAQ

  • What is a split frame pipe cutting and beveling machine?

    A split frame pipe cutting and beveling machine (also known as a clamshell pipe cutter) is a portable, ring-style machine designed for on-site pipeline processing. Its unique split-type structure allows it to open and install around any part of a pipeline, making it ideal for pipes where the ends are inaccessible. It can perform cutting and beveling simultaneously or separately on various materials like carbon steel, stainless steel, and alloy steel.

  • What are the main advantages of using a clamshell split frame machine?

    The primary advantages include its on-site installation capability, cold cutting process (no heat-affected zone), and compact radial clearance. It eliminates the need to disassemble pipelines and is perfect for confined spaces like pipe galleries. By completing cutting and beveling in one operation, it significantly reduces downtime and improves efficiency in emergency repairs.

  • What pipe diameters and wall thicknesses can your split frame machines handle?

    Our split frame machines cover a wide processing range from 3/4" to 48" (Φ20mm to Φ1230mm). Depending on the model, we offer standard cutter holders for wall thicknesses up to 30mm and heavy-duty holders for ultra-thick pipes up to 110mm. We also provide non-standard custom designs for larger diameter pipelines upon request.

  • What are the available drive methods for the FYID split frame pipe cutter?

    We offer four versatile drive methods to suit different working environments: Electric: Convenient for standard power supply (220V). Pneumatic: Explosion-proof and safe for oil and gas environments. Hydraulic: Provides strong power and low noise for heavy-duty continuous operations. Servo: High-load bearing with high precision and low noise.

  • Is the split frame pipe machine safe for use in flammable and explosive environments?

    Yes. Our machine utilizes a cold cutting process that generates no sparks, no open flames, and no heat-affected zones (HAZ). When combined with a pneumatic drive, it is highly suitable for high-risk, flammable, and explosive environments such as oil refineries, gas pipelines, and chemical plants.

  • What types of pipe bevels can this machine produce?

    The FYID split frame machine is highly versatile, capable of processing V-type, U-type, Y-type, and compound bevels. It can also handle chamfering, edge cutting, and even raised face flange processing after welding. Standard tool angles include 0°, 30°, 37.5°, and 45°.

  • How does the split frame machine adapt to confined spaces?

    The machine is designed with a small radial clearance (low-profile design). For example, the 6" model requires only a small radial space to rotate, making it ideal for tight equipment rooms or underground pipe galleries where traditional large-scale machinery cannot fit.

  • What if the pipe is deformed or elliptical?

    We offer a specialized Roundness Compensation Cutter Holder. This accessory is designed to track the surface of deformed or elliptical pipes, ensuring a uniform bevel even on imperfectly round pipelines with a wall thickness up to 110mm.

  • What is the delivery schedule for standard and custom split frame machines?

    Standard models are typically shipped within 5-10 working days. For non-standard custom products tailored to specific technical requirements, the delivery period is usually 15-20 working days. We offer both international air (10-15 days) and sea freight (30-45 days) options.

  • What technical support and warranty do you provide for international customers?

    We provide a 12-month whole-machine warranty and lifetime technical support. Our team offers 7×18 hours online video support in English and Chinese. For major domestic cities, we offer on-site service within 72 hours, and for overseas customers, we provide remote diagnosis, video guidance, and rapid spare parts shipping (within 48 hours).
