Soldadora Orbital TIG Automatizada para Uniones Tubo a Placa Tubular en Calderas, Intercambiadores de Calor y Equipos Nucleares — DE de Tubo de Φ12 mm a Φ38 mm, GTAW Autógeno en Todas las Posiciones
La FYID-Feiyide PT40 es un cabezal de soldadura orbital GTAW (TIG) automatizado, diseñado específicamente para soldaduras de sellado de tubo a placa tubular — la unión circunferencial a tope que conecta los tubos individuales de intercambiadores de calor o calderas con la cara de la placa tubular. Combinada con la fuente de alimentación programable FXT20 (5 A – 200 A CC), la PT40 forma un sistema completo de soldadura automática de tubo a placa tubular que cubre diámetros exteriores de tubo desde Φ12 mm hasta Φ38 mm, en acero al carbono, acero inoxidable y aleaciones de titanio, sin necesidad de alambre de aporte.

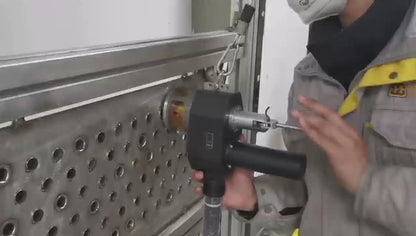

El cabezal de soldadura PT40 pesa 3 kg y mide 300 × 150.5 × 143.5 mm — dimensionado específicamente para extenderse dentro de la caja de tubos de un intercambiador de calor o un tambor de caldera y alcanzar las uniones internas de la placa tubular que son inaccesibles para los equipos de soldadura de tubo a placa tubular convencionales. El mecanismo de sujeción de pinza elástica completa el posicionamiento dual radial y axial en tres pasos (insertar, palanca, bloquear) sin soporte manual, reduciendo el tiempo de sujeción de la norma de la industria de 5 minutos a menos de 30 segundos por unión. Un solo operador puede gestionar múltiples cabezales PT40 simultáneamente en fabricaciones de placas tubulares grandes.
El accionamiento del servomotor de CC proporciona una velocidad de rotación continua de 0.6 rpm a 12 rpm con control de circuito cerrado completo — la misma arquitectura de accionamiento utilizada en el sistema FXT20 Pro-C de tubos en U — asegurando una velocidad de rotación constante en posiciones planas, verticales y elevadas sin la desviación de velocidad que exhiben los sistemas de motor paso a paso en pasadas elevadas. El diseño completamente refrigerado por agua (eje de engranaje, plataforma giratoria y soporte del electrodo de tungsteno, todo refrigerado por agua, flujo ≥600 ml/min) soporta 100 A con un ciclo de trabajo del 70% para tiradas de producción multi-cabezal prolongadas sin degradación de la antorcha.
Para uniones de tubo a placa tubular en diámetros de tubo mayores (Φ38 mm – Φ80 mm) o aplicaciones que requieran alambre de aporte o geometría de soldadura de filete, contacte al equipo de ingeniería de aplicaciones de FYID-Feiyide para opciones de cabezales de soldadura especiales y kits de modificación.
Especificaciones del Sistema PT40 + FXT20 — Cabezal de Soldadura y Fuente de Alimentación

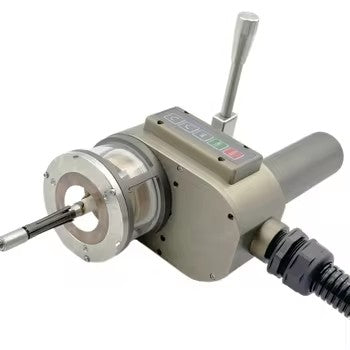

Cabezal de Soldadura de Tubo a Placa Tubular PT40
| Parámetro | Especificación |
|---|---|
| Rango de DE de tubo aplicable | Φ12 mm – Φ38 mm (diámetro exterior) |
| Tipo de unión | Tubo a placa tubular a tope, autógeno (sin alambre de aporte) |
| Materiales compatibles | Acero al carbono, acero inoxidable, aleación de titanio |
| Velocidad de rotación | 0.6 – 12 rpm (continua, servo de CC) |
| Tipo de accionamiento | Servomotor de CC de circuito cerrado completo |
| Ángulo del electrodo de tungsteno | 7° (para Φ12 – Φ28 mm) / 0° (para Φ25 – Φ38 mm) |
| Corriente de soldadura nominal | 100 A con ciclo de trabajo del 70% |
| Método de enfriamiento | Refrigeración por agua completa — eje de engranaje, plataforma giratoria, soporte de tungsteno |
| Flujo de agua de enfriamiento | ≥600 ml/min a 0.3 MPa |
| Peso del cabezal | 3 kg |
| Dimensiones del cabezal (L×A×H) | 300 × 150.5 × 143.5 mm |
| Mecanismo de sujeción | Pinza elástica de 180° activada por manija — 3 pasos de insertar/palanca/bloquear |
| Tiempo de sujeción | Menos de 30 segundos por unión |
| Especificación del electrodo de tungsteno | WC20 (ceriado) Φ2.4 mm |
| Gas de protección | Argón (Ar) ≥99.999% |
| Certificaciones | CE, ISO 9001 |

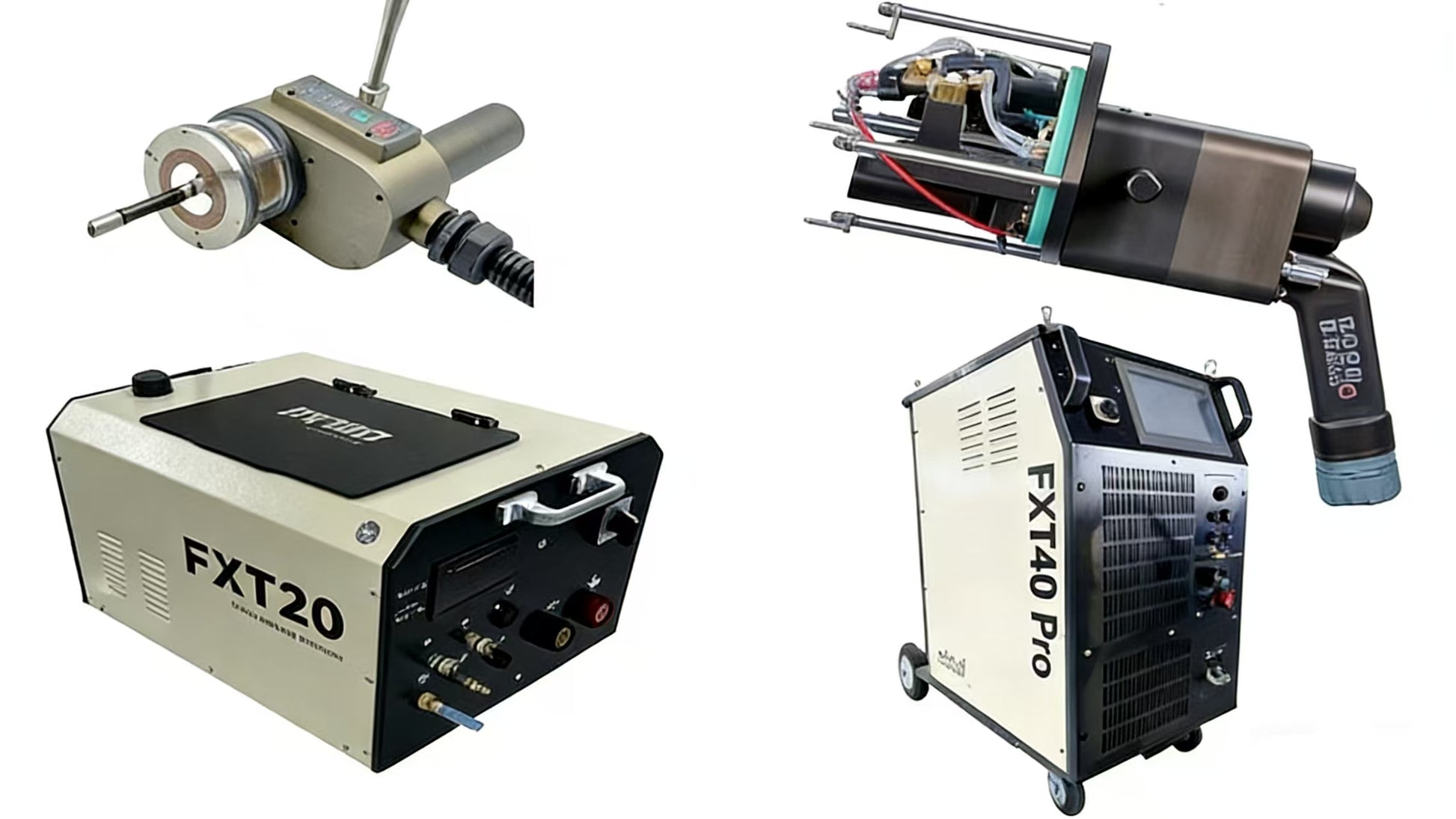

Fuente de Alimentación FXT20 (emparejada con PT40)
| Parámetro | Especificación |
|---|---|
| Rango de corriente de salida | 5 A – 200 A CC |
| Ciclo de trabajo | 100% a 155 A (refrigeración por agua forzada) |
| Potencia de entrada | 220 V ±10% CA, monofásica |
| Consumo de energía | 4.5 KVA |
| Pantalla HMI | Pantalla táctil a color de 10 pulgadas, chino/inglés |
| Zonas de soldadura | Hasta 12 segmentos independientes |
| Programas almacenados | Más de 200 grupos |
| Salida de datos | Microimpresora incorporada; exportación USB |
| Protecciones de seguridad | Corte por fuga, sobrecorriente al 110% de 200 A, fallo de inicio de arco, alarma de flujo de agua, apagado por sobrecarga |
Base deslizante de doble ángulo y configuración de boquilla de gas
La configuración estándar del PT40 incluye una base deslizante de doble ángulo de 0°/7° y boquillas de gas de doble especificación de Φ25 mm / Φ38 mm. El cambio entre el ángulo de electrodo de 7° (para tubos de Φ12 mm – Φ28 mm) y el ángulo de 0° (para tubos de Φ25 mm – Φ38 mm) requiere el reemplazo de componentes — no se necesita un cabezal separado. Este diseño de un solo cabezal multi-rango cubre el rango completo de diámetro de Φ12 mm – Φ38 mm, que representa el tamaño de tubo principal en la fabricación de economizadores, sobrecalentadores, intercambiadores de calor de casco y tubos, y generadores de vapor, reduciendo la inversión en equipos redundantes en talleres que trabajan con producción de tubos de tamaños mixtos.
Aplicaciones Industriales para el Sistema de Soldadura Automatizada de Tubo a Placa Tubular PT40
Fabricación de Calderas Industriales — Soldaduras de Sellado de Tubo a Placa Tubular en Economizadores y Sobrecalentadores
Las calderas de centrales eléctricas e industriales contienen secciones de economizadores y sobrecalentadores donde cientos o miles de tubos de acero al carbono se sueldan por sellado a los colectores o placas tubulares del tambor. Estas uniones operan bajo ciclos térmicos continuos a temperaturas de 300°C – 600°C y presiones de 5 MPa – 25 MPa, lo que convierte a la soldadura de sellado de tubo a placa tubular en una de las uniones de mayor consecuencia en el ensamblaje de la caldera. Una única soldadura de sellado fallida provoca fugas de vapor o agua en el camino de los gases de combustión — un evento de parada que en grandes calderas de servicios públicos cuesta a los operadores cientos de miles de dólares por día en capacidad de generación perdida.
La soldadura manual de tubo a placa tubular en tambores de caldera presenta dos problemas persistentes de calidad. Primero, la geometría interior del tambor obliga al soldador a posiciones restringidas para los tubos en las filas inferiores y laterales, produciendo una variación de calidad dependiente de la postura entre los tubos superiores del tambor (soldadura plana, más fácil) y los tubos laterales e inferiores (vertical y elevada, más difícil). Segundo, en tambores de caldera grandes con recuentos de tubos que superan los 500, la calidad de la soldadura se degrada naturalmente durante un turno a medida que se acumula la fatiga del operador. La rotación de servo de CC en todas las posiciones de la PT40 produce el mismo perfil de soldadura en cada posición del tubo, independientemente del ángulo de acceso del soldador — el cabezal se inserta y se bloquea en cada tubo, el programa se ejecuta automáticamente y el operador se reposiciona al siguiente tubo.
El mecanismo de sujeción de pinza elástica de 30 segundos mantiene el rendimiento de producción en tambores de caldera con gran número de tubos. El diseño refrigerado por agua de 100 A / 70% de ciclo de trabajo soporta la producción continua en múltiples turnos sin degradación térmica. Materiales compatibles: acero al carbono (SA-210, SA-192), acero inoxidable (SA-213 TP304, TP316). DE de tubo Φ12 mm – Φ38 mm. Código relevante: ASME Sección I (Calderas de Potencia), EN 12952.

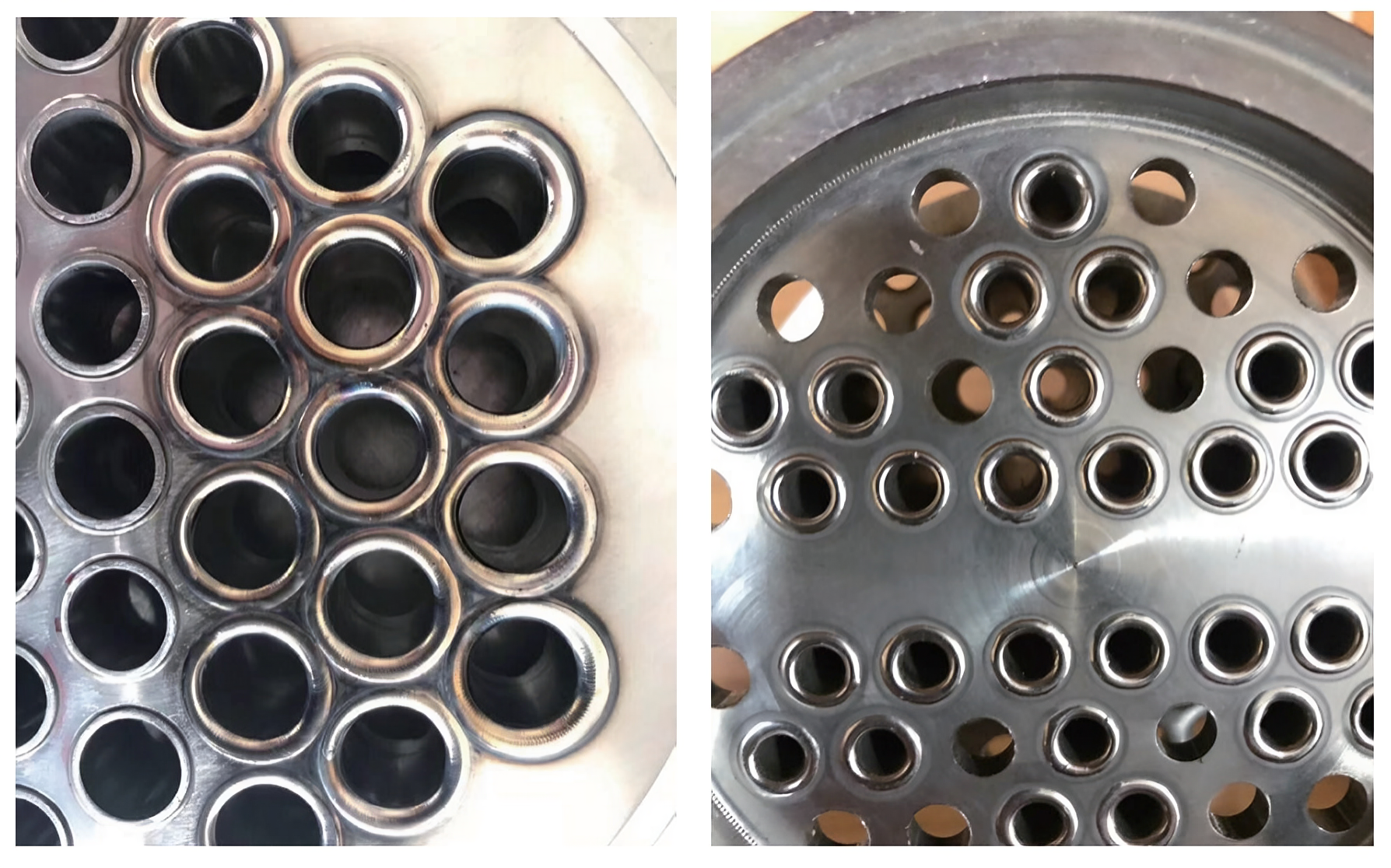

Fabricación de Intercambiadores de Calor de Carcasa y Tubos — Soldadura de Sellado de Tubo a Placa Tubular en Todas las Posiciones
Los intercambiadores de calor de carcasa y tubos en servicios petroquímicos, de refinería y procesos químicos se fabrican según ASME Sección VIII Div. 1, TEMA o GB/T 151, los cuales requieren que las uniones de tubo a placa tubular sean expandidas, selladas por soldadura, o ambas (soldadas por resistencia). Para servicios donde las uniones de la placa tubular deben ser herméticas bajo presión de proceso — servicio de hidrocarburos a alta presión, servicio de fluidos tóxicos o diseños de alta presión diferencial — la soldadura de sellado es obligatoria. En un intercambiador de calor de proceso típico con 200 a 600 tubos, el alcance de la soldadura de sellado representa la mayor entrada de mano de obra de soldadura en la secuencia de fabricación.
La PT40 reduce la variable de mano de obra en este ámbito al posicionamiento del cabezal y la selección del programa. Una vez que el programa para un DE de tubo y material determinado se almacena en la biblioteca de parámetros de 200 grupos de la FXT20, cada soldadura de producción en esa especificación se ejecuta de manera idéntica — perfil de corriente, velocidad de rotación, pre-flujo, post-flujo — sin variación entre operadores o turnos. La impresora incorporada de la FXT20 genera un informe de soldadura para cada unión, creando el registro de soldadura por tubo que respalda la documentación del Informe de Datos del Fabricante de la Sección VIII de ASME y la aprobación de la inspección de terceros. Para intercambiadores de calor en servicio letal (ASME Sección VIII UW-2), donde la inspección radiográfica completa de todas las soldaduras es obligatoria, la consistencia de la soldadura de la PT40 reduce directamente las tasas de rechazo radiográfico y el alcance de la resoldadura.
DE de tubo compatible: Φ12 mm – Φ38 mm. Materiales: acero al carbono, acero inoxidable (304, 316L), dúplex inoxidable (2205), aleación de titanio. Estándares relevantes: ASME Sección VIII Div. 1, TEMA C/B/R, GB/T 151.
Equipo Nuclear — Soldadura de Precisión de Tubo a Placa Tubular en Generadores de Vapor
Los generadores de vapor nucleares contienen decenas de miles de tubos de paredes delgadas de Aleación 600 o Aleación 690 soldados por sellado a la placa tubular del lado primario. Estas uniones se encuentran entre las soldaduras más críticas para la seguridad en la construcción de centrales nucleares: forman el límite entre el refrigerante primario (radioactivo) y el vapor secundario, y cualquier defecto pasante en la pared es una vía de liberación radiológica. La soldadura de tubo a placa tubular de generadores de vapor nucleares se califica bajo ASME Sección III (Componentes Nucleares) con documentación WPS/PQR, trazabilidad del registro de soldadura al número de colada del tubo y la ubicación en la placa tubular, e inspección del 100% mediante líquidos penetrantes o corrientes de Foucault.
El accionamiento de circuito cerrado con servomotor de CC de la PT40 y el diseño completamente refrigerado por agua fueron seleccionados para aplicaciones nucleares porque eliminan las dos fuentes principales de variabilidad de la soldadura en esta unión: la desviación de la velocidad de rotación en los 360° completos (abordada por el circuito cerrado del servomotor) y la degradación de la antorcha por el ciclo térmico en una tirada de producción de gran volumen (abordada por la refrigeración por agua completa). El registro de datos por soldadura de la FXT20 — corriente, velocidad de rotación, voltaje del arco, índice de zona, marca de tiempo — produce el registro de trazabilidad de los parámetros de soldadura requerido por los programas de calidad nuclear (10 CFR 50 Apéndice B, ASME NQA-1). Para las soldaduras a tope de tuberías auxiliares nucleares en lugar de las uniones de tubo a placa tubular, consulte la FXT40 Pro con cabezales de la serie K.
Materiales compatibles: Aleación 600, Aleación 690, acero inoxidable 316L, acero al carbono. DE de tubo Φ12 mm – Φ38 mm. Estándares relevantes: ASME Sección III, ASME Sección IX, NQA-1, 10 CFR 50 Apéndice B.
Equipos de Reactores Químicos y Petroquímicos — Soldadura de Tubo a Placa Tubular Resistente a la Corrosión
Los condensadores, hervidores y intercambiadores de alimentación/efluente de reactor de casco y tubos en servicio químico y petroquímico a menudo utilizan materiales de tubo resistentes a la corrosión — titanio Grado 2, acero inoxidable dúplex 2205 o acero inoxidable de alta aleación — para resistir la corrosión del lado del proceso por ácidos, cloruros o sulfuro de hidrógeno. Estas aleaciones son significativamente más sensibles a la variación del aporte de calor que el acero al carbono: el titanio requiere una cobertura completa de gas inerte durante la soldadura (el contacto con el oxígeno atmosférico por encima de aproximadamente 400°C produce fragilización), y el acero inoxidable dúplex requiere un aporte de calor controlado para mantener el equilibrio de fase austenita-ferrita que proporciona su resistencia a la corrosión.
El control de corriente programable de múltiples segmentos de la PT40 permite que la FXT20 aumente la corriente con precisión a través de las fases de inicio de arco, estado estacionario y decaimiento en cada pasada, manteniendo el aporte de calor dentro de la estrecha ventana de proceso para el equilibrio de fase del acero inoxidable dúplex y proporcionando el tiempo de argón de preflujo y postflujo que el titanio requiere. Para las uniones de tubo a placa tubular de titanio, el volumen de protección de argón proporcionado por el cabezal PT40 cubre la zona de soldadura durante todo el ciclo. El peso del cabezal de 3 kg permite que un operador gestione múltiples cabezales en condensadores de gran haz sin la fatiga ergonómica que los cabezales de soldadura de diámetro convencional de 8 kg a 15 kg imponen a los operadores que trabajan dentro de las carcasas de los recipientes.
Materiales compatibles: titanio Grado 2, dúplex inoxidable 2205, 316L, 904L. DE de tubo Φ12 mm – Φ38 mm. Estándares relevantes: ASME Sección VIII, ASME B31.3, API 660 (intercambiadores de calor de casco y tubos).
Aire Acondicionado y Refrigeración — Soldadura de Sellado de Haces de Tubos de Evaporadores y Condensadores
Los enfriadores de gran tonelaje refrigerados por agua y los sistemas de refrigeración industrial utilizan evaporadores inundados y condensadores de casco y tubos donde los tubos de cobre-níquel, titanio o acero inoxidable se expanden y se sueldan por sellado a placas tubulares de acero al carbono o acero inoxidable. En diseños de enfriadores de alta eficiencia para refrigeración de distrito, refrigeración de procesos y plantas de agua fría de centros de datos, el número de tubos por intercambiador de calor varía de 200 a más de 1000 tubos, todos ellos requiriendo soldaduras de sellado de tubo a placa tubular individuales.
Para aplicaciones de tubo de acero inoxidable en placa tubular de acero inoxidable en este sector — impulsado por el cambio a refrigerantes con presiones de operación más altas (R-32, R-454B, R-744) que demandan materiales de tubo más fuertes — el PT40 proporciona la misma calidad constante de soldadura de sellado en un haz de 1000 tubos que en un intercambiador de calor de laboratorio de 50 tubos. El ciclo de sujeción de 30 segundos significa que un solo operador puede completar un haz de 500 tubos en un programa de producción estructurado sin la acumulación de fatiga que degradaría progresivamente la calidad de la soldadura manual en el mismo alcance. Para las uniones de retorno en U en evaporadores de haz de tubos en U en lugar de conexiones rectas de tubo a placa tubular, consulte la soldadora orbital de tubos en U FXT20 Pro-C.
Tubo compatible: acero inoxidable (304, 316L), titanio Grado 2. DE de tubo Φ12 mm – Φ38 mm. Estándares relevantes: ASHRAE 15, ASME Sección VIII, EN 378.
Soldadora Orbital de Tubo a Placa Tubular PT40 — Preguntas Frecuentes
¿Qué diámetros de tubo cubre el PT40 y requiere un cabezal separado para cada diámetro?
El PT40 cubre diámetros exteriores de tubo desde Φ12 mm hasta Φ38 mm con un solo cabezal. La configuración estándar incluye una base deslizante de doble ángulo de 0°/7° y boquillas de gas de doble especificación de Φ25 mm / Φ38 mm. Los tubos de Φ12 mm a Φ28 mm utilizan el ángulo de electrodo de 7°; los tubos de Φ25 mm a Φ38 mm utilizan el ángulo de electrodo de 0°. El cambio entre rangos de diámetro requiere el reemplazo de componentes dentro del mismo cabezal — no se necesita una unidad PT40 separada para el rango completo de Φ12 mm – Φ38 mm. Para DE de tubo superiores a Φ38 mm (hasta Φ80 mm), hay cabezales de soldadura especiales o kits de modificación disponibles bajo pedido.
¿Cómo accede el PT40 a las uniones de tubo a placa tubular dentro de un tambor de caldera o la carcasa de un intercambiador de calor?

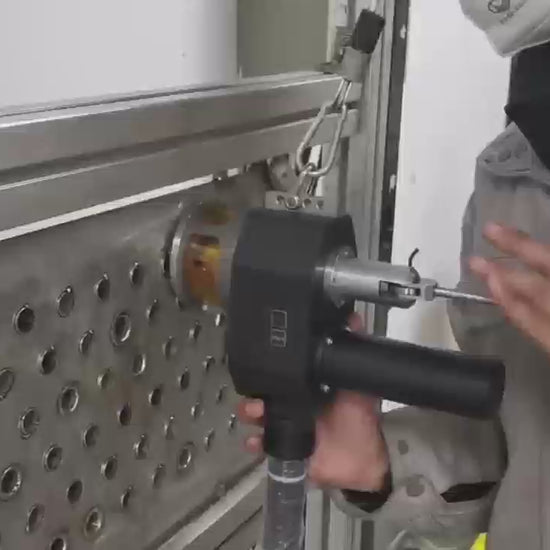

El cabezal PT40 mide 300 × 150.5 × 143.5 mm y pesa 3 kg — diseñado para pasar a través de la boca de hombre o la abertura de acceso de un tambor de caldera o la carcasa de un intercambiador de calor y extenderse a las filas de tubos interiores de la placa tubular. La pinza elástica activada por manija de 180° sujeta radial y axialmente en el zócalo del tubo en menos de 30 segundos sin soporte manual. La fuente de alimentación FXT20 se conecta mediante cables flexibles estándar de 8 metros, lo que le da al operador un radio de trabajo completo desde el punto de acceso. Para tambores muy grandes donde la longitud del cable es una limitación, hay opciones de cables más largos disponibles bajo pedido.
¿Cuál es la diferencia entre la soldadora de tubo a placa tubular PT40 y la soldadora de tubo en U FXT20 Pro-C?

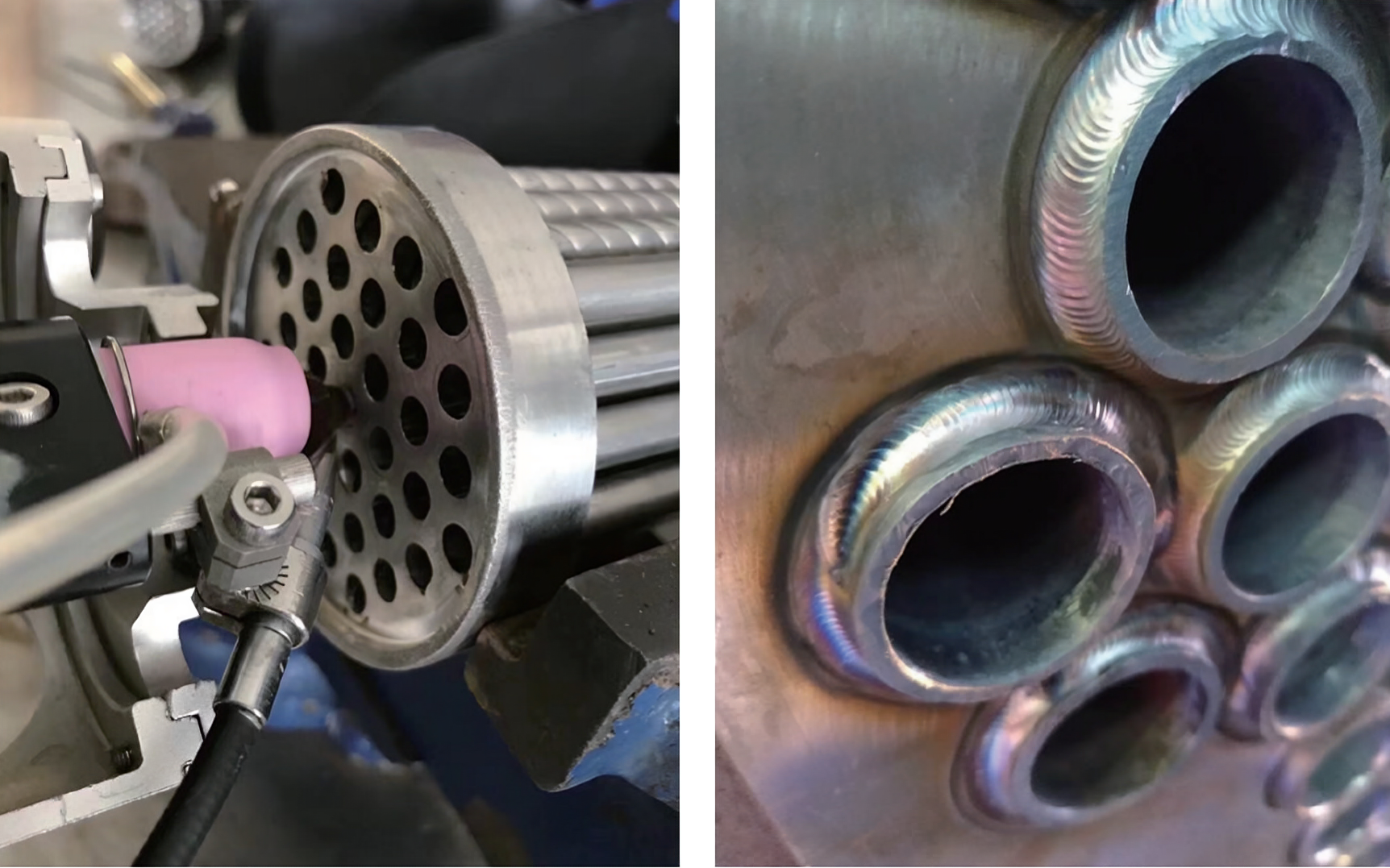

El PT40 realiza soldaduras a tope de tubo a placa tubular — la unión donde la cara del extremo del tubo se encuentra con la cara de la placa tubular. El tubo se inserta a través del orificio de la placa tubular (al ras o ligeramente sobresaliente de la cara de la placa tubular) y la soldadura se extiende circunferencialmente alrededor del extremo del tubo, uniendo el tubo a la placa tubular. Esta es la geometría de soldadura de sellado estándar en calderas, intercambiadores de calor de casco y tubos y generadores de vapor.
El FXT20 Pro-C con cabezales C12–C25 para tubos en U realiza soldaduras de filete de encastre entre un tubo en U insertado y un tubo recto — la geometría de unión de retorno en los intercambiadores de calor de haz de tubos en U y los colectores de refrigeración líquida. Estas son geometrías de unión diferentes que requieren diseños de cabezal diferentes y no son intercambiables.
¿El PT40 requiere alambre de aporte para soldaduras de sellado de tubo a placa tubular?
No. El PT40 está diseñado para soldaduras de sellado de tubo a placa tubular autógenas (sin aporte), donde la soldadura se forma completamente derritiendo el metal base del tubo y la cara de la placa tubular. Este es el proceso estándar para soldaduras de sellado en intercambiadores de calor y calderas donde el tubo se expande en el orificio de la placa tubular (resistencia por expansión) y la soldadura proporciona sellado en lugar de soporte estructural de carga. Para aplicaciones que requieran soldaduras de resistencia con alambre de aporte o geometría de soldadura de filete, contacte al equipo de aplicaciones de FYID-Feiyide para configuraciones de cabezales especiales.
¿Qué documentación de soldadura produce el sistema PT40 + FXT20 para los programas de calidad ASME y nucleares?
La fuente de alimentación FXT20 registra la corriente, la velocidad de rotación, el voltaje del arco, el índice de zona y la marca de tiempo para cada ciclo de soldadura. La microimpresora incorporada genera un informe de soldadura impreso por unión bajo demanda; la exportación USB permite el archivo ilimitado de datos. Esta salida es compatible con: registros de soldadura del Informe de Datos del Fabricante de ASME Sección I y Sección VIII, documentación de componentes nucleares de ASME Sección III, requisitos de trazabilidad NQA-1 y 10 CFR 50 Apéndice B, y registros de soldadura por tubo para la aprobación de inspección de terceros de calderas e intercambiadores de calor. La biblioteca de parámetros de 200 grupos asegura que cada soldadura de producción replica exactamente los parámetros WPS calificados.
¿Cuánto tiempo lleva la sujeción y la configuración por unión de tubo, y cuántas uniones puede completar un operador por turno?

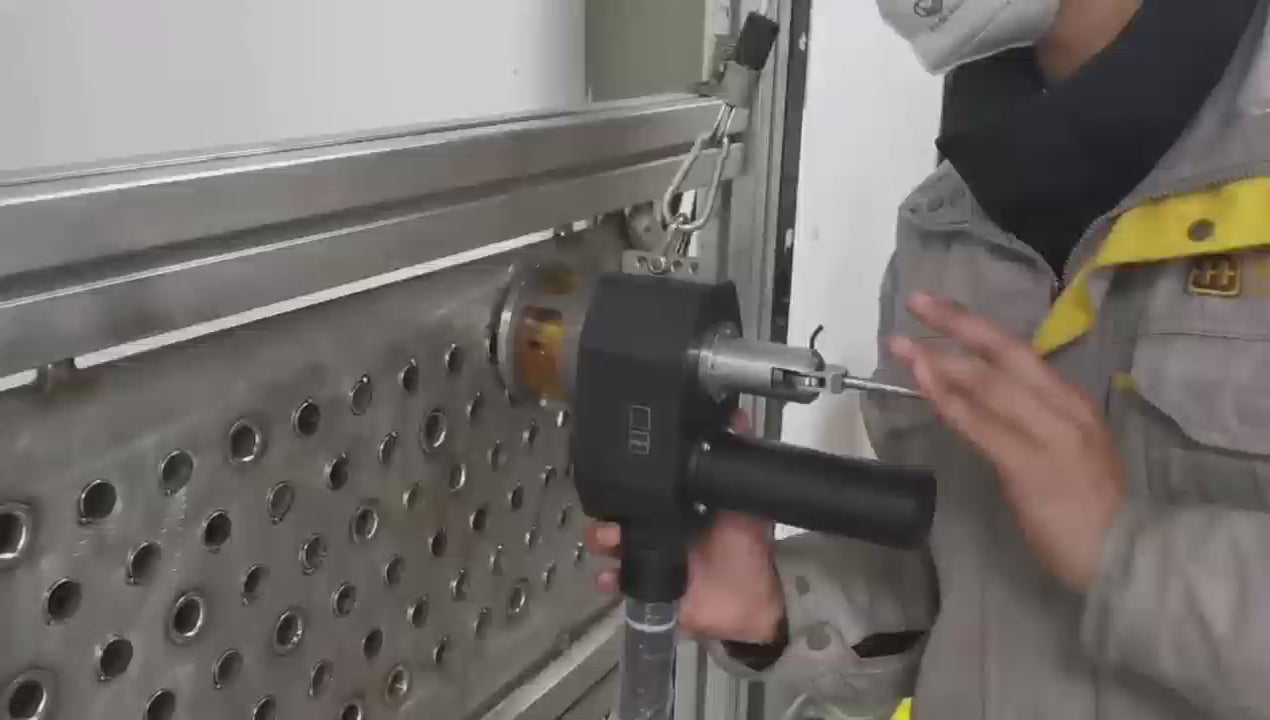

El mecanismo de sujeción de pinza elástica completa el posicionamiento radial y axial en menos de 30 segundos por unión — tres pasos (insertar, palanca, bloquear) sin soporte manual ni herramientas de ajuste. Una vez que se selecciona el programa para la especificación del tubo, el ciclo de soldadura se ejecuta automáticamente. En una tirada estándar de tubo a placa tubular de caldera con tubo de acero al carbono de Φ25 mm, un operador con un cabezal PT40 completa típicamente de 80 a 120 uniones por turno de 8 horas, incluyendo la sujeción, el ciclo de soldadura, la extracción del cabezal y el tiempo de reposicionamiento. Con dos cabezales PT40 operando desde una única fuente de alimentación FXT20 (en secuencia), el rendimiento aumenta proporcionalmente.
Para la confirmación del DE del tubo, la revisión del diseño de la placa tubular o el soporte WPS/PQR para la calificación ASME Sección I, Sección VIII o Sección III, contacte al equipo de ingeniería de aplicaciones de FYID-Feiyide. El cabezal de soldadura PT40 está disponible individualmente para operaciones que ya utilizan la fuente de alimentación FXT20. Configuraciones especiales de cabezales para DE de tubo de Φ38 mm – Φ80 mm, soldadura con alambre de aporte o geometrías de placa tubular no estándar están disponibles bajo pedido con un plazo de entrega de 15 a 20 días hábiles.
