Soldadora Orbital TIG de Tubos en U para Refrigeración Líquida de Centros de Datos de IA y Haces Tubulares de Intercambiadores de Calor — Soldaduras de Casquillo de Φ9 mm a Φ25 mm en Espesores de Pared Combinados ≤1.6 mm
La serie FYID-Feiyide FXT20 Pro-C es un sistema de soldadura GTAW (TIG) orbital automatizado diseñado específicamente para soldaduras de filete circunferenciales entre tubos en U y tubos rectos — la geometría de unión de casquillo "tubo dentro de tubo" que se encuentra en haces de tubos en U de intercambiadores de calor, módulos de refrigeración líquida de centros de datos de IA e intercambiadores de calor de doble tubo farmacéuticos.

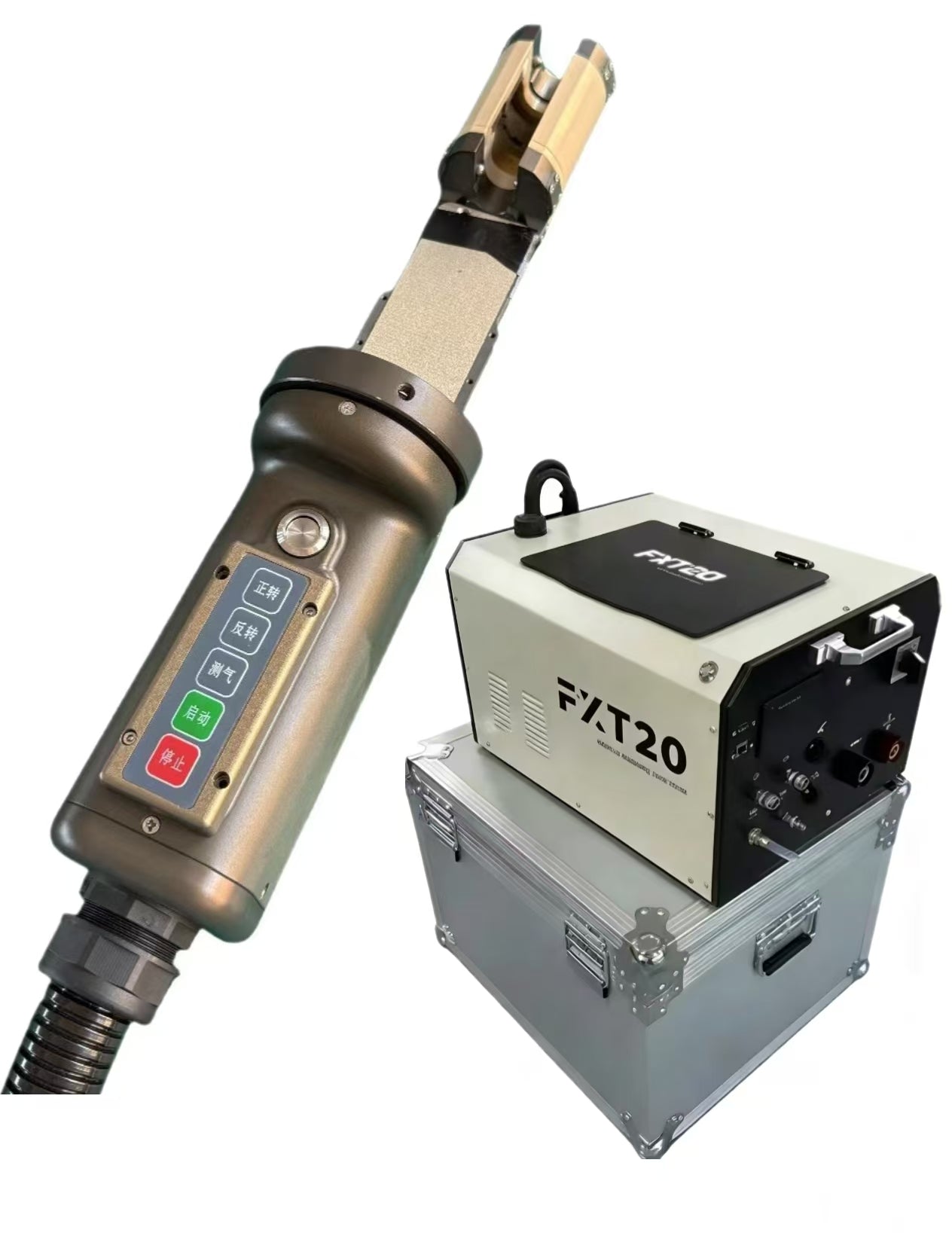

El sistema combina la fuente de alimentación programable FXT20 Pro (5 A – 200 A CC, modo de pulso) con los cabezales de soldadura de tubo en U C12, C16, C20 o C25, cubriendo diámetros exteriores de tubo recto de hasta Φ12, 16, 20 o 25 mm respectivamente, con un espesor de pared de casquillo combinado de ≤1.6 mm. La estructura en forma de herradura del cabezal de soldadura requiere una separación mínima entre centros de tubos de 38 mm (C12/C16) a 60 mm (C25), encajando dentro del paso de tubo de triángulo equilátero estándar de la mayoría de los intercambiadores de calor de carcasa y tubos y de placa utilizados en la infraestructura de refrigeración de centros de datos.
Esta no es una soldadora orbital de uso general adaptada para uniones en U. La serie FXT20 Pro-C fue diseñada desde cero para tres modos de fallo únicos de esta geometría de unión: inestabilidad de la longitud del arco en la superficie interior del tubo durante la rotación, quemaduras en espesores de pared combinados delgados en el casquillo y protección insuficiente de argón en la pared interior de acero inoxidable 316L durante los pases elevados. Cada uno se aborda mediante una característica de diseño específica — rotación servo de bucle cerrado completo, iniciación de arco mínima de 5 A y protección de argón integrada de doble canal — que se describen en las especificaciones siguientes.
Para soldaduras circunferenciales de tubos rectos en tuberías de circuitos de refrigeración líquida de centros de datos (no uniones de casquillo en U), consulte el FXT20 con cabezales cerrados de la serie C, que cubre diámetros exteriores de tubo de Φ6.35 mm – Φ168 mm en aplicaciones de pared delgada.
Especificaciones del Sistema FXT20 Pro-C — Modelos de Fuente de Alimentación y Cabezal de Soldadura de Tubos en U

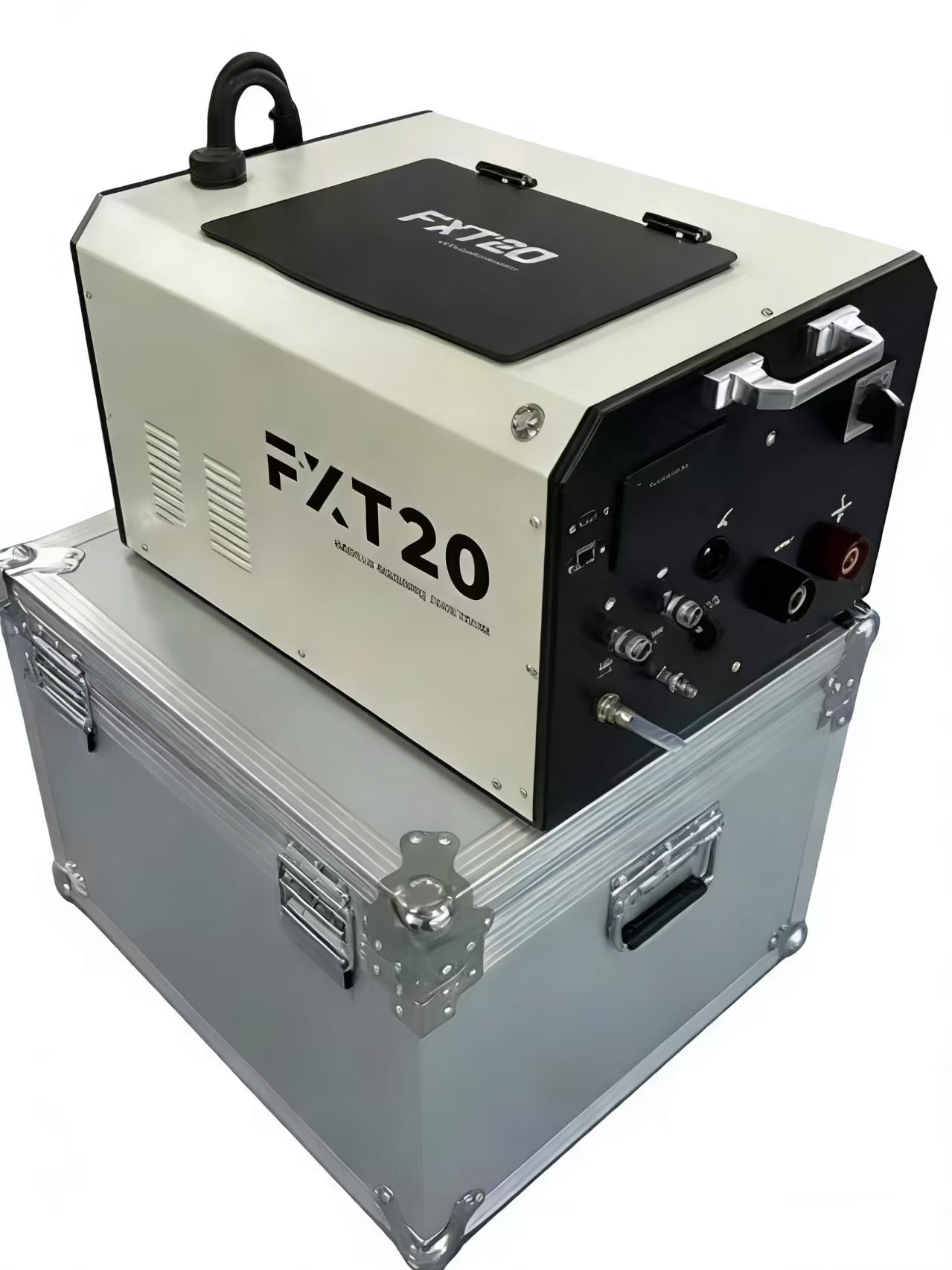

Fuente de Alimentación FXT20 Pro
| Parámetro | Especificación |
|---|---|
| Proceso de soldadura | GTAW (TIG) autógena — Modos CC y Pulsado |
| Rango de corriente de salida | 5 A – 200 A CC |
| Corriente mínima de inicio de arco | 5 A (evita quemaduras en paredes combinadas de ≤1.6 mm) |
| Tipo de corriente | CC / Pulsado — corriente pico y base ajustables de forma independiente |
| Tensión de entrada | 220 V CA ±10% o 110 V CA (seleccionable) |
| Frecuencia | Adaptación automática de 50/60 Hz |
| Consumo de energía | 4.5 KVA |
| Pantalla HMI | Pantalla táctil a color de 10 pulgadas, chino/inglés |
| Zonas de soldadura | Hasta 8 zonas independientes por soldadura circunferencial |
| Programas almacenados | 200 grupos |
| Salida de datos | Impresora de parámetros de soldadura incorporada; exportación USB |
| Accionamiento de rotación | Servomotor de bucle cerrado completo con codificador de alta resolución |
| Tiempo de respuesta del accionamiento | <1 ms (elimina el riesgo de pérdida de pasos frente a motores paso a paso) |
| Refrigeración de la antorcha | Agua circulante (flujo ≥600 ml/min, 0.3 MPa) |
| Longitud de cable estándar | Cable flexible de 8 metros |
| Certificaciones | CE, ISO 9001 |

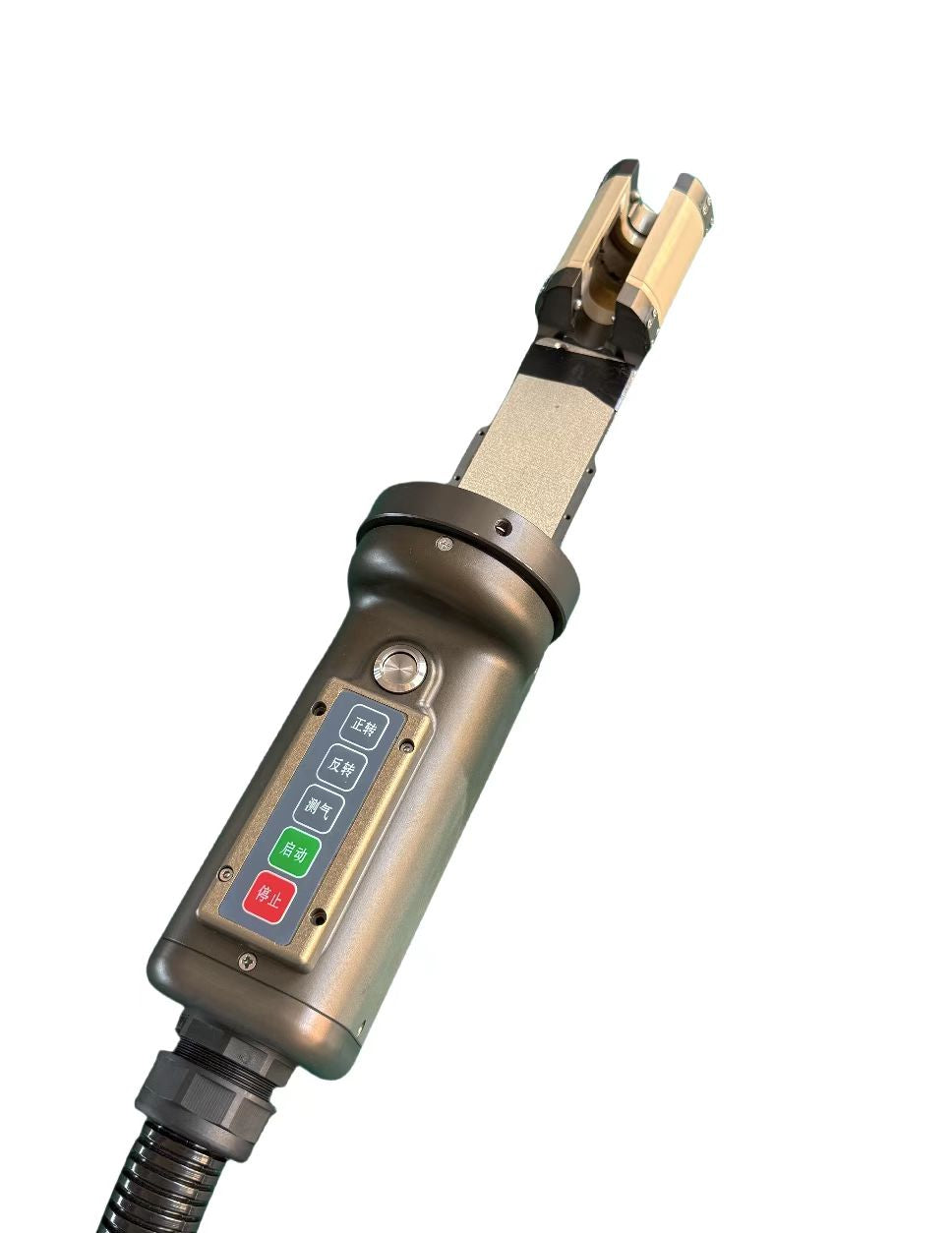

Cabezales de Soldadura en U Serie C — Requisitos de Geometría de Unión
| Modelo de cabezal | Diámetro exterior máximo de tubo recto | Espesor de pared combinado | Separación mínima entre centros de tubos | Extensión mínima de tubo recto | Peso del cabezal |
|---|---|---|---|---|---|
| C12 | ≤ Φ12 mm | ≤ 1.6 mm | ≥ 38 mm | ≥ 36 mm desde la cara del espejo de tubos | 1.5 kg |
| C16 | ≤ Φ16 mm | ≤ 1.6 mm | ≥ 38 mm | ≥ 36 mm desde la cara del espejo de tubos | 2.0 kg |
| C20 | ≤ Φ20 mm | ≤ 1.6 mm | ≥ 54 mm | ≥ 36 mm desde la cara del espejo de tubos | 3.0 kg |
| C25 | ≤ Φ25 mm | ≤ 1.6 mm | ≥ 60 mm | ≥ 36 mm desde la cara del espejo de tubos | 3.5 kg |
Requisitos de inserción y ajuste de tubos en U
El tubo en U se inserta en el tubo recto hasta una profundidad de ≥8 mm (medida desde la cara final del tubo recto). El espacio de inserción del casquillo debe ser ≤10% del espesor de pared más delgado; para la mayoría de las aplicaciones, el objetivo es un espacio nulo. La falta de redondez del tubo recto debe ser ≤5% para mantener una longitud de arco constante durante la rotación. La desviación de la perpendicularidad del eje del tubo con respecto al eje del cabezal de soldadura debe ser ≤5%. Estas tolerancias no son conservadoras: la longitud del arco se fija por la geometría del cabezal, por lo que la redondez y la perpendicularidad del tubo determinan directamente la estabilidad del arco durante los 360° de rotación. Antes de realizar el pedido, FYID-Feiyide recomienda a los clientes que envíen los planos reales del espejo de tubos para confirmar la accesibilidad de la soldadura, ya que el paso del tubo y la altura de extensión del tubo recto deben verificarse con la geometría específica del modelo de cabezal.
Compatibilidad con el proceso de soldar antes de expandir
La serie FXT20 Pro-C está diseñada para la secuencia de soldar antes de expandir requerida por ASME Sección VIII, GB/T 151 y otras normas de fabricación de intercambiadores de calor. La baja aportación de calor de la soldadura TIG pulsada en el rango de 5 A a 200 A, combinada con un control preciso de la corriente zona por zona, produce una soldadura con una zona afectada por el calor mínima. La unión no se agrieta durante la expansión posterior del tubo. Si la expansión se realiza antes de la soldadura —atrapando aire en el espacio anular tubo-espejo de tubos— la expansión térmica de ese gas atrapado durante la soldadura produce porosidad en la raíz de la soldadura. La salida de documentación de la FXT20 Pro-C es compatible con las normas que exigen la secuencia de soldar antes de expandir.
Aplicaciones Industriales para el Sistema de Soldadura Orbital en U FXT20 Pro-C
Refrigeración Líquida Directa para Centros de Datos de IA — Colectores de Bucle de Placas Frías para Clústeres de GPU
Los clústeres de GPU de IA de alta densidad —NVIDIA H100, H200 y arquitecturas sucesoras que operan entre 300 W y 700 W por chip en densidades de rack de 40 kW a 120 kW— no pueden refrigerarse adecuadamente con aire. Los sistemas de refrigeración líquida directa (DLC) circulan agua desionizada o fluido dieléctrico a través de placas frías montadas en el servidor y se conectan a las unidades de distribución de refrigeración (CDU) de la instalación mediante colectores de tubos de acero inoxidable. El conjunto del colector a nivel de rack de servidor o CDU consiste en conexiones de tubos en U entre los cabezales de suministro y retorno, exactamente la geometría de unión que la FXT20 Pro-C está diseñada para soldar.
El requisito técnico específico en la refrigeración líquida de centros de datos de IA es un rendimiento de fugas cero: un único fallo de soldadura en un colector de refrigeración a nivel de rack provoca el contacto del refrigerante con el hardware de la GPU en funcionamiento, lo que resulta en un apagado inmediato del rack y un posible daño permanente del hardware. La soldadura TIG manual en tubos de acero inoxidable 316L de Φ12 mm – Φ16 mm con un espesor de pared de 0.8 mm – 1.0 mm en un entorno de producción produce una repetibilidad insuficiente para los estándares de fugas cero. La iniciación de arco de 5 A y la rotación servo de bucle cerrado completo de la FXT20 Pro-C proporcionan una entrada de calor y una longitud de arco consistentes en cada unión de un lote de producción, con registro de parámetros por soldadura que respalda la trazabilidad de la inspección de calidad para la puesta en marcha de sistemas de refrigeración a nivel de rack.

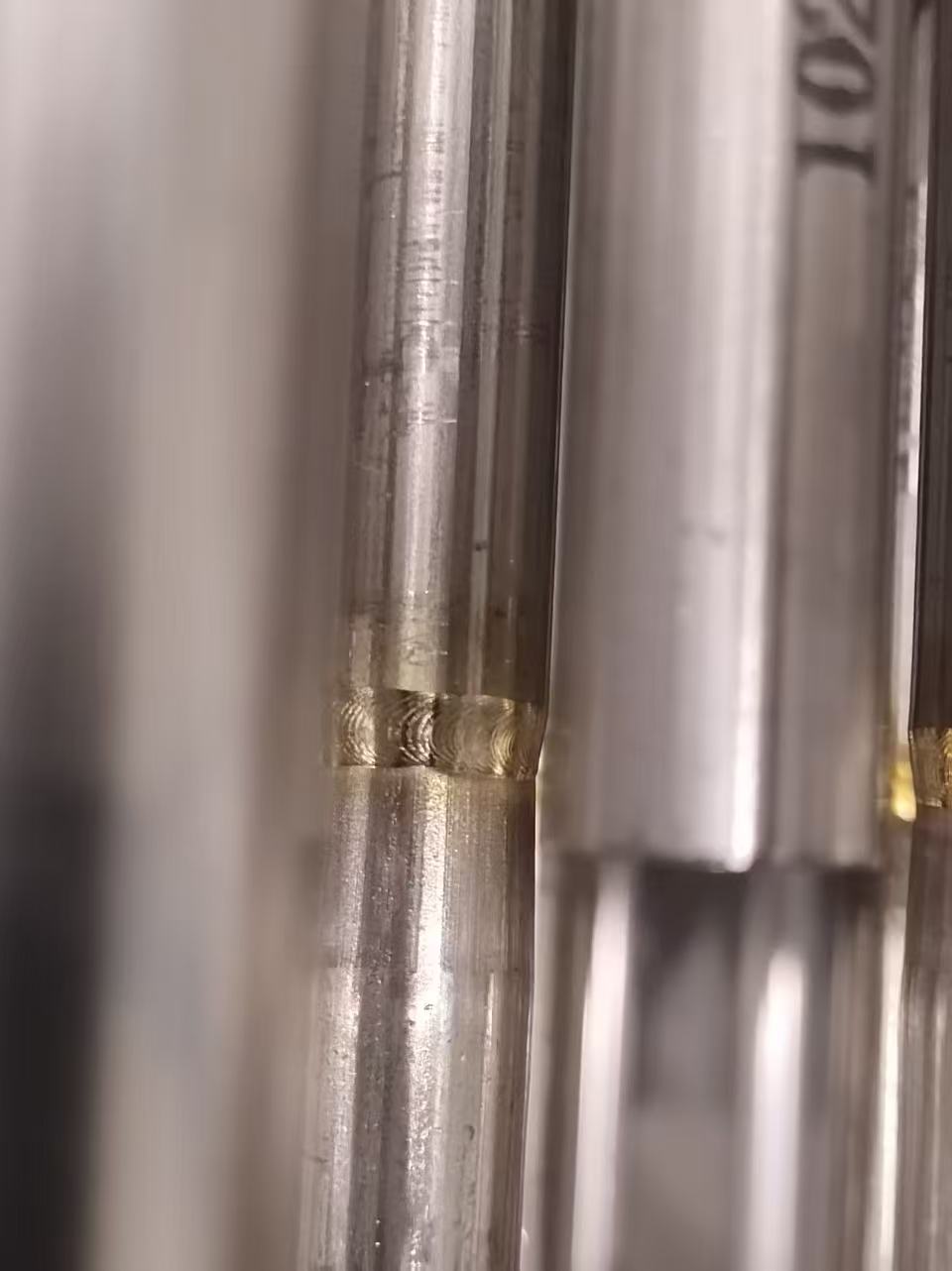

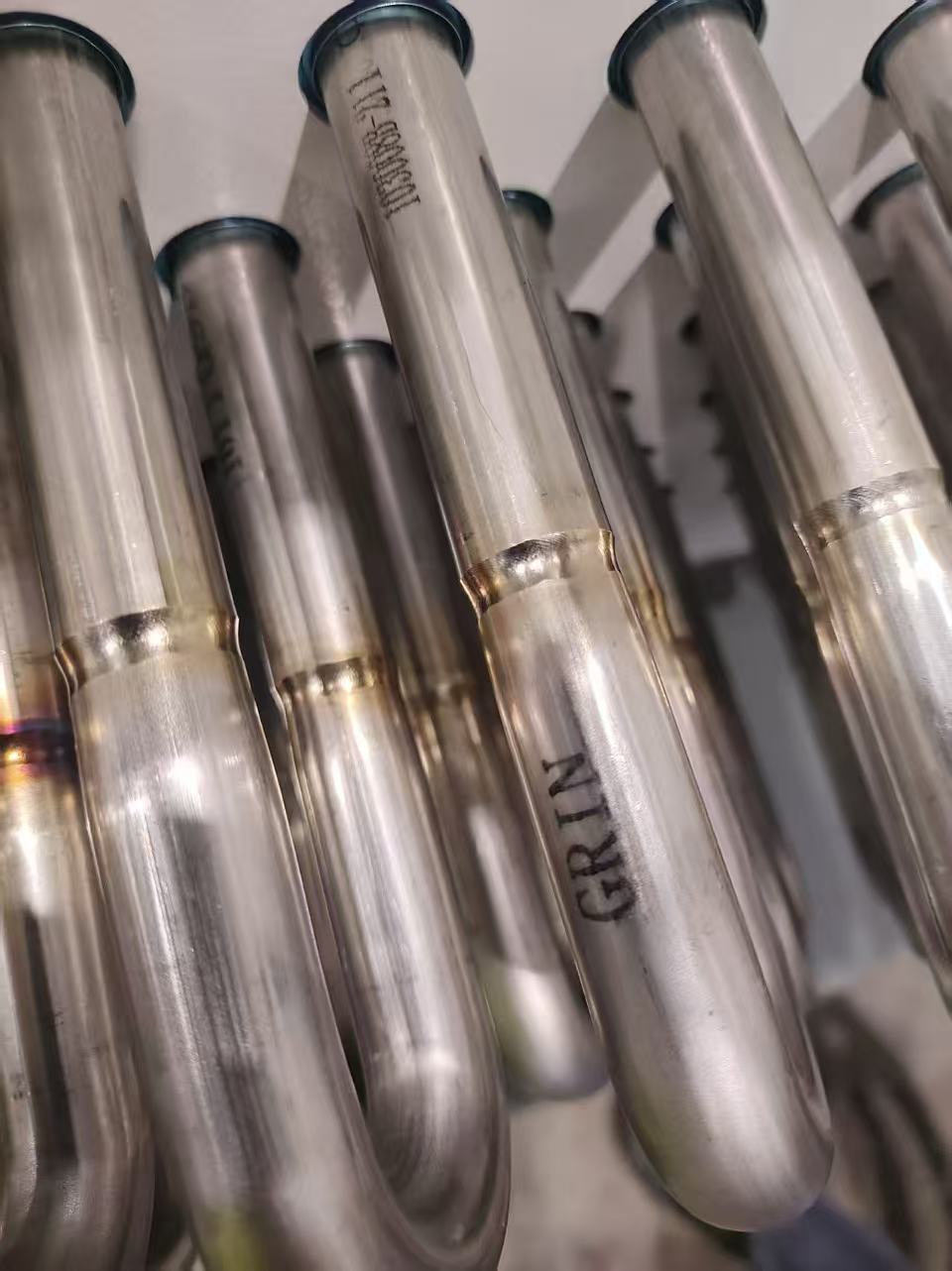

La protección de argón integrada de doble canal —baño de soldadura externo e interior del tubo simultáneamente— produce interiores de soldadura de color blanco plateado y sin óxido en acero inoxidable 316L, evitando que las partículas de óxido de hierro entren en el circuito de refrigeración y lleguen a los microcanales de la placa fría de la GPU. Tubo compatible: acero inoxidable 316L, Φ9 mm – Φ25 mm de diámetro exterior, pared de 0.5 mm – 1.0 mm. Aplicación: prefabricación de colectores de CDU, montaje de bucles de refrigeración a nivel de rack, instalaciones de modernización de DLC.

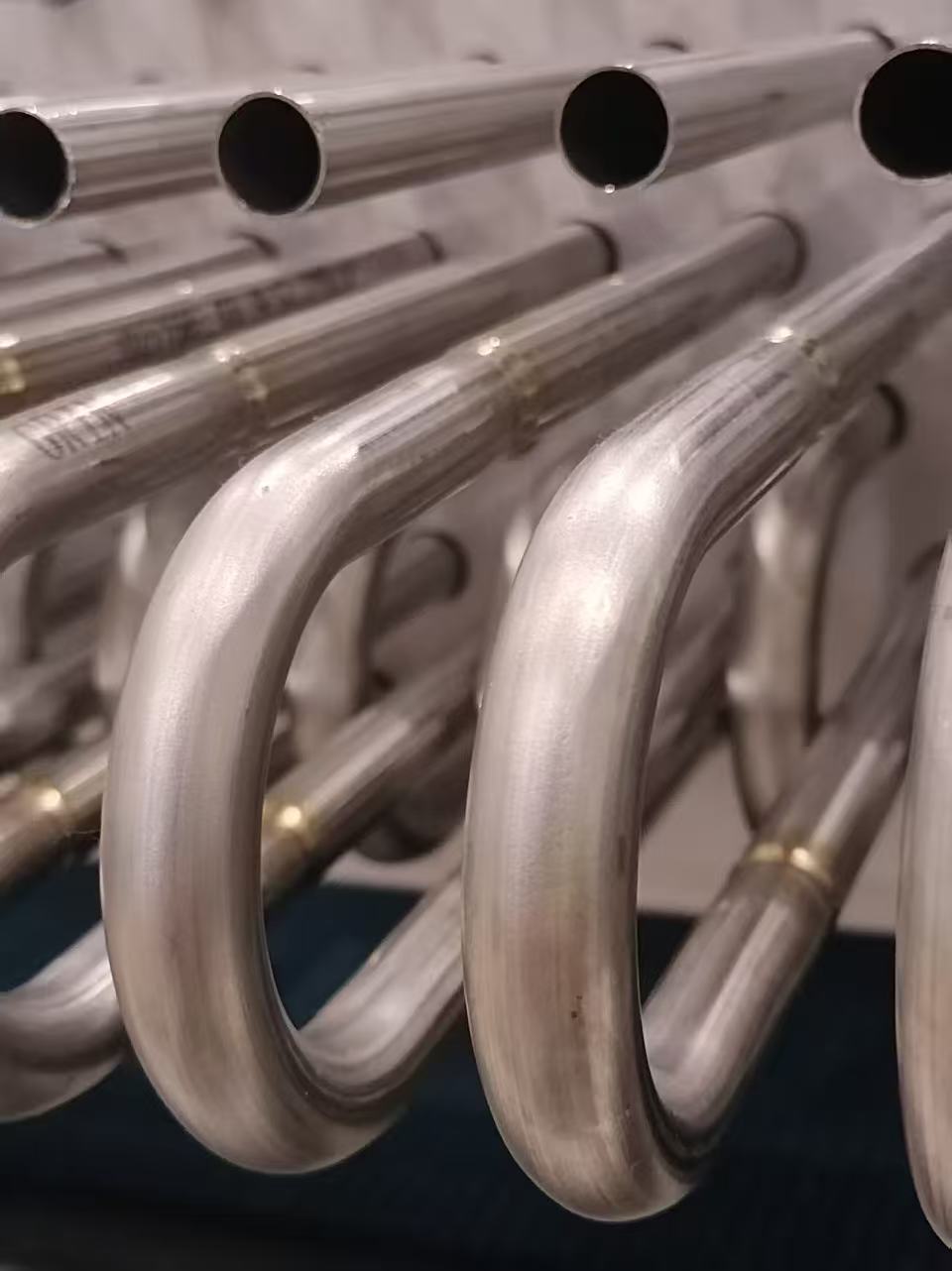

Intercambiadores de Calor de Carcasa y Tubos — Fabricación de Haces Tubulares en U para Aplicaciones Industriales y HVAC
Los intercambiadores de calor de carcasa y tubos en servicios de HVAC, refrigeración y procesos industriales utilizan configuraciones de haces de tubos en U donde los tubos doblados en forma de horquilla se insertan en una placa tubular y se sueldan por sellado en el extremo del tubo. En un haz de tubos en U estándar para un enfriador o enfriador de proceso de 500 kW a 2000 kW, la placa tubular puede contener de 200 a 800 penetraciones de tubos. Cada tubo requiere una soldadura de filete circunferencial entre el tubo en U insertado y el extremo del tubo recto, una operación de soldadura repetitiva y de alto conteo donde la variación de la calidad de la soldadura en cientos de uniones en un solo haz determina el resultado de la prueba de fugas del conjunto.
La soldadura manual de tubo a placa tubular dentro de un haz denso requiere que el soldador alcance el conjunto de tubos con una antorcha TIG, manteniendo una longitud de arco y un ángulo de antorcha consistentes en posiciones restringidas por los tubos adyacentes. En diseños de paso de triángulo equilátero estándar con una separación entre centros de 38 mm a 54 mm, el acceso del soldador manual se deteriora a medida que aumenta el número de tubos y el interior del haz se vuelve inaccesible sin retirar los tubos exteriores. El cabezal de soldadura en forma de herradura de la FXT20 Pro-C requiere solo una separación entre centros de tubos de 38 mm (modelos C12/C16) para acceder y soldar cada unión, lo que coincide con el paso mínimo de la mayoría de los diseños de placas tubulares de intercambiadores de calor comerciales. Un solo operador gestiona la inserción del cabezal, el amarre (30 segundos por unión con el mecanismo de pinza elástica), la ejecución del ciclo de soldadura y la extracción del cabezal sin asistencia.
Estándares compatibles: ASME Sección VIII Div. 1, GB/T 151, TEMA. Tubo compatible: acero inoxidable (304, 316L), acero al carbono, aleación de titanio. Diámetro exterior del tubo Φ9 mm – Φ25 mm, pared combinada ≤1.6 mm.
Aire Acondicionado Central — Prefabricación de Tubos en U para Evaporadores y Condensadores
Las unidades de aire acondicionado central —enfriadores enfriados por agua, torres de enfriamiento y unidades de aire acondicionado de precisión en edificios comerciales e industriales— utilizan intercambiadores de calor de evaporador y condensador donde tubos en U de acero inoxidable o aleación de cobre se conectan a cabezales de tubos rectos. En diseños de enfriadores de alta eficiencia que utilizan acero inoxidable para resistencia a la corrosión y longevidad del sistema, la unión de tubo en U a tubo recto debe soportar presiones de refrigerante de 2 MPa a 6 MPa y ciclos térmicos en todo el rango de operación sin que se inicie una fuga en la soldadura.
La FXT20 Pro-C reemplaza la soldadura fuerte tradicional con plata en estas uniones por soldadura TIG orbital, que produce una unión metalúrgicamente ligada con una capacidad de presión significativamente mayor que una unión soldada con plata (la resistencia de la unión soldada con plata depende de la aleación de soldadura y la uniformidad de la cobertura del fundente; la resistencia de la soldadura TIG es igual al metal base). Para tubos de acero inoxidable en servicio de refrigerante, la eliminación de residuos de fundente —un sitio de iniciación de corrosión dentro de los circuitos de refrigerante— es un argumento de calidad adicional para la TIG sobre la soldadura fuerte. La programación independiente de 8 zonas compensa los efectos gravitacionales en el charco de soldadura a medida que el cabezal gira a través de la posición superior, produciendo una geometría de cordón uniforme a las 6 en punto (superior) y a las 12 en punto (plana) que la soldadura fuerte no puede igualar en tubos de pequeño diámetro.
Para unidades de aire acondicionado de precisión que sirven a fábricas de semiconductores o salas limpias farmacéuticas —donde la contaminación del circuito de refrigeración por fundente o partículas de soldadura fuerte es un riesgo del proceso— el interior de soldadura libre de óxido de la FXT20 Pro-C es la especificación técnicamente correcta. Tubo compatible: acero inoxidable 316L, aleaciones de cobre-níquel. Diámetro exterior del tubo Φ9 mm – Φ25 mm.
Intercambiadores de Calor de Doble Tubo Farmacéuticos — Soldadura Sanitaria en U con GMP en Acero Inoxidable 316L
Los intercambiadores de calor de doble tubo en la fabricación farmacéutica —utilizados para calentar y enfriar productos en la síntesis de API, fermentación y generación de WFI— consisten en un tubo interior en contacto con el producto y un tubo exterior para el fluido de servicio, conectados en el extremo de retorno por un codo en U. La superficie interior del tubo interior es una superficie en contacto con el producto GMP sujeta a los requisitos de acabado superficial ASME BPE SF1 (Ra ≤ 0.51 µm) y a la inspección visual para uniformidad del cordón de soldadura, oxidación y formación de grietas. La unión del codo en U al tubo interior es la superficie más difícil de inspeccionar y la ubicación más probable para el albergue bacteriano si la soldadura está oxidada, picada o geométricamente irregular.
La protección de argón de doble canal del FXT20 Pro-C —baño de soldadura externo y pared interior del tubo simultáneamente— produce el interior de soldadura blanco plateado y sin óxido requerido por ASME BPE en acero inoxidable 316L sin decapado ni pasivación en el conjunto terminado. La corriente mínima de iniciación de arco de 5 A maneja el delgado espesor de pared combinado (≤1.6 mm) de los tubos de intercambiadores de calor de grado farmacéutico sin quemaduras, lo cual es un criterio de rechazo en superficies en contacto con productos GMP, independientemente de si la perforación causa una fuga de proceso. La impresora de parámetros de soldadura incorporada produce documentación por unión que respalda el mapa de soldadura y los registros de validación IQ/OQ/PQ requeridos para la calificación de intercambiadores de calor farmacéuticos. Estándares compatibles: ASME BPE, FDA 21 CFR Parte 11, EHEDG. Tubo compatible: acero inoxidable 316L, Φ9 mm – Φ16 mm OD.
Soldadora Orbital en U FXT20 Pro-C — Preguntas Frecuentes
¿Cuál es la diferencia entre la soldadora en U FXT20 Pro-C y la FXT20 estándar con cabezales de la serie C?
La FXT20 estándar con cabezales cerrados C5-C170 realiza soldaduras circunferenciales a tope de tubo a tubo. La unión del tubo está encerrada dentro del cabezal de soldadura, y ambos extremos del tubo deben ser accesibles para la instalación del cabezal.
La FXT20 Pro-C con cabezales en U C12-C25 realiza soldaduras de filete circunferenciales en la unión de encaje entre un tubo en U insertado y un tubo recto — la geometría específica de "tubo dentro de tubo" de los haces de tubos en U de intercambiadores de calor y los codos de retorno de colectores de refrigeración líquida. El cabezal en forma de herradura se sujeta sobre el tubo recto desde fuera del haz de tubos, requiriendo solo 38 mm de separación entre centros de tubos para acceder a cada unión. Son dos máquinas diferentes para dos geometrías de unión diferentes; no son intercambiables.
¿Por qué la FXT20 Pro-C utiliza un accionamiento servo de bucle cerrado completo en lugar de un motor paso a paso?
Durante la rotación de 360° del cabezal de soldadura alrededor de una unión de casquillo en U, dos fuerzas actúan en contra de una velocidad de rotación uniforme: la gravedad (el baño de soldadura tiende a caer en la posición superior) y el arrastre del cable (el cable flexible de 8 metros crea una resistencia de torsión variable a medida que se envuelve durante la rotación). Un motor paso a paso funciona en bucle abierto —ordena la posición pero no puede detectar ni corregir la desviación de velocidad causada por estas fuerzas. Un motor paso a paso en esta aplicación producirá una variación medible de la velocidad de desplazamiento entre las posiciones de las 12 en punto (plana) y las 6 en punto (superior), lo que resultará en diferentes aportaciones de calor y geometrías de cordón en cada posición.
El accionamiento servo de bucle cerrado completo de la FXT20 Pro-C con un codificador de alta resolución detecta la desviación de velocidad en tiempo real y la corrige en <1 ms. El resultado es una velocidad de desplazamiento uniforme —y, por lo tanto, una aportación de calor uniforme— durante toda la rotación, lo que garantiza un ancho de cordón y una penetración de soldadura consistentes en cada posición del reloj en la unión.
¿Cómo funciona la protección de argón de doble canal y por qué es necesaria para las uniones de tubos en U de acero inoxidable 316L?
La antorcha de soldadura FXT20 Pro-C integra dos canales de argón independientes: uno para el blindaje externo del baño de soldadura (estándar para todas las soldaduras TIG) y otro que suministra argón dentro del tubo recto para proteger la pared interior de la zona de soldadura durante el ciclo de soldadura. El tiempo de preflujo, el tiempo de postflujo y el caudal de cada canal son programables de forma independiente.
El acero inoxidable austenítico (304, 316L) se oxida rápidamente por encima de aproximadamente 400°C. A temperaturas de soldadura (1400°C+), cualquier contacto de oxígeno atmosférico con la superficie de la pared interior produce incrustaciones de óxido de hierro —visibles como decoloraciones azules, marrones o negras— que son mecánicamente más débiles que el metal base, crean una rugosidad superficial incompatible con los requisitos ASME BPE SF1 y, en aplicaciones de refrigeración líquida, generan partículas que pueden bloquear los microcanales de las placas frías de la GPU. El canal de argón interno integrado desplaza el oxígeno del interior del tubo durante el ciclo de soldadura sin requerir una configuración de purga trasera separada desde el extremo del tubo.
¿Qué separación entre centros de tubos requiere el cabezal de soldadura y cómo sé si el diseño de mi espejo de tubos es compatible?
Los requisitos mínimos de separación entre centros de tubos son: los cabezales C12 y C16 requieren ≥38 mm de centro a centro; los cabezales C20 requieren ≥54 mm; los cabezales C25 requieren ≥60 mm. Estas dimensiones están determinadas por la carcasa física del cabezal de soldadura en forma de herradura; si el paso de los tubos es más estrecho que el mínimo, el cabezal contactará con los tubos adyacentes durante el ciclo de soldadura por rotación.
Los espejos de tubos de intercambiadores de calor con paso de triángulo equilátero estándar con un paso de 1.25× a 1.5× el diámetro exterior del tubo serán típicamente compatibles con los cabezales C12 y C16 para tubos de Φ12 mm y Φ16 mm. Antes de realizar el pedido, FYID-Feiyide recomienda suministrar el plano real del espejo de tubos (diámetro exterior del tubo, paso, patrón de disposición y altura de extensión del tubo recto desde la cara del espejo de tubos) para una confirmación gratuita de la accesibilidad. Los diseños de espejos de tubos que no cumplan con la separación mínima pueden evaluarse para configuraciones de cabezales personalizadas bajo solicitud.
¿Puede la FXT20 Pro-C soldar tubos de aleación de cobre además de acero inoxidable?
La FXT20 Pro-C está optimizada para acero inoxidable austenítico (304, 316L) y acero inoxidable dúplex (2205). Los tubos de aleación de titanio también son compatibles con el ajuste de parámetros. El cobre y las aleaciones de cobre-níquel tienen una conductividad térmica y un comportamiento de fusión significativamente diferentes del acero inoxidable —la conductividad térmica del cobre es aproximadamente 25 veces mayor que la del 316L— lo que requiere diferentes parámetros de corriente, pulso y caudales de argón. Si bien el hardware no impide la ejecución de programas de cobre, FYID-Feiyide no suministra programas precualificados de la Biblioteca de Parámetros Expertos para aleaciones de cobre en la configuración estándar. Póngase en contacto con el equipo de ingeniería de aplicaciones para la evaluación de proyectos de aleaciones de cobre.
¿Qué documentación produce la FXT20 Pro-C para los registros de calidad de los intercambiadores de calor y la inspección de recipientes a presión?
La FXT20 Pro-C registra la corriente (pico y base), la tensión del arco, la velocidad de rotación, el índice de zona y la marca de tiempo de cada ciclo de soldadura. La impresora incorporada genera un informe de soldadura impreso por unión bajo demanda. La exportación USB permite el archivo ilimitado de datos. Esta salida es compatible con: documentación del procedimiento de soldadura ASME Sección VIII Div. 1, registros de fabricación de intercambiadores de calor GB/T 151, trazabilidad de parámetros de soldadura IQ/OQ/PQ ASME BPE para intercambiadores de calor farmacéuticos, y registros por unión para la correlación de pruebas de presión en la puesta en marcha de sistemas de refrigeración de alta presión.
Para confirmar la accesibilidad de la placa tubular, verificar el diámetro exterior y el paso del tubo, o para una evaluación de la junta de curvatura en U específica del proyecto, póngase en contacto con el equipo de ingeniería de aplicaciones de FYID-Feiyide con su dibujo de la placa tubular. Los cabezales de soldadura C12, C16, C20 y C25 están disponibles individualmente para operaciones que ya utilizan la fuente de alimentación FXT20 Pro. Geometrías de cabezal personalizadas para pasos de tubo no estándar están disponibles bajo pedido con un plazo de entrega de 20 a 30 días hábiles.
