Soldadora Orbital TIG de Cabezal Cerrado para Tuberías UHP, Farmacéuticas y Sanitarias — De Φ3.175 mm a Φ168 mm, Pared de 0.5 mm a 3 mm
La FYID-Feiyide FXT20 es un sistema de soldadura orbital GTAW (TIG) automático totalmente cerrado diseñado para soldaduras circunferenciales autógamas (sin aporte) de una sola pasada en tubos de acero inoxidable, acero al carbono y aleaciones de titanio de pared delgada. El sistema combina la fuente de energía programable FXT20 (5 A – 200 A CC) con seis cabezales de soldadura cerrados de la Serie C (C5 a C170), cubriendo diámetros exteriores de tubo desde Φ3.175 mm (⅛") hasta Φ168 mm (6.6") y espesores de pared de 0.5 mm a 3 mm.

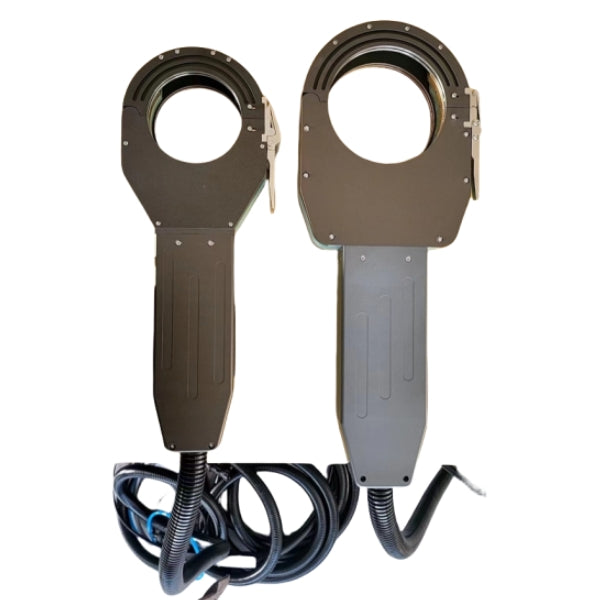

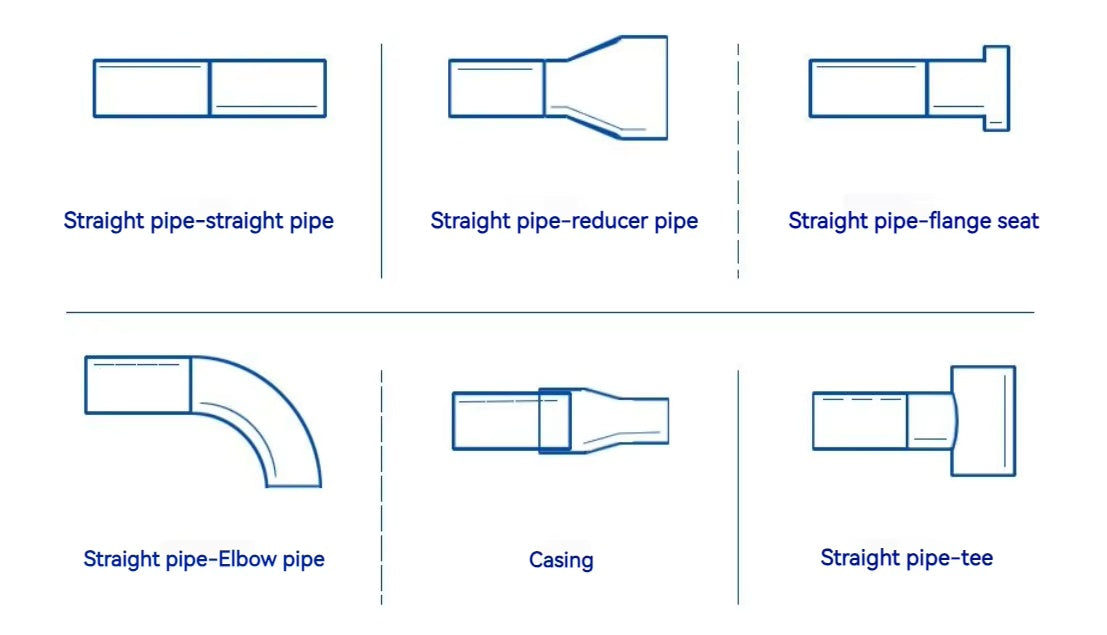

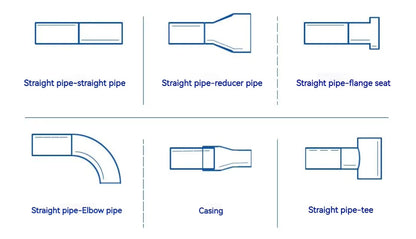

El cabezal de soldadura de la Serie C encierra la unión completa del tubo dentro de una cámara sellada de argón durante la soldadura. La atmósfera de argón de 360° previene la contaminación atmosférica tanto de la superficie exterior de la soldadura como de la pared interior del tubo, produciendo la apariencia de soldadura blanco-plateada y libre de oxidación requerida por la clasificación de acabado superficial ASME BPE SF1 y los estándares de tuberías UHP SEMI F20, sin decapado, pasivación post-soldadura ni configuración de línea de purga interna.
Una fuente de energía FXT20 acciona los seis modelos de cabezales de la Serie C de forma intercambiable. Un taller de fabricación que maneja múltiples especificaciones de tuberías —desde tuberías de instrumentación de ¼" hasta cabezales de proceso de 6"— opera todo el rango de diámetros desde una única fuente de energía, cambiando los cabezales en menos de 10 minutos entre trabajos.
Especificaciones del Sistema FXT20 — Cobertura de la Fuente de Energía y los Cabezales de Soldadura de la Serie C

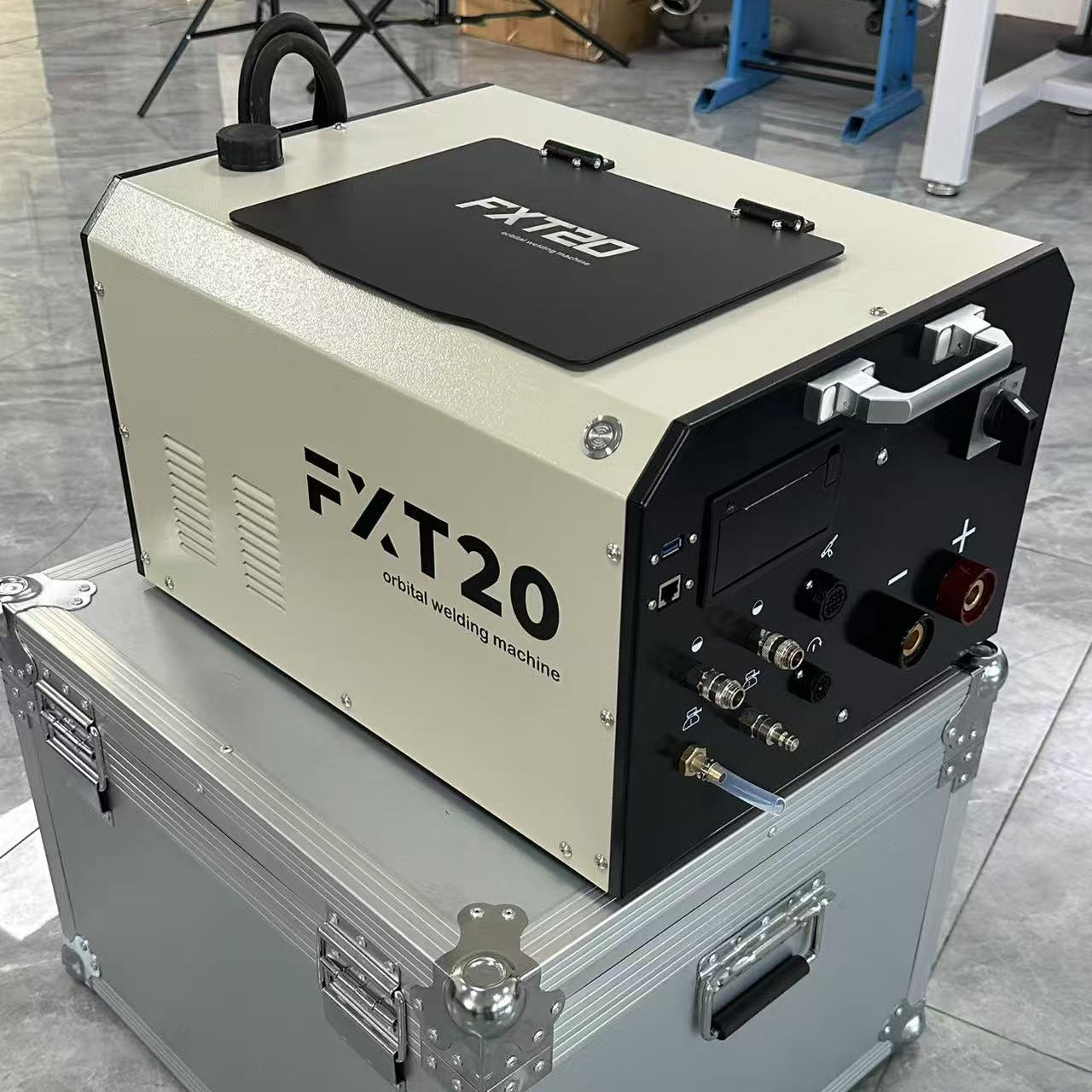

Fuente de Energía FXT20
| Parámetro | Especificación |
|---|---|
| Proceso de soldadura | GTAW (TIG) Autógeno — Modos CC y Pulso |
| Rango de corriente de salida | 5 A – 200 A CC |
| Corriente mínima de inicio de arco | 5 A (adecuado para tubos ultrafinos de 0.5 mm) |
| Ciclo de trabajo | 100% a 155 A (enfriamiento por agua forzado) |
| Potencia de entrada | 220 V ±10% (CA), monofásico |
| Tolerancia de entrada | Protección contra fluctuaciones de red de ±20% |
| Consumo de energía | 4.5 KVA |
| Sistema de control | PLC industrial + pantalla táctil a color de 10 pulgadas |
| Idioma de la interfaz | Conmutable Chino / Inglés |
| Zonas de soldadura | Hasta 12 segmentos independientes |
| Programas almacenados | Más de 200 grupos (Biblioteca Inteligente de Parámetros Expertos) |
| Salida de datos | Microimpresora incorporada sin mantenimiento; exportación USB |
| Enfriamiento | Circuito de enfriamiento por agua forzado incorporado |
| Grado de protección | IP21 |
| Certificaciones | CE, ISO 9001 |

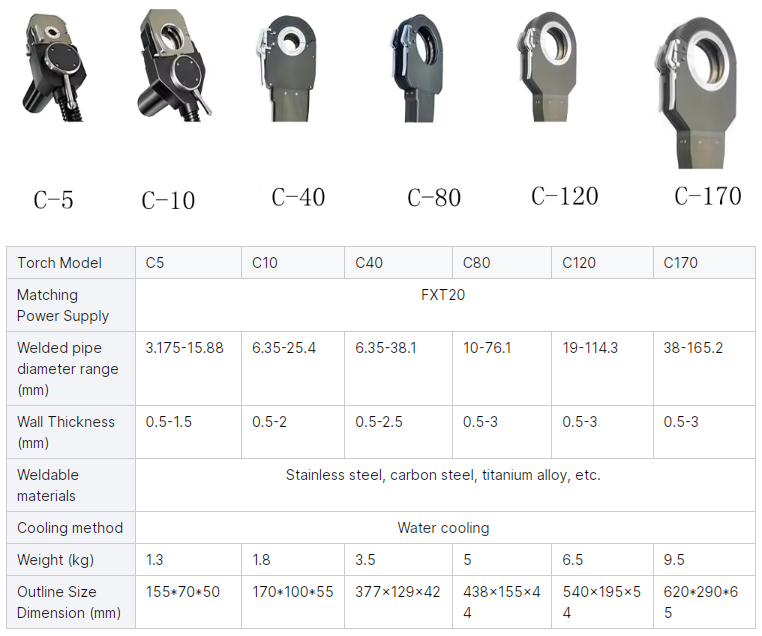

Cabezales de Soldadura Cerrados Serie C — Cobertura de Diámetro de Tubo
| Modelo de cabezal | Rango DE del tubo | Espesor de pared | Peso del cabezal | Aplicación principal |
|---|---|---|---|---|
| C5 | Φ6.35 – 12.7 mm (¼" – ½") | 0.5 – 1.5 mm | 1.3 kg | Tuberías de instrumentación de espacio reducido, líneas micro UHP |
| C10 | Φ6.35 – 25.4 mm (¼" – 1") | 0.5 – 2.0 mm | 1.8 kg | Tuberías de proceso de laboratorio, farmacéuticas |
| C40 | Φ6.35 – 38.1 mm (¼" – 1.5") | 0.5 – 2.5 mm | 3.5 kg | Tuberías limpias convencionales, líneas de gabinetes de gas UHP |
| C80 | Φ12.7 – 76.2 mm (½" – 3") | 0.5 – 3.0 mm | 5.0 kg | Tubos sanitarios y de proceso de uso general |
| C120 | Φ19.0 – 114.3 mm (¾" – 4.5") | 0.5 – 3.0 mm | 6.5 kg | Cabezales sanitarios de gran diámetro, líneas CIP biofarmacéuticas |

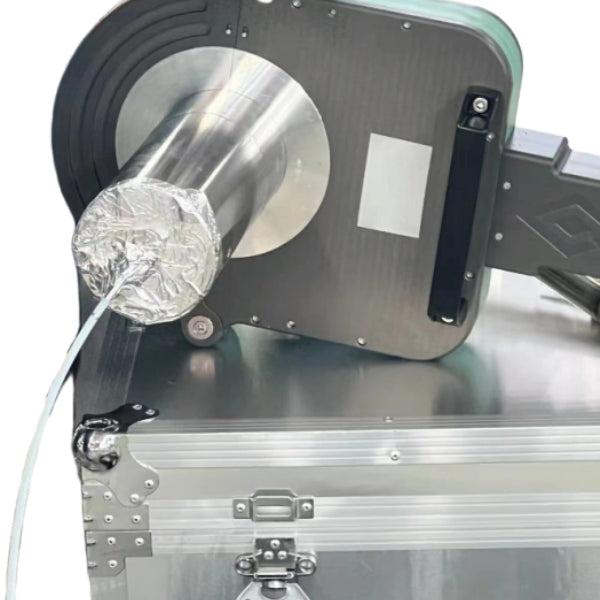

| C170 | Φ50.8 – 168.0 mm (2" – 6.6") | 0.5 – 3.0 mm | 9.5 kg | Tubos de proceso y servicios de gran calibre |
Biblioteca Inteligente de Parámetros Expertos — configuración en un solo paso para dimensiones de tubo calificadas
La Biblioteca Inteligente de Parámetros Expertos integrada en la FXT20 almacena más de 200 programas de soldadura precualificados, indexados por DE y espesor de pared del tubo. El operador selecciona el DE y el espesor de pared del tubo en la pantalla táctil de 10 pulgadas; el sistema genera un programa de soldadura multisegmento que cubre las fases de preflujo, inicio de arco, rampa ascendente, estado estacionario, decaimiento y postflujo. Para dimensiones de tubo previamente calificadas in situ, el programa almacenado se recupera en un solo paso. Esto elimina el cálculo manual de parámetros entre trabajos y asegura que cada soldadura de producción replica el procedimiento calificado exactamente, un requisito para la documentación del procedimiento de soldadura ASME BPE y FDA 21 CFR Parte 11.
Aplicaciones Industriales para el Sistema de Soldadura Orbital de Cabezal Cerrado FXT20
Fabricación de Semiconductores — Líneas de Suministro de Gas UHP y Tuberías de Gabinete de Gas (BCU)
Las fábricas de semiconductores operan sistemas de suministro de gas de ultra alta pureza (UHP) que suministran gases de proceso —silano, trifluoruro de nitrógeno, cloruro de hidrógeno y gases dopantes especiales— a herramientas de deposición y grabado con purezas de 99.9999% (6N) o superiores. Cualquier contaminación introducida en una unión soldada —cascarilla de óxido, partículas de salpicaduras de soldadura o humedad por purga inadecuada de argón— se propaga aguas abajo a la herramienta de proceso, degradando directamente el rendimiento de la oblea. SEMI F20 especifica el recuento máximo permitido de partículas y los niveles de contaminación metálica en las uniones soldadas de las líneas de gas UHP; cumplir estas especificaciones con la soldadura TIG manual no es consistentemente posible.
El cabezal cerrado de la Serie C de la FXT20 crea una atmósfera de argón sellada de 360° alrededor de toda la zona de soldadura durante el ciclo de soldadura. La pared interior del tubo y la superficie exterior de la soldadura se protegen simultáneamente sin una línea de purga interna separada, eliminando el tiempo de configuración y el potencial de interrupción del flujo de gas de purga que son modos de fallo en la soldadura TIG manual con purga posterior. El interior de la soldadura resultante es de acero inoxidable blanco-plateado, libre de óxidos, que cumple con los requisitos de partículas y contaminación SEMI F20. Para la prefabricación de gabinetes de gas (BCU) en tuberías de grado EP (electropulidas) de 316L en DE de ¼" a 1", los cabezales C5, C10 y C40 cubren todo el rango de diámetro utilizado en la infraestructura estándar de suministro de gas de fábrica.
Tubos compatibles: Acero inoxidable 316L grado EP, DE Φ6.35 mm – Φ38.1 mm, pared 0.5 mm – 2.5 mm. Normas relevantes: SEMI F20, SEMI F57, SEMI C10.
Fabricación Biofarmacéutica — Tuberías Sanitarias ASME BPE y Salas Limpias GMP
Las instalaciones de fabricación biofarmacéutica y farmacéutica construyen y califican sistemas de tuberías sanitarias según el estándar ASME BPE (Equipos de Bioprocesamiento), que especifica el acabado superficial interno de la soldadura (SF1: Ra ≤ 0.51 µm), los criterios de inspección de la soldadura y los requisitos de documentación para las superficies de contacto del proceso en biorreactores, sistemas CIP/SIP, circuitos de agua para inyección (WFI) y líneas de transferencia de productos. Cada unión soldada en un sistema compatible con BPE está sujeta a inspección visual con boroscopio y debe documentarse con un mapa de soldadura, un registro de soldadura y un registro de parámetros rastreable a la soldadura instalada.

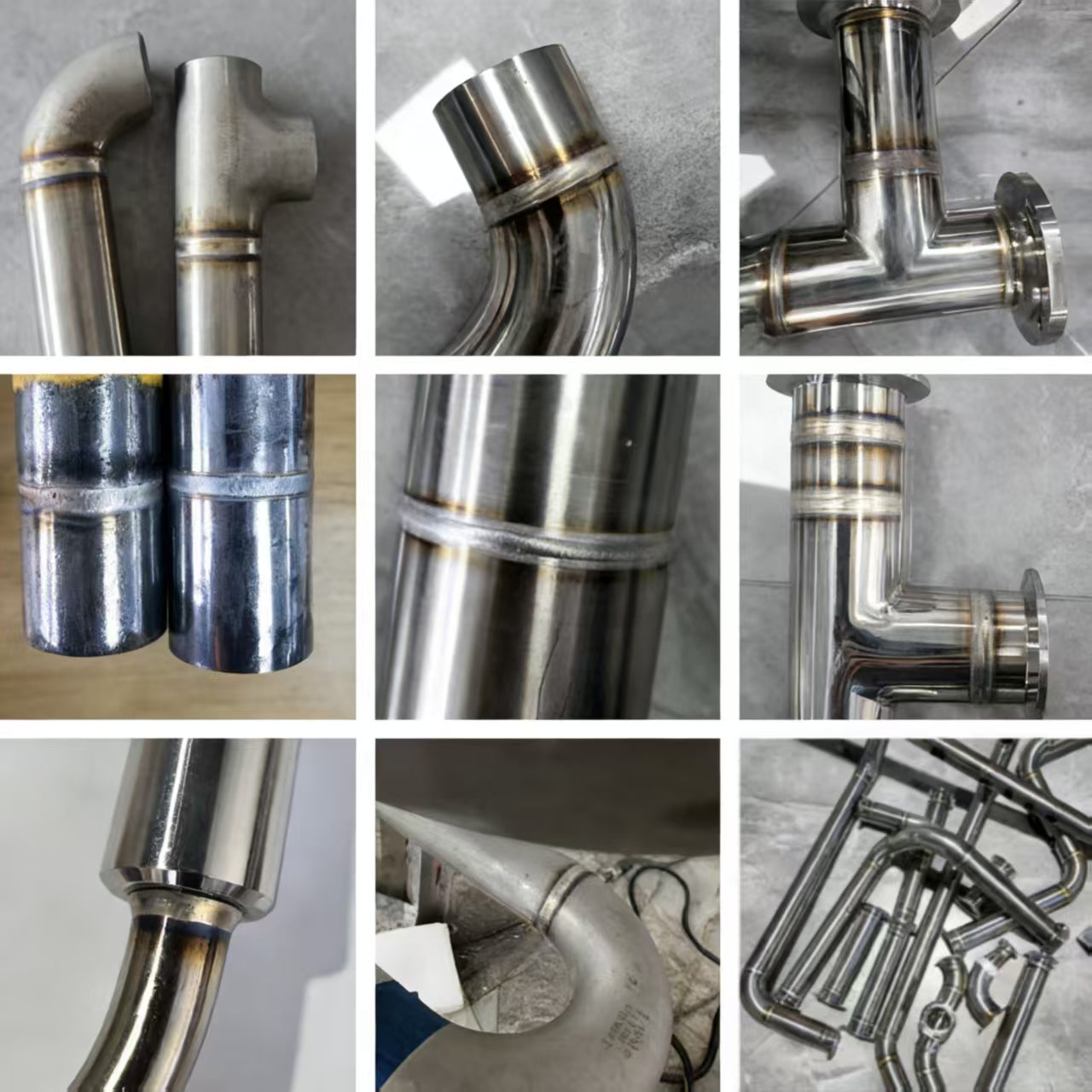

La FXT20 aborda los tres requisitos de documentación y calidad simultáneamente. Primero, la cámara de argón cerrada produce interiores de soldadura blanco-plateados compatibles con SF1 en acero inoxidable 316L sin decapado; el decapado con ácido nítrico/fluorhídrico es un riesgo GMP en una instalación farmacéutica operativa y se elimina completamente con la soldadura orbital de cabezal cerrado. Segundo, la microimpresora incorporada genera un informe de soldadura impreso para cada unión —perfil de corriente, velocidad de desplazamiento, voltaje de arco y marca de tiempo— que rellena el registro de soldadura requerido por ASME BPE y FDA 21 CFR Parte 11 para registros de fabricación controlados por computadora. Tercero, la biblioteca de parámetros expertos de 200 grupos almacena parámetros de WPS calificados para cada especificación de tubo en el proyecto, asegurando que cada soldadura de producción se ejecute idénticamente al procedimiento calificado que se presentó para la validación IQ/OQ/PQ.
Tubos compatibles: Acero inoxidable 316L, 304L, DE Φ6.35 mm – Φ168 mm, pared 0.5 mm – 3.0 mm. Normas relevantes: ASME BPE, FDA 21 CFR Parte 11, compatibilidad con salas limpias ISO 14644.
Procesamiento de Alimentos y Bebidas — Soldadura de Tuberías Sanitarias 3-A y Grado FDA
Las instalaciones de procesamiento de alimentos y bebidas —lácteos, cervecerías, embotellado de bebidas y envasado aséptico— construyen sistemas de tuberías higiénicas según los estándares sanitarios 3-A y los requisitos de materiales en contacto con alimentos de la FDA. El parámetro crítico de calidad de la soldadura en tuberías de grado alimentario es el acabado superficial interno y la ausencia de grietas, picaduras o cordones de soldadura rugosos que crean puntos de refugio para bacterias. Un cordón de soldadura con cascarilla de óxido, picaduras o perfil irregular no puede limpiarse adecuadamente mediante circuitos CIP (limpieza in situ), creando un riesgo de contaminación persistente que las inspecciones regulatorias señalarán.
La FXT20 produce cordones de soldadura en tubos sanitarios de 304 y 316L que cumplen los requisitos de superficie interna de la Norma 3-A No. 63-03 sin tratamiento mecánico o químico post-soldadura. La cámara de argón cerrada previene la oxidación que causa la superficie de soldadura rugosa, granular y "similar a coliflor" que las inspecciones de contacto con alimentos rechazan. Para operaciones de lácteos y bebidas que funcionan 24/7 con ciclos CIP, el ciclo de trabajo del 100% a 155 A mantiene un rendimiento de fabricación continuo sin interrupciones por enfriamiento. La capacitación del operador para una competencia de nivel de producción toma un día, un requisito práctico para los contratistas de procesamiento de alimentos que no pueden asignar ciclos de capacitación prolongados en los cronogramas del proyecto.
La impresora de datos incorporada de la FXT20 produce documentación por soldadura que apoya los registros del sistema de gestión de seguridad alimentaria (FSMS) y la documentación del plan HACCP para la calificación de tuberías sanitarias. Tubos compatibles: Acero inoxidable 304, 316L, DE Φ6.35 mm – Φ168 mm, pared 0.5 mm – 3.0 mm. Normas relevantes: Norma Sanitaria 3-A No. 63-03, FDA 21 CFR Parte 177, directrices EHEDG.
Refrigeración Líquida de Centros de Datos de IA — Prefabricación de Tuberías de Circuito de Acero Inoxidable y Tubos de Intercambiadores de Calor
Las implementaciones de servidores de IA de alta densidad —clústeres de GPU que operan a 300 W a 700 W por chip— requieren sistemas de refrigeración líquida directa (DLC) que hacen circular el fluido refrigerante a través de placas frías montadas en servidores e intercambiadores de calor de las instalaciones. La tubería del circuito de refrigeración en un centro de datos de IA a hiperescala consta de cientos o miles de uniones de tubos de acero inoxidable con DE de ¼" a 2", soldadas en un entorno limpio para evitar la contaminación por partículas del fluido refrigerante que entra en contacto con las placas frías de la CPU y la GPU. Una soldadura con cascarilla de óxido o generación de partículas en un circuito de refrigeración líquida degrada el rendimiento de la interfaz térmica y corre el riesgo de bloquear los microcanales de la placa fría.
La FXT20 es la herramienta correcta para la fabricación de circuitos de refrigeración líquida de centros de datos de IA por dos razones específicas para esta aplicación. Primero, la cámara de argón cerrada produce interiores de soldadura sin partículas ni óxido en acero inoxidable 316L, el mismo requisito que las líneas UHP de semiconductores, aplicado a líquidos en lugar de gas. Segundo, la corriente mínima de inicio de arco de 5 A del sistema maneja los tubos de pared delgada (0.5 mm – 1.5 mm) utilizados en colectores de refrigeración compactos sin quemaduras, que es un modo de fallo de las soldadoras orbitales convencionales con límites mínimos de corriente más altos. Para la soldadura de tubos en U en módulos de refrigeración de intercambiadores de calor, el Sistema de Soldadura Orbital de Tubos en U dedicado de FYID extiende esta capacidad a las uniones soldadas por encaje en haces de tubos de intercambiadores de calor.
Tubos compatibles: Acero inoxidable 316L, DE Φ6.35 mm – Φ38.1 mm (cabezales C5–C40), pared 0.5 mm – 2.5 mm. Aplicación: Tuberías de circuito DLC, prefabricación de colectores, unidades de distribución de refrigeración (CDUs).
Tuberías Aeroespaciales, Hidráulicas y de Instrumentación de Precisión
Los sistemas hidráulicos de aeronaves, las líneas de combustible y las tuberías de control neumático operan a presiones de 3,000 psi a 5,000 psi en tubos de aleación de titanio (Grado 2, Grado 5), acero inoxidable 316L e Inconel, en rangos de DE de ¼" a 1". Estas uniones de tuberías están sujetas a inspección radiográfica o de fluorescencia de rayos X al 100%, y cualquier defecto de soldadura —porosidad, falta de fusión, inclusión de oxidación— es un rechazo. La soldadura TIG manual en tubos aeroespaciales de titanio y acero inoxidable de diámetro pequeño requiere un nivel de habilidad del operador difícil de conseguir e imposible de mantener consistentemente en una producción de cientos de uniones.
La corriente mínima de 5 A de la FXT20 y el control de programa multisegmento están específicamente diseñados para tubos de precisión de pared delgada en estas aleaciones. Para tubos de aleación de titanio, la cámara de argón cerrada no es opcional; el titanio se oxida rápidamente por encima de los 400°C, y cualquier contaminación atmosférica de la zona de soldadura produce una unión fragilizada y descolorida que falla tanto la inspección visual como la mecánica. El cabezal cerrado de la FXT20 proporciona una cobertura completa de gas inerte sin protectores externos o configuraciones de caja de guantes. La biblioteca de parámetros de 200 grupos almacena procedimientos calificados para cada aleación de tubo y combinación de DE en un proyecto, y la impresora incorporada produce la documentación por soldadura requerida para los registros del sistema de gestión de calidad aeroespacial AS9100.
Materiales compatibles: Acero inoxidable 316L, aleación de titanio (Grado 2, Grado 5), acero al carbono. DE compatible: Φ3.175 mm – Φ168 mm. Normas relevantes: AS9100, AMS 2694 (soldadura de titanio), ASTM A269 (tubo de acero inoxidable).
Soldadora Orbital de Cabezal Cerrado FXT20 — Preguntas Frecuentes
¿Cuál es la diferencia entre una soldadora orbital de cabezal cerrado y una de cabezal abierto, y cuándo necesito la FXT20?
Una soldadora orbital de cabezal cerrado (FXT20 + Serie C) encierra la unión del tubo dentro de una cámara sellada de argón. Está diseñada para tubos de pared delgada (0.5 mm – 3 mm de pared) que requieren soldaduras autógamas (sin aporte) de una sola pasada sin oxidación —líneas de gas UHP para semiconductores, tubos sanitarios farmacéuticos, acero inoxidable de grado alimentario y tuberías aeroespaciales de precisión. Requiere acceso a ambos extremos del tubo para sujetar el cabezal en posición.
Una soldadora orbital de cabezal abierto (FXT40 Pro + Serie K) se sujeta externamente a la tubería sin necesidad de acceso a los extremos. Está diseñada para tuberías industriales de pared gruesa (2 mm – 13 mm de pared, hasta Φ325 mm de DE) que requieren soldadura de ranura en V de múltiples pasadas con alambre de aporte —oleoductos petroquímicos, construcción naval y tuberías de generación de energía.
¿La FXT20 requiere una línea de purga de argón interna separada para lograr interiores de soldadura sin oxidación?
No. El cabezal de soldadura cerrado de la Serie C crea una atmósfera de argón sellada de 360° alrededor de toda la unión del tubo —incluida la pared interior del tubo— durante el ciclo de soldadura. El gas de purga interno se suministra a través del canal de gas integrado del cabezal de soldadura, no a través de una conexión de purga posterior separada en el extremo de la tubería. Esto elimina el tiempo de configuración, el volumen de gas de purga y el potencial de interrupción del flujo de purga que son riesgos en la soldadura TIG con purga posterior manual. El interior de la soldadura resultante cumple con los requisitos de limpieza ASME BPE SF1 y SEMI F20 sin decapado ni pasivación.
¿Puede una fuente de energía FXT20 accionar los seis cabezales de soldadura de la Serie C?
Sí. Una fuente de energía FXT20 es compatible con todos los cabezales de la Serie C, desde el C5 (Φ6.35 – 12.7 mm) hasta el C170 (Φ50.8 – 168 mm). El cambio de cabezal toma menos de 10 minutos. La Biblioteca de Parámetros Expertos almacena programas de soldadura independientes para cada combinación de DE y espesor de pared del tubo, por lo que cambiar de un programa de tubo semiconductor de ¼" a un programa de cabezal sanitario de 4" requiere una única selección en la pantalla táctil, no un recálculo manual.
¿Qué documentación de soldadura produce la FXT20 para auditorías GMP, FDA y ASME BPE?
La microimpresora sin mantenimiento incorporada en la FXT20 genera un informe de soldadura impreso para cada unión, que incluye: número de programa de soldadura, DE y espesor de pared del tubo, perfil de corriente (rampa ascendente, estado estacionario, valores de decaimiento por segmento), velocidad de desplazamiento, voltaje de arco, tiempos de preflujo y postflujo, y marca de tiempo. Los datos también se pueden exportar a través de USB para un archivo ilimitado. Esta salida rellena directamente el registro de soldadura requerido por la Sección MJ de ASME BPE, apoya los requisitos de registros electrónicos de la FDA 21 CFR Parte 11 y proporciona la trazabilidad de parámetros por soldadura requerida para la calificación IQ/OQ/PQ en la puesta en marcha de instalaciones farmacéuticas.
¿Cuál es el espesor mínimo de pared de tubo que la FXT20 puede soldar sin quemaduras?
El arco de la FXT20 se inicia a 5 A —la corriente mínima más baja de su clase— lo que permite la soldadura autógena en tubos con espesores de pared de hasta 0.5 mm. La estructura del programa multisegmento controla la corriente de forma independiente a través de las fases de inicio de arco, rampa ascendente, estado estacionario y decaimiento, evitando la acumulación de calor que causa quemaduras en tubos ultrafinos. Esta capacidad de baja corriente se requiere específicamente para tubos de instrumentación semiconductores de ¼" (6.35 mm de DE) con paredes de 0.5 mm y 0.65 mm, que representan la dimensión de tubo más pequeña en los sistemas de suministro de gas UHP.
¿Cuánto tiempo tarda la capacitación del operador antes de que la FXT20 pueda usarse en producción?
Un operador general sin certificación TIG previa puede alcanzar la competencia de grado de producción en un día de capacitación práctica. La Biblioteca de Parámetros Expertos genera parámetros de soldadura a partir de la entrada de DE y espesor de pared, eliminando la necesidad de desarrollo manual de parámetros. La capacitación básica cubre el montaje del equipo, la instalación y el cambio de cabezal, la selección de programas, el inicio y la terminación del arco y el mantenimiento diario. La capacitación avanzada —optimización de parámetros de soldadura para especificaciones de tubos no estándar y soporte PQR (Registro de Calificación de Procedimientos)— está disponible a través de los ingenieros de aplicaciones de FYID-Feiyide.
Para confirmación de especificaciones de tubos, selección de modelos de cabezales o soporte PQR para la calificación ASME BPE o SEMI F20, póngase en contacto con el equipo de ingeniería de aplicaciones de FYID-Feiyide. Los cabezales individuales de la Serie C (C5 a C170) están disponibles por separado para operaciones que ya utilizan la fuente de energía FXT20.
