Soldadora orbital TIG de micro sobremesa para líneas de gas semiconductoras, instrumentación de laboratorio y tuberías biofarmacéuticas — Φ3 mm a Φ12 mm, diseño integrado todo en uno

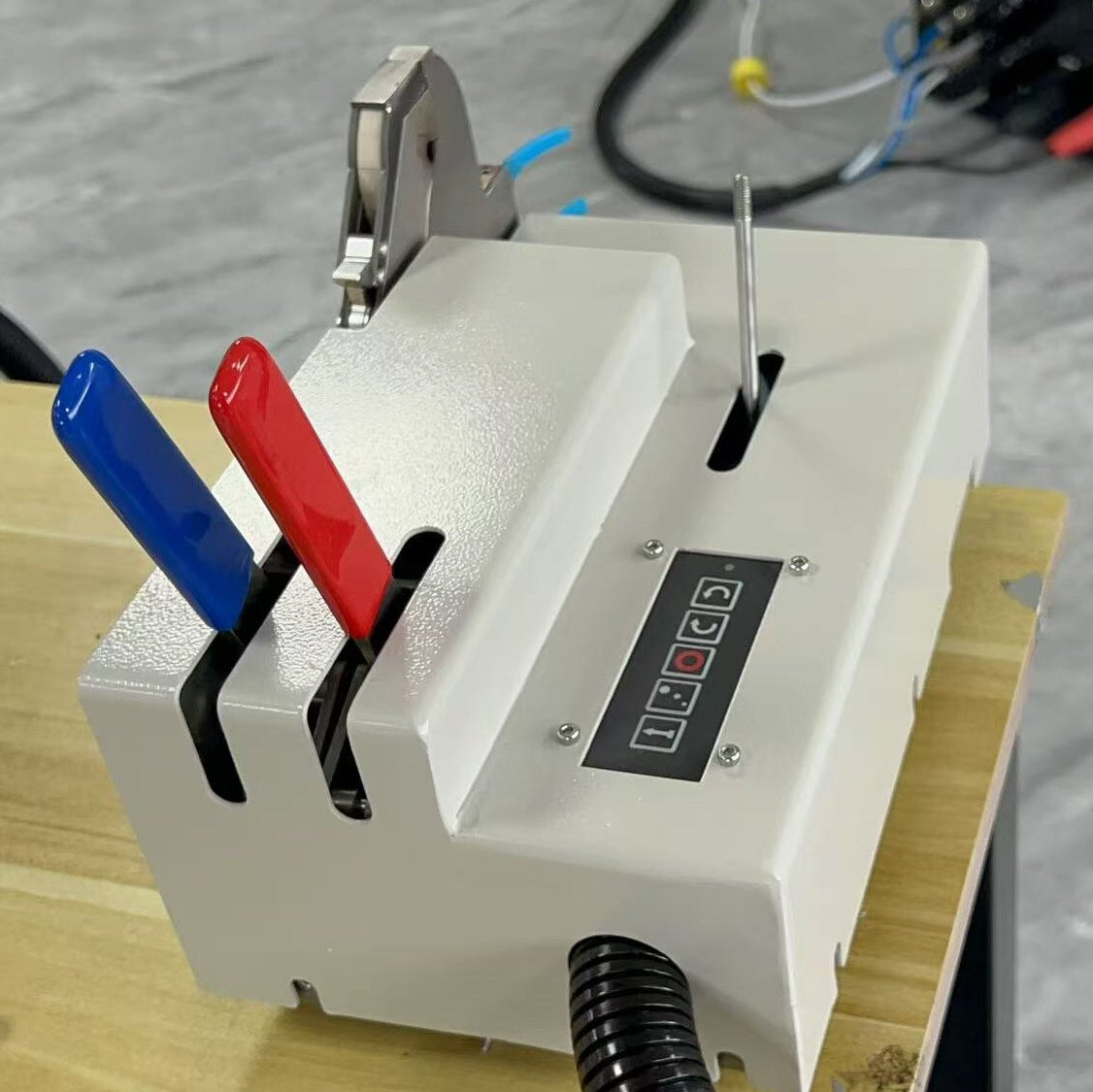

El sistema de soldadura orbital micro de sobremesa M12 de FYID-Feiyide es una estación de soldadura orbital GTAW (TIG) automática totalmente integrada para tubos de acero inoxidable de pared delgada, titanio y aleaciones de alta pureza en el rango de diámetro exterior de Φ3 mm a Φ12 mm. La fuente de alimentación, el sistema de control y el tanque de refrigeración por agua de 2.2 L están integrados en una única unidad que mide 500 × 380 × 300 mm, un tamaño que cabe en una mesa de laboratorio estándar, dentro de una bahía de equipos de sala limpia o en un banco de fabricación de gabinetes de gas sin un diseño de equipo dedicado.
Este sistema aborda el desafío de soldadura específico de las uniones de tubos de microperforación donde la TIG manual es técnicamente inviable: en tubos de Φ3 mm a Φ6 mm de diámetro exterior con espesores de pared inferiores a 0.5 mm, la ventana de aporte de calor entre la penetración insuficiente y el quemado es demasiado estrecha para controlarla manualmente con consistencia. El control TIG por pulsos del cabezal orbital M12 —con corriente pico, corriente base, frecuencia y ciclo de trabajo ajustables de forma independiente— mantiene el aporte de calor dentro de la ventana requerida en cada unión, produciendo soldaduras repetibles de color blanco plateado sin oxidación que la TIG manual no puede igualar a esta escala.
Para tubos UHP de semiconductores y farmacéuticos de mayor diámetro, desde Φ6.35 mm hasta Φ168 mm, el FXT20 con cabezales cerrados C5–C170 cubre toda la gama en la misma plataforma de fuente de alimentación.
Especificaciones del sistema de sobremesa M12 — Fuente de alimentación integrada y cabezal de soldadura micro orbital

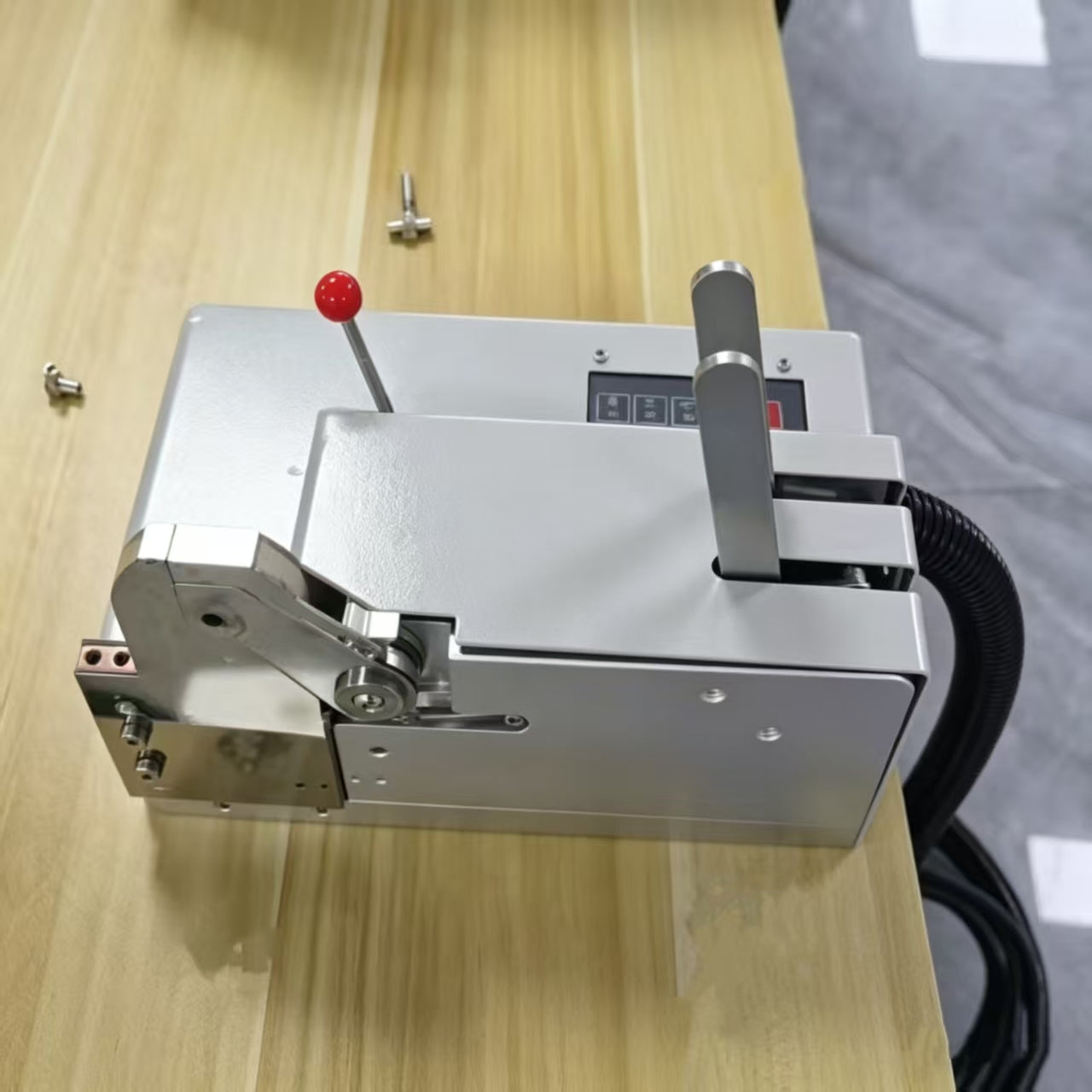

Unidad integrada y cabezal de soldadura
| Parámetro | Especificación |
|---|---|
| Rango de diámetro exterior del tubo | Φ3 mm – Φ12 mm |
| Proceso de soldadura | GTAW (TIG) orbital autógeno — Modo de pulso de CC |
| Corriente de soldadura promedio máxima | 30 A |
| Voltaje de entrada | 220 V CA ±20%, 50/60 Hz |
| Sistema de refrigeración | Tanque de refrigeración por agua integrado de 2.2 L (incorporado, no requiere enfriador externo) |
| Dimensiones de la unidad (L×An×Al) | 500 × 380 × 300 mm |
| Pantalla HMI | Pantalla táctil a color de 10 pulgadas, chino/inglés |
| Programas almacenados | 200 grupos (Biblioteca de parámetros expertos) |
| Salida de datos | Impresora térmica integrada sin mantenimiento; exportación USB |
| Tolerancia de red | Protección contra fluctuaciones de voltaje de entrada de ±20% |
| Protecciones de seguridad | Sobrevoltaje, sobrecarga, cortocircuito de tungsteno, detección de defectos, alarma de anomalía de soldadura |
| Integración opcional | Interfaz de brazo robótico para línea de producción automatizada |
| Certificaciones | CE, ISO 9001 |
Cabezal de soldadura M12 — referencia de diámetro de tubo a holgura axial
| Diámetro exterior del tubo | Espacio axial neto mínimo requerido | Aplicación típica |
|---|---|---|
| Φ3 mm | 12.2 mm | Líneas de instrumentación micro UHP, tuberías de instrumentos analíticos |
| Φ6.8 mm | 12.2 mm | Distribución de gas en subfábricas de semiconductores, colectores de gas de laboratorio |
| Φ10 mm | 26.4 mm | Tuberías de instrumentos de gas de proceso, líneas biofarmacéuticas de pequeño calibre |
| Φ12 mm | 26.4 mm | Líneas BCU de semiconductores, gas de proceso fotovoltaico, tuberías I&C nucleares |
Control de parámetros TIG por pulsos para tubos de microperforación
En diámetros exteriores de tubo inferiores a Φ6 mm y espesores de pared inferiores a 0.5 mm, la TIG por pulsos de CC es el único modo GTAW que proporciona suficiente control de aporte de calor para soldar de forma consistente sin quemarse. Los parámetros de pulso del sistema M12 —corriente pico, corriente base, frecuencia de pulso (Hz) y ciclo de trabajo de pulso (%)— son programables de forma independiente por segmento de soldadura. La corriente pico funde el metal base; la corriente base permite la solidificación parcial antes del siguiente pico, evitando la acumulación de calor. Este ciclo térmico de encendido/apagado hace que la soldadura autógena en tubos de Φ3 mm con un espesor de pared de 0.2 mm sea factible sin alambre de aportación y sin el quemado que un arco de CC continuo produce con la misma corriente promedio.
La Biblioteca de Parámetros Expertos almacena programas de pulso precualificados indexados por diámetro exterior y espesor de pared del tubo. Para las dimensiones de tubo que ya se encuentran en la biblioteca, el operador selecciona el programa y comienza a soldar, no se requiere el cálculo manual de los parámetros de pulso.
Aplicaciones industriales para el sistema de soldadura micro orbital de sobremesa M12
Fabricación de semiconductores — Distribución de gas en subfábricas y tuberías de instrumentación
La infraestructura de suministro de gas para la fabricación de semiconductores opera en dos escalas: el sistema de distribución UHP principal desde la granja de gas hasta la herramienta de proceso, que utiliza tubos de Φ6.35 mm a Φ38 mm cubiertos por los cabezales cerrados FXT20 Serie C; y las tuberías de instrumentación y las líneas de muestreo de subfábricas, que utilizan tubos de Φ3 mm a Φ12 mm que conectan transductores de presión, controladores de flujo másico (MFC) y bloques de válvulas múltiples (VMB) a la red de distribución de gas. Estas tuberías de instrumentación tienen los mismos requisitos de pureza que las líneas de gas principales —los límites de partículas y contaminación SEMI F20 se aplican en cada unión— pero el número de uniones por bahía de herramientas es mayor y el acceso físico está más restringido.

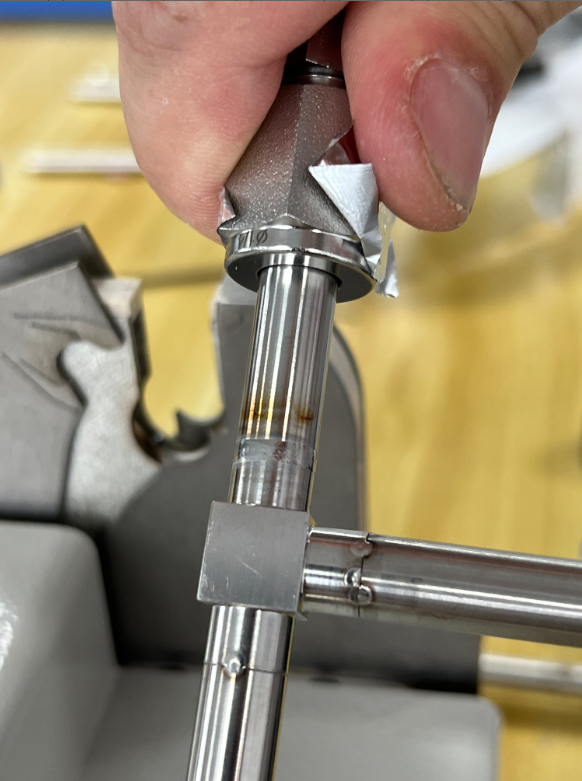

La soldadura TIG manual en tubos de instrumentos de acero inoxidable 316L de grado EP de Φ3 mm a Φ6 mm no se puede lograr de forma consistente con las tolerancias que requiere SEMI F20: la variación de la longitud del arco a esta escala produce una variación de acabado superficial de unión a unión que ningún soldador manual puede controlar. La geometría de cabeza fija del sistema M12 y el control TIG por pulsos eliminan por completo la variable de longitud del arco, produciendo interiores de soldadura de color blanco plateado que cumplen con SEMI en cada unión del lote. El tamaño integrado de 500 × 380 × 300 mm permite colocar la unidad en el banco de montaje del gabinete de gas sin un espacio dedicado en el piso. La biblioteca de parámetros de 200 grupos almacena programas calificados para cada especificación de tubería de instrumentos en un sistema de gas de fábrica, recuperables en un solo paso de la pantalla táctil entre trabajos.
Tubo compatible: acero inoxidable 316L grado EP, Φ3 mm – Φ12 mm OD, pared de 0.2 mm – 1.5 mm. Normas relevantes: SEMI F20, SEMI F57, SEMI C10.
Biofarmacéutica y laboratorio — Tuberías de proceso de pequeño calibre y líneas de instrumentos analíticos
Las instalaciones de fabricación e investigación biofarmacéutica utilizan tubos de acero inoxidable de pequeño calibre en dos contextos adecuados para el sistema M12. Primero, las líneas de muestreo de instrumentos analíticos, que conectan analizadores de proceso en línea (UV, Raman, pH, sensores de oxígeno disuelto) a las corrientes de proceso en biorreactores y sistemas de cromatografía, suelen utilizar tubos 316L de Φ3 mm a Φ6 mm con requisitos de acabado superficial que coinciden con la especificación de superficie de contacto del proceso ASME BPE. Estas líneas se sueldan en pequeñas cantidades por proyecto, pero requieren la misma documentación de soldadura que las tuberías de proceso principales porque son superficies de contacto con el producto según las GMP.
Segundo, los laboratorios de I+D que construyen sistemas de manipulación de fluidos personalizados para el cultivo celular, la fermentación o el desarrollo de la síntesis de API requieren soldaduras autógenas fiables en tubos de acero inoxidable y titanio de pequeño diámetro que los técnicos de laboratorio no pueden producir manualmente. El factor de forma de sobremesa del sistema M12, el requisito de capacitación del operador de un día y la biblioteca de parámetros precargada lo hacen desplegable en un entorno de I+D sin un técnico de soldadura dedicado o una modificación de las instalaciones. La impresora térmica incorporada genera documentación por soldadura que cumple con los requisitos de la FDA 21 CFR Parte 11 para la cualificación de instrumentos de laboratorio. Para tuberías de proceso de mayor diámetro en la misma instalación —cabeceras CIP/SIP, bucles WFI, líneas de transferencia de productos— el FXT20 con cabezales cerrados C40-C120 maneja tubos de Φ25 mm a Φ114 mm con la misma arquitectura de fuente de alimentación.
Tubo compatible: acero inoxidable 316L, titanio Grado 2. Diámetro exterior del tubo Φ3 mm – Φ12 mm. Normas relevantes: ASME BPE, FDA 21 CFR Parte 11, ISO 14644.
Fabricación fotovoltaica — Líneas de suministro de gas de proceso y productos químicos de alta pureza
La fabricación de celdas fotovoltaicas utiliza procesos CVD, PECVD y hornos de difusión que requieren un suministro de alta pureza de silano (SiH₄), amoníaco (NH₃), fosfina (PH₃) y gases dopantes especiales a través de tuberías de instrumentos de acero inoxidable en el rango de Φ3 mm a Φ12 mm. La calidad de la soldadura afecta directamente la pureza del gas de proceso: los interiores de soldadura oxidados o porosos generan contaminación por partículas y desgasificación de humedad que afectan la eficiencia de la celda y la repetibilidad del proceso en una serie de producción.
Las instalaciones de fabricación fotovoltaica son entornos de gran superficie y alto rendimiento donde la instalación de tuberías de instrumentos la realizan contratistas de instalaciones en lugar de equipos de tuberías de semiconductores especializados. El requisito de capacitación del operador de un día del sistema M12, el diseño integrado que no requiere una unidad de enfriamiento externa y la tolerancia de voltaje de red de ±20% lo hacen desplegable por técnicos de instrumentos en la instalación de producción sin el soporte de infraestructura que requieren los sistemas orbitales de tipo dividido convencionales. La opción de integración de brazo robótico admite la producción automatizada de subconjuntos de tuberías para líneas de fabricación de módulos fotovoltaicos de alto volumen donde la fabricación de arneses de tuberías de instrumentos es un cuello de botella en el rendimiento.
Tubo compatible: acero inoxidable 316L, Φ3 mm – Φ12 mm OD. Aplicación: líneas de instrumentos de gas de proceso CVD/PECVD, tuberías de suministro de productos químicos, colectores de gas de hornos de difusión.
Energía nuclear — Instrumentación y tuberías de sistemas de control en servicio relacionado con la seguridad
Los sistemas I&C de las centrales nucleares utilizan tuberías de acero inoxidable de pequeño diámetro —típicamente de Φ6 mm a Φ12 mm en 316L o 304L— para líneas de impulsos de medición de presión, temperatura y flujo que conectan los instrumentos del sistema primario a los paneles I&C. Estas uniones se clasifican como componentes relacionados con la seguridad según el Apéndice B de 10 CFR 50 y deben fabricarse bajo un programa de garantía de calidad nuclear: calificación WPS/PQR según la Sección IX de ASME, registros de parámetros por soldadura y trazabilidad del material desde el número de colada hasta la ubicación instalada.

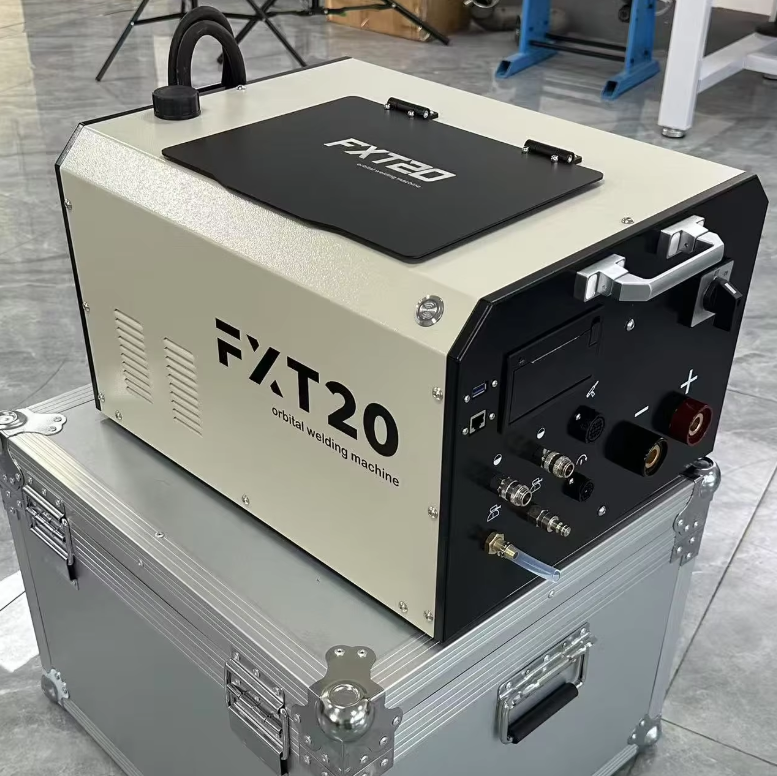

La fuente de alimentación FXT20 del sistema M12 registra la corriente, el voltaje del arco, la velocidad de rotación y la marca de tiempo para cada ciclo de soldadura, con informes de soldadura impresos bajo demanda y exportación de datos USB para su archivo. Esta cadena de documentación por soldadura cumple con los requisitos de trazabilidad del Apéndice B de 10 CFR 50 y NQA-1 para la fabricación de tuberías de pequeño diámetro relacionadas con la seguridad. La tolerancia de voltaje de red de ±20% aborda un requisito operativo específico para entornos de plantas nucleares donde la calidad de la energía en la ubicación de la instalación del instrumento puede no cumplir con la tolerancia más estricta de los suministros de soldadura orbital convencionales. Para tuberías auxiliares nucleares de mayor diámetro, el FXT40 Pro con cabezales de la serie K cubre tuberías de Φ20 mm a Φ325 mm en el mismo marco de documentación.
Tubo compatible: acero inoxidable 316L, 304L. Diámetro exterior del tubo Φ6 mm – Φ12 mm. Normas relevantes: ASME Sección IX, 10 CFR 50 Apéndice B, NQA-1, RCC-M (nuclear francés).
Soldadora micro orbital de sobremesa M12 — Preguntas frecuentes
¿Qué rango de diámetro de tubo cubre el sistema M12 y en qué se diferencia de la serie C de FXT20?
El sistema de sobremesa M12 cubre diámetros exteriores de tubo de Φ3 mm a Φ12 mm —el rango de tuberías de instrumentos de microperforación utilizado en la distribución de gas de subfábricas de semiconductores, líneas de instrumentos analíticos, manipulación de fluidos de laboratorio y tuberías de impulsos I&C nucleares. La unidad integrada de 500 × 380 × 300 mm con refrigeración por agua incorporada de 2.2 L está optimizada para el funcionamiento en banco con una corriente de soldadura promedio máxima de 30 A.
El FXT20 con cabezales cerrados C5–C170 cubre tubos de Φ6.35 mm a Φ168 mm con una salida de hasta 200 A, utilizando una fuente de alimentación y un cabezal de soldadura separados para trabajos de instalación en sala limpia y en campo. Para diámetros exteriores de tubo superiores a Φ12 mm en aplicaciones UHP, farmacéuticas y alimentarias, el FXT20 Serie C es el sistema correcto.
¿Por qué es necesaria la TIG por pulsos para la soldadura de tubos de microperforación de Φ3 mm a Φ6 mm?
En diámetros exteriores de Φ3 mm a Φ6 mm con un espesor de pared inferior a 0.5 mm, el arco TIG de CC continuo provoca acumulación de calor y quemado antes de que la soldadura alcance la circunferencia completa. La TIG por pulsos alterna entre una corriente pico alta (fusión) y una corriente base baja (solidificación parcial), controlando el aporte de calor promedio por unidad de longitud de soldadura. Los parámetros de pulso del sistema M12 —corriente pico, corriente base, frecuencia (Hz) y ciclo de trabajo (%)— son programables de forma independiente por segmento de soldadura y se almacenan en la Biblioteca de Parámetros Expertos de 200 grupos, indexados por diámetro exterior y espesor de pared del tubo.
¿El sistema M12 requiere un enfriador de agua externo o una unidad de enfriamiento?
No. El tanque de refrigeración por agua de 2.2 L está integrado dentro del gabinete de 500 × 380 × 300 mm. El M12 se despliega con una única conexión de alimentación monofásica de 220 V CA y un suministro de argón, no se requiere un enfriador externo, una torre de enfriamiento o una unidad de circulación de agua separada. Esta es la principal diferencia práctica con las configuraciones de soldadura micro orbital de tipo dividido, que requieren fuentes de alimentación, cabezales y unidades de enfriamiento separadas.
¿Qué documentación de soldadura produce el M12 para auditorías SEMI, GMP y nucleares?
La impresora térmica incorporada sin mantenimiento genera un informe de soldadura por unión bajo demanda o automáticamente después de cada ciclo, incluyendo: número de programa, diámetro exterior del tubo, perfil de corriente (valores pico y base por segmento), parámetros de pulso, voltaje de arco, velocidad de rotación, tiempos de pre-flujo y post-flujo, y marca de tiempo. La exportación USB permite un archivo ilimitado. Esta salida satisface: la trazabilidad de soldadura SEMI F20 para líneas de instrumentos UHP de semiconductores, los registros ASME BPE y FDA 21 CFR Parte 11 para tuberías analíticas farmacéuticas, y la documentación por soldadura de 10 CFR 50 Apéndice B / NQA-1 para tuberías de seguridad I&C nucleares.
¿Se puede integrar el sistema M12 en una línea de producción automatizada?

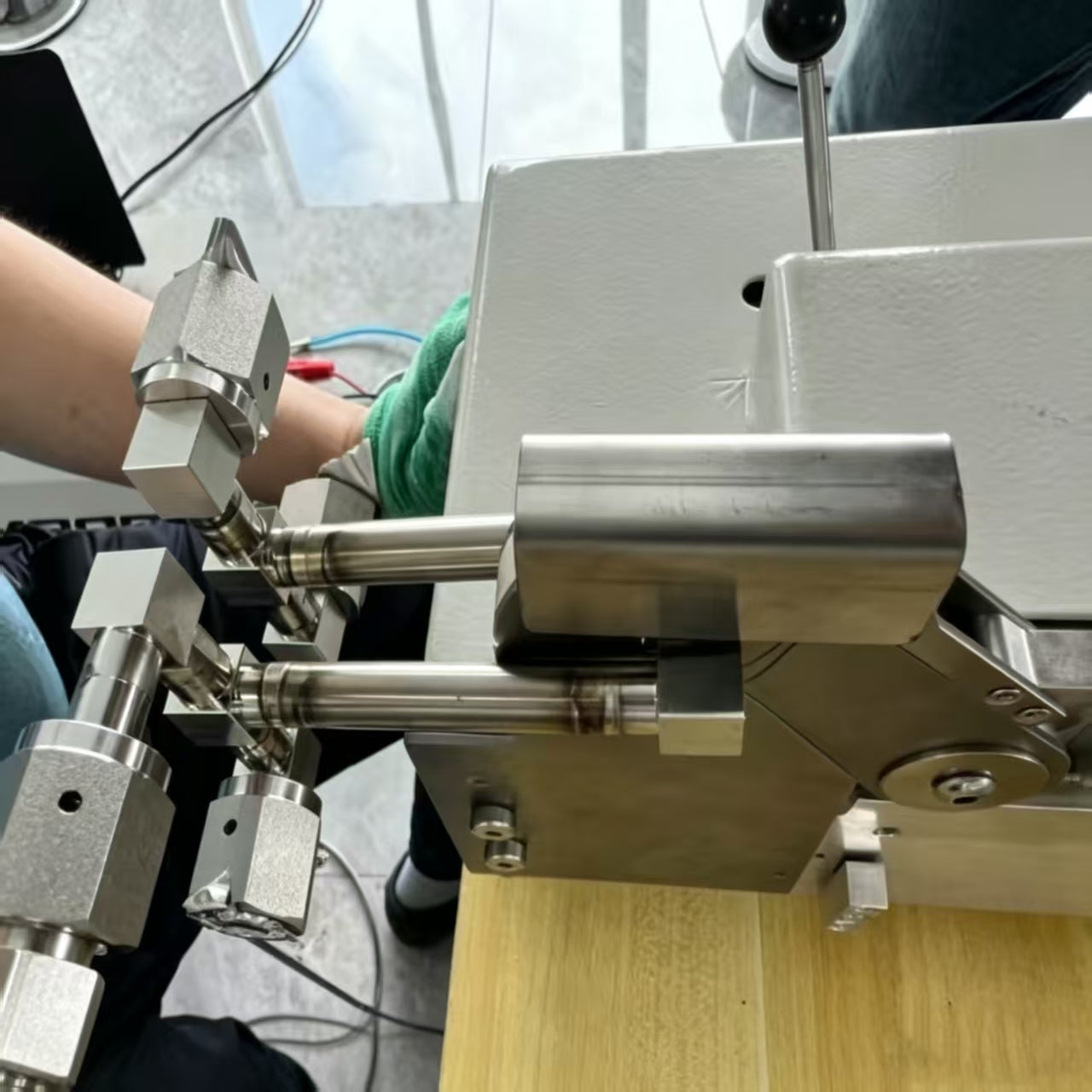

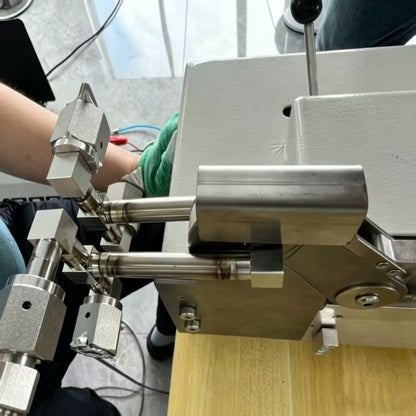

Sí. El M12 incluye una interfaz de integración de brazo robótico que permite montar el cabezal de soldadura en un brazo robótico para la producción automatizada de subconjuntos de tubos. El robot posiciona las uniones de los tubos secuencialmente y activa el ciclo de soldadura; el sistema de control FXT20 gestiona todos los parámetros y la documentación. Esta configuración se utiliza en la fabricación de arneses de tuberías de instrumentos fotovoltaicos de alto volumen y en la producción de subconjuntos de gabinetes de gas para semiconductores, donde el reposicionamiento manual entre uniones es un cuello de botella en el rendimiento. Póngase en contacto con el equipo de ingeniería de aplicaciones de FYID-Feiyide para conocer las especificaciones de integración del brazo robótico y los detalles del protocolo de comunicación.
¿Cuál es la holgura axial mínima que requiere el cabezal de soldadura M12 para acceder a una unión?
Espacio neto axial mínimo (holgura a lo largo del eje del tubo entre la unión y el componente adyacente más cercano): 12.2 mm para tubos de diámetro exterior de hasta Φ6.8 mm; 26.4 mm para tubos de diámetro exterior de Φ10 mm a Φ12 mm. Para tuberías de instrumentos en gabinetes de gas o ensamblajes VMB donde la holgura axial está restringida, proporcione el plano de diseño al equipo de aplicaciones de FYID-Feiyide para la confirmación de accesibilidad antes de realizar el pedido.
Para la confirmación del diámetro exterior y el espesor de la pared del tubo, la verificación de la cobertura de la biblioteca de parámetros expertos o las especificaciones de integración del brazo robótico, póngase en contacto con el equipo de ingeniería de aplicaciones de FYID-Feiyide. El cabezal de soldadura M12 está disponible como parte del sistema de sobremesa integrado completo; no se ofrece por separado de la fuente de alimentación integrada FXT20 en esta configuración.
