Caso de estudio: Cómo una planta lechera de EE. UU. logró un ROI en 8 semanas con el sistema llave en mano FXT20

Sector: Alimentación y bebidas — Procesamiento de lácteos  |  Ubicación: Estados Unidos  |  Producto: Sistema de soldadura orbital cerrado FYID FXT20  |  Tiempo de lectura: 8 min

Antecedentes del proyecto: 2,000 metros de tuberías sanitarias ASME BPE con un presupuesto de mano de obra ajustado

A principios de 2025, una gran planta de procesamiento de lácteos en Estados Unidos inició la construcción de una nueva ala de producción. El alcance incluía la instalación de más de 2,000 metros de tuberías sanitarias de acero inoxidable —líneas de productos, circuitos de retorno CIP (limpieza in situ) y colectores de servicios públicos— todo en acero inoxidable 316L, con diámetros exteriores desde ½" (12.7 mm) hasta 4" (101.6 mm), y espesores de pared entre 1.5 mm y 2.5 mm.

Cada unión del sistema se especificó según el estándar ASME BPE (Equipos de Bioprocesamiento): acabado superficial interno SF1 (Ra ≤ 0.51 µm), documentación completa de soldadura trazable a la especificación del tubo y la ubicación de la unión, y cumplimiento de las BPF para una instalación láctea inspeccionada por el USDA. El recuento de uniones en el alcance ascendió a aproximadamente 320 soldaduras circunferenciales que requerían registros de calificación individuales.

El equipo de ingeniería de la planta se enfrentó a un problema que ahora es común en la construcción de procesamiento de alimentos en EE. UU.: el mercado laboral regional no podía suministrar la cantidad de soldadores TIG manuales certificados con calificación 3-A necesarios para ejecutar el alcance dentro del cronograma del proyecto. Las cotizaciones de los contratistas de soldadura superaron en un 40% el presupuesto de mano de obra del proyecto, con plazos de disponibilidad que habrían retrasado la fecha de apertura de la planta en 11 semanas.

La decisión de evaluar la soldadura orbital automatizada fue impulsada por el presupuesto y el cronograma, no por una preferencia por la automatización. La pregunta era si un sistema orbital podía cumplir con los requisitos de acabado superficial ASME BPE, producir la documentación de soldadura GMP que la planta necesitaba y ser desplegado lo suficientemente rápido como para recuperar el cronograma.

Por qué se seleccionó el sistema orbital cerrado FXT20

La planta evaluó tres sistemas de soldadura orbital. El FYID FXT20 con cabezales de soldadura cerrados de la serie C fue seleccionado según cuatro criterios que fueron importantes para la decisión del equipo de ingeniería.

Una sola fuente de alimentación que cubre todo el rango de diámetros de tubo

El rango de tubos de la instalación —½" a 4" OD— requería tres modelos de cabezales de soldadura: C10 (Φ6.35 mm – Φ25.4 mm), C80 (Φ12.7 mm – Φ76.2 mm) y C120 (Φ19.0 mm – Φ114.3 mm). Una fuente de alimentación FXT20 acciona los tres indistintamente, con un cambio de cabezal en menos de 10 minutos. Los sistemas de la competencia requerían una fuente de alimentación separada para cada tamaño de cabezal, lo que habría aumentado significativamente el costo de capital y el número de máquinas que requerían gestión por parte del operador en el sitio.

Documentación de soldadura integrada para auditorías BPF

La microimpresora industrial incorporada del FXT20 genera un informe de soldadura impreso para cada unión: número de programa de soldadura, diámetro exterior y espesor de pared del tubo, perfil de corriente por segmento, velocidad de desplazamiento, voltaje de arco, tiempos de preflujo y postflujo, y marca de tiempo. Esta salida satisface directamente el requisito de registro de soldadura de la Sección MJ de ASME BPE y proporciona la trazabilidad de parámetros por unión que requería la documentación de auditoría BPF de la instalación. Los sistemas de la competencia ofrecían el registro de datos solo a través de USB externo, sin capacidad de impresión en la máquina, lo que habría requerido software adicional y una computadora portátil dedicada en la estación de soldadura.

Interior de soldadura blanco plateado sin decapado

El cabezal de soldadura cerrado de la serie C crea una atmósfera de argón sellada de 360° alrededor de toda la unión del tubo, la superficie exterior de la soldadura y la pared interior del tubo simultáneamente, a través del canal de gas integrado del cabezal. No se requiere una línea de purga de respaldo interna separada. El interior de soldadura resultante en acero inoxidable 316L es blanco plateado y libre de óxido, cumpliendo con los requisitos SF1 de ASME BPE sin decapado posterior a la soldadura. El decapado con ácido nítrico/fluorhídrico es un riesgo BPF en una planta alimentaria del USDA y no era una opción aceptable para el equipo de ingeniería.

Capacitación de operadores en un día

La biblioteca de parámetros expertos inteligentes del FXT20 genera automáticamente parámetros de soldadura multisegmento a partir del diámetro exterior del tubo y el espesor de la pared. Dos operadores generales —ninguno con certificación TIG previa— fueron capacitados a nivel de producción en un día. La planta no podría haber conseguido soldadores TIG manuales certificados adicionales dentro del cronograma del proyecto; el requisito de capacitación de un día fue un factor decisivo.

Implementación: desde el desempaque hasta la primera soldadura de producción

Embalaje y estado de llegada

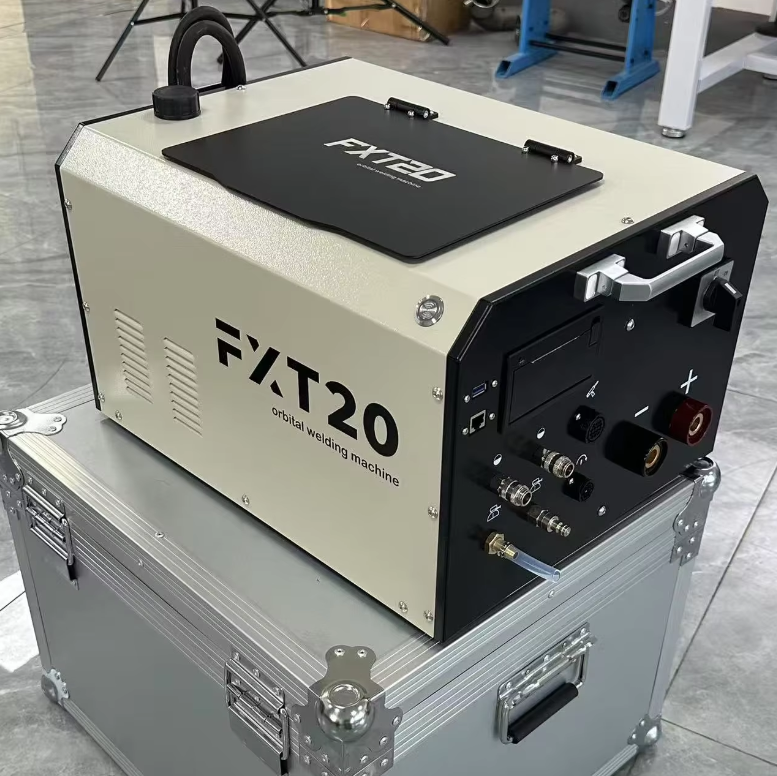

El sistema FXT20 se envió desde la fábrica de FYID-Feiyide en dos cajas protectoras de aluminio de grado aeronáutico, impermeables, a prueba de golpes y clasificadas para compresión para transporte marítimo. El equipo llegó a las instalaciones después de un tránsito marítimo y terrestre de 10,000 millas, totalmente calibrado y sin daños en el rotor del cabezal de soldadura ni en el conjunto del electrodo de tungsteno. La lista de embalaje incluía todos los consumibles y herramientas necesarios para la primera soldadura: afilador de electrodos de tungsteno, manguera de conexión de gas argón, manguera de agua de refrigeración, enchufe de conversión, accesorios de manguera de gas y el juego completo de accesorios de pinza para los cabezales de la serie C.

Configuración y puesta en marcha

El supervisor de mantenimiento de la instalación y dos operadores designados completaron la configuración inicial en 4 horas el día de la llegada: instalación de la fuente de alimentación, llenado del circuito de enfriamiento de agua con agua desionizada, conexión de suministro de argón e instalación del cabezal C10 para la primera especificación de tubería (¾" OD, 1.65 mm de pared, 316L). La biblioteca de parámetros expertos del FXT20 se cargó con las tres especificaciones de tubería recurrentes de la planta antes del primer turno. No se requirió un técnico de campo de FYID en el sitio para la puesta en marcha; el soporte de video remoto del equipo de ingeniería de aplicaciones de FYID cubrió las preguntas de configuración inicial en una llamada de 45 minutos.

Ciclo de producción

El sistema funcionó dos turnos al día durante 7 semanas. La producción media fue de 28 uniones documentadas por turno —56 uniones al día— cubriendo el alcance de 320 uniones con tiempo restante para la verificación de retrabajos y días de mantenimiento del sistema. Los dos operadores gestionaron toda la producción: uno operando el FXT20 y manejando el ajuste de las uniones, el otro gestionando el suministro de argón, el nivel de agua de enfriamiento y el archivo de informes de soldadura. Este equipo de dos personas reemplazó al equipo de soldadores certificados de ocho personas en el que se basaba la cotización de TIG manual del contratista.

Resultados cuantificados

Reducción del 87% de la mano de obra

El equipo de dos operadores del FXT20 reemplazó a un equipo proyectado de ocho personas de TIG manual certificado, una reducción del 87.5% en la plantilla de mano de obra de soldadura en este ámbito. Con las tarifas actuales de soldadores sanitarios certificados en EE. UU. de $55 a $75 por hora, la diferencia de costos laborales en un alcance de 18 semanas en producción de dos turnos representó un ahorro que superó el costo del sistema FXT20 en 8 semanas de operación. El gerente de proyecto de la planta confirmó la cifra de amortización de 8 semanas basándose únicamente en los ahorros laborales, antes de tener en cuenta el valor de la compresión del cronograma al completar el proyecto 11 semanas antes del plazo del TIG manual.

0.3% de tasa de rechazo en el primer paso

De las 320 uniones, la inspección visual y el examen por boroscopio identificaron una unión que requirió resoldadura, una tasa de rechazo del 0.3% en el primer paso. La única unión rechazada fue el resultado de una caída de presión del suministro de argón durante un ciclo de soldadura (error del operador: el cilindro de argón no fue reemplazado antes de que la presión cayera por debajo del umbral mínimo de preflujo). La detección de anomalías de soldadura del FXT20 marcó el evento en el informe de soldadura impreso; la unión fue identificada, resoldada y reinspeccionada dentro del mismo turno. La tasa histórica de rechazo en el primer paso para TIG sanitario manual en este rango de especificaciones de tuberías en la instalación anterior de la misma planta había sido del 4 al 6%.

La instalación ahora prioriza la automatización

Tras la finalización del proyecto, el equipo de ingeniería de la instalación estandarizó el sistema FXT20 como método predeterminado para todas las nuevas instalaciones y modificaciones de tubos sanitarios 316L en la instalación. El equipo de mantenimiento ha sido capacitado en el sistema como herramienta de primera respuesta para trabajos de reparación y extensión de tubos en la instalación, reemplazando la práctica anterior de llamar a soldadores TIG contratados para cualquier trabajo de tubos sanitarios.

Notas técnicas para proyectos de tuberías sanitarias de grado lácteo y alimentario

Para ingenieros y equipos de adquisiciones que evalúen la soldadura orbital para alcances de tuberías similares en procesamiento de lácteos o alimentos, los siguientes parámetros técnicos de este proyecto son directamente aplicables.

Especificaciones de tubos soldados

Acero inoxidable 316L, tubo sanitario ASTM A270, rango de diámetro exterior de ½" (12.7 mm) a 4" (101.6 mm), espesor de pared de 1.5 mm a 2.5 mm. Soldaduras a tope circunferenciales de pasada única, autógenas (sin alambre de aporte). Pureza del argón: 99.999% (5N). Tiempo de preflujo: 5 segundos. Tiempo de postflujo: 15 segundos.

Selección del cabezal de soldadura

Cabezal C10 (Φ6.35 mm – Φ25.4 mm) para tubos de ½" y ¾"; cabezal C80 (Φ12.7 mm – Φ76.2 mm) para tubos de 1" a 3"; cabezal C120 (Φ19.0 mm – Φ114.3 mm) para tubos de 4". Los tres cabezales funcionaron con la misma fuente de alimentación FXT20. El cambio de cabezal promedió 8 minutos, incluyendo la transferencia de conexión de argón y la selección de programa.

Ajuste y preparación previa a la soldadura

Los extremos de los tubos se cortaron utilizando una máquina cortadora de tubos planetaria CM4 en el banco de fabricación, produciendo caras terminales cuadradas y sin rebabas sin rectificado secundario. Espacio de ajuste: cero a 0.1 mm. Los extremos de los tubos se limpiaron con acetona antes de cada unión. Sin soldaduras de punteado: el accesorio de pinza del cabezal de la serie C mantiene la alineación del tubo durante todo el ciclo de soldadura.

Especificación del agua de refrigeración

El circuito de enfriamiento interno del FXT20 se llenó con agua desionizada. El equipo de mantenimiento de la instalación verificó el nivel de agua al comienzo de cada turno y reemplazó el agua cada 30 días. Se evitó explícitamente el agua del grifo, ya que la incrustación mineral en los canales de enfriamiento de la antorcha es la causa principal de la falla prematura de la antorcha en entornos de soldadura orbital de producción continua.

Preguntas frecuentes — FXT20 para tuberías sanitarias de productos lácteos y alimentarios

¿Cumple el FXT20 los requisitos de la norma sanitaria 3-A para tuberías de productos lácteos?

Sí. La cámara de argón cerrada produce interiores de soldadura blanco plateado y sin óxido en acero inoxidable 316L que cumplen los requisitos de acabado superficial interno de la norma sanitaria 3-A n.º 63-03. No se requiere decapado ni pasivación posterior a la soldadura. El perfil del cordón de soldadura —consistente, liso y libre de socavados o solapamientos— es compatible con los requisitos de diseño de circuitos CIP (limpieza in situ) para entornos de procesamiento de productos lácteos.

¿Qué documentación ASME BPE produce el FXT20?

La impresora industrial integrada del FXT20 genera un informe de soldadura impreso por unión: número de programa de soldadura, diámetro exterior y espesor de pared del tubo, perfil de corriente por segmento (ascenso, estado estacionario, descenso), velocidad de desplazamiento, voltaje de arco, tiempos de preflujo y postflujo, y marca de tiempo. Esta salida satisface directamente los requisitos del registro de soldadura de la Sección MJ de ASME BPE y proporciona el registro de trazabilidad necesario para la documentación de puesta en marcha de instalaciones BPF. La exportación USB permite un archivo digital ilimitado.

¿Cuánto tiempo se tarda en configurar el FXT20 para un nuevo diámetro de tubo?

El cambio de cabezal entre los modelos de la serie C tarda menos de 10 minutos. Para las dimensiones de los tubos almacenadas en la Biblioteca de parámetros expertos, la selección del programa es un único paso en la pantalla táctil, sin necesidad de recalcular manualmente los parámetros. Para una nueva especificación de tubo que aún no se encuentre en la biblioteca, esta genera un programa inicial a partir de la entrada del diámetro exterior y el espesor de la pared; el ajuste fino de ese programa suele requerir de 2 a 3 soldaduras de prueba en tubos de desecho antes de la calificación de producción.

¿Puede el FXT20 soldar tubos en accesos restringidos in situ, como espacios reducidos en estanterías de tuberías o instalaciones por encima del techo?

Los cabezales de la serie C son los cabezales de soldadura orbital cerrados más compactos de la gama de productos FXT20. El cabezal C10 (para tubos de ¼" – 1") pesa 1.8 kg y se conecta a la fuente de alimentación FXT20 mediante un cable flexible de 3 metros. El cabezal se puede colocar en espacios inaccesibles para una antorcha TIG manual y su soporte. Para instalaciones donde el acceso está restringido por las tuberías existentes, elementos estructurales o condiciones por encima del techo, proporcione el plano de instalación al equipo de aplicaciones de FYID-Feiyide para confirmar el espacio libre del cabezal antes de la compra.

¿Cuál es el costo total de consumibles por unión soldada con el FXT20?

El costo de consumibles por unión en el proyecto de la planta láctea de EE. UU. estuvo dominado por el consumo de gas argón: aproximadamente 0.15 – 0.20 m³ de argón por unión (5 segundos de preflujo, 15 segundos de postflujo, ciclo de soldadura de 45 – 90 segundos dependiendo del diámetro exterior del tubo). El desgaste del electrodo de tungsteno fue insignificante: un electrodo de tungsteno duró aproximadamente 80 – 120 uniones antes de requerir un nuevo afilado con el afilador de electrodos de tungsteno incluido. El costo de reemplazo del agua de enfriamiento a precios de agua desionizada no es un costo variable significativo.
