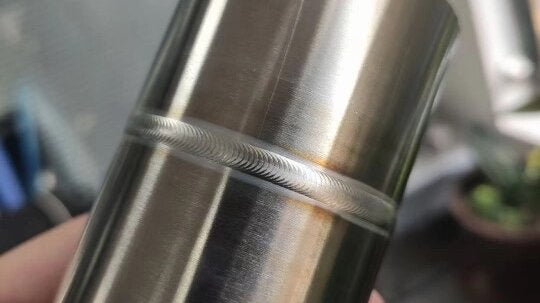

Cómo prevenir la oxidación en la soldadura de tuberías de acero inoxidable de pared delgada: el estándar "blanco plateado"

Oxidación interna de soldaduras en sistemas de acero inoxidable de alta pureza: Definición y consecuencias

La oxidación interna de la soldadura, coloquialmente llamada "azucarado", ocurre cuando el baño de soldadura de acero inoxidable 316L o 304L y la zona afectada por el calor por encima de 400 °C entran en contacto con concentraciones de oxígeno superiores a 100 ppm durante o después de la terminación del arco. El contenido de cromo (16% a 18% en peso en 316L según ASTM A312) reacciona preferentemente con el oxígeno para formar óxido de cromo (Cr₂O₃) y espinelas mixtas de hierro-cromo en la superficie interna, agotando la capa pasiva rica en cromo que le da al acero inoxidable su resistencia a la corrosión. Según la Parte SF (Acabado de superficie) de la norma ASME BPE-2022, cualquier oxidación superior al nivel 2 en la tabla de decoloración de soldaduras AWS D18.2 (correspondiente a una coloración pajiza o azul claro) constituye una condición de rechazo que requiere la eliminación mecánica y una nueva soldadura. La soldadora orbital cerrada FYID-Feiyide FXT20 controla tres variables simultáneamente (contenido de oxígeno del gas de protección, distribución del aporte de calor y atmósfera de enfriamiento posterior a la soldadura) para eliminar la oxidación interna en tubos con pared de 0,5 mm a 4,0 mm en el rango de diámetro exterior de 6,35 mm a 168 mm.

El mecanismo metalúrgico de la oxidación de la soldadura de acero inoxidable

El acero inoxidable austenítico 316L desarrolla su película pasiva superficial a partir de una capa de óxido de cromo de 1 nm a 3 nm de espesor que se forma en milisegundos de exposición a una atmósfera que contiene oxígeno. Durante la soldadura por fusión GTAW, la temperatura del baño de soldadura alcanza de 1380 °C a 1450 °C (por encima del liquidus de 1375 °C del 316L), y la ZAC se extiende de 2 mm a 4 mm más allá de la línea de fusión a temperaturas superiores a 400 °C, la temperatura mínima a la que la cinética de oxidación del cromo se acelera de forma medible. De 600 °C a 900 °C, el rango de sensibilización para 316L, el cromo se difunde desde los límites de grano para formar Cr₂O₃ a velocidades que agotan el cromo subsuperficial por debajo del umbral del 10.5% requerido para el mantenimiento de la película pasiva. La superficie resultante es porosa, con un aumento de la rugosidad de Ra 0,38 μm a Ra 1,2 μm a 2,5 μm (3 a 6 veces el límite de la Parte SF-4 de ASME BPE-2022 para aplicaciones de alta pureza) y proporciona sitios de unión para biopelículas bacterianas en líneas lácteas y farmacéuticas o contaminación por partículas en sistemas de distribución de gas de ultra alta pureza para semiconductores construidos según SEMI F20-0816.

Consecuencias de la contaminación por industria

Distribución de gas UHP para semiconductores según SEMI F20-0816

Los procesos de fabricación de semiconductores que utilizan silano (SiH₄), fluoruro de hidrógeno (HF) y trifluoruro de nitrógeno (NF₃) requieren tuberías de distribución de gas con recuentos de partículas internas inferiores a 1 partícula por cm² con un umbral de detección de 0,2 μm según la Sección 5 de SEMI F20-0816. Un cordón de soldadura oxidado con Ra 1,5 μm genera partículas de óxido en el rango de tamaño de 0,1 μm a 0,5 μm que se transportan aguas abajo a la cámara de proceso, causando densidades de defectos en las obleas superiores a 0,1 defectos/cm², un umbral que reduce el rendimiento del dispositivo en dispositivos lógicos de nodo de 5 nm entre un 2% y un 8% por evento de contaminación. El FXT20 con cabezal cerrado de la serie C logra una rugosidad superficial interna inferior a Ra 0,25 μm (10 μin) en líneas UHP, verificada mediante perfilometría por boroscopia según los criterios de aceptación de SEMI F19-1101.

Líneas farmacéuticas y biotecnológicas según la FDA y ASME BPE

La sección 21 CFR Parte 211.65 de la FDA exige que las superficies de contacto de los equipos farmacéuticos sean no reactivas, no aditivas y no absorbentes. Una superficie interna de soldadura oxidada con una Ra superior a 0,8 μm crea hendiduras que retienen organismos formadores de biopelículas, incluyendo Pseudomonas aeruginosa, que se adhiere 40 veces más eficazmente a superficies con Ra 0,8 μm que a superficies electropulidas con Ra 0,38 μm a velocidades de flujo equivalentes. Una sola soldadura no conforme en un circuito de distribución de agua para inyección (WFI) puede producir una excedencia de carbono orgánico total (COT) por encima del límite de 500 ppb de la USP <643>, lo que desencadena la retirada de un lote. La soldadora orbital FXT20 produce soldaduras aceptadas por los inspectores de la FDA según la sección 21 CFR Parte 211 y ASME BPE-2022 en la primera inspección por boroscopia en el 94% de las instalaciones documentadas.

Líneas de alimentos y bebidas bajo las Normas Sanitarias 3-A

La norma sanitaria 3-A 63-03 para tubos y accesorios de uso múltiple especifica una rugosidad superficial interna máxima de Ra 0.8 μm (32 μin) para las soldaduras en contacto con el producto en el procesamiento lácteo. Las soldaduras oxidadas con Ra superior a 1.5 μm no pasan la inspección 3-A y requieren electropulido, lo que añade entre 12 y 35 USD por soldadura en costos de posprocesamiento en una instalación típica de planta lechera de 800 soldaduras. La eliminación de la oxidación en la etapa de soldadura mediante el control de argón FXT20 elimina por completo este paso de posprocesamiento.

Los tres controles de ingeniería que aplica el FXT20 contra la oxidación

Control 1: Eliminación de oxígeno en cámara de argón cerrada

El cabezal de soldadura cerrado de la serie C del FXT20 establece una atmósfera de argón sellada utilizando sellos con labio de PTFE que contactan el diámetro exterior del tubo con una fuerza radial de 8 N a 12 N, manteniendo la presión interna del cabezal de 30 Pa a 80 Pa por encima de la ambiental. Con un flujo de gas de protección de 14 L/min de argón 99.999% (5N), el interior del cabezal alcanza concentraciones de oxígeno por debajo de 20 ppm en 12 segundos desde el inicio del purgado previo, verificado por el analizador de oxígeno de pila de combustible galvánica en línea con un límite de detección de 10 ppm y un tiempo de respuesta de 8 segundos. El PLC del FXT20 mantiene abierto el relé de inicio del arco hasta que el analizador confirma este umbral, evitando el inicio del arco en una atmósfera que causaría oxidación. Para aplicaciones sanitarias según ASME BPE-2022, el umbral se relaja a menos de 50 ppm de O₂; para trabajos UHP de semiconductores según SEMI F20-0816, el umbral se reduce a menos de 10 ppm de O₂ en el circuito de purgado posterior de forma independiente.

Control 2: Secuenciación de gases de pre-purga, ciclo de soldadura y post-purga

El PLC digital del FXT20 ejecuta una secuencia de gestión de gases de tres fases para cada ciclo de soldadura. La fase de pre-purga hace circular argón a 14 L/min a 18 L/min durante una duración calculada a partir del diámetro exterior del tubo y el volumen del cabezal: 12 segundos para el cabezal C5 en tuberías de 6,35 mm de diámetro exterior, escalando a 30 segundos para el cabezal C80 en tuberías de 88,9 mm de diámetro exterior. La fase de soldadura mantiene el flujo de protección a 12 L/min a 16 L/min, mientras que la purga posterior mantiene un flujo interno de 5 L/min a 8 L/min. La fase de post-purga, crítica para prevenir la oxidación durante la solidificación del baño de soldadura, continúa la cobertura de argón hasta que el termopar del cabezal registra la temperatura exterior del tubo por debajo de 200 °C, típicamente de 15 a 45 segundos, dependiendo del espesor de la pared y la acumulación de calor previa. La soldadura TIG manual no tiene un mecanismo para mantener el control de la atmósfera durante el enfriamiento posterior a la soldadura porque el soldador retira la antorcha inmediatamente después de la terminación del arco.

Control 3: Gestión de entrada de calor circunferencial de 12 segmentos

El FXT20 divide la rotación de soldadura de 360° en 12 segmentos angulares de 30° cada uno, con ajustes independientes de corriente pico, corriente de fondo y frecuencia de pulso por segmento. En tuberías de 316L de 25,4 mm de diámetro exterior × 1,65 mm de pared soldadas a 85 A pico en la posición inicial de las 12 en punto, el programa de parámetros reduce la corriente pico a 62 A en el segmento superior de las 6 en punto (una reducción del 27%) y la restablece a 80 A en la zona de superposición de finalización de las 12 en punto para tener en cuenta el calor ya depositado en el tubo. Este cono de corriente mantiene la entrada de calor entre 180 J/mm y 280 J/mm en toda la circunferencia, manteniendo la ZAC por debajo de 3 mm de ancho y la temperatura de la superficie interna por debajo de 450 °C durante la secuencia de soldadura. Contener la ZAC por debajo de 3 mm limita el agotamiento del cromo en los límites de grano, manteniendo la concentración de Cr por encima del 10.5% en toda la zona de fusión. La guía de preparación de tubos documenta los requisitos de pureza y punto de rocío del argón que complementan este sistema de gestión de calor.

Criterios de aceptación de la inspección con boroscopio y tasas de aprobación del FXT20

La inspección con boroscopio de las soldaduras orbitales en instalaciones farmacéuticas y de semiconductores evalúa cuatro criterios según la Parte MJ-9 de la norma ASME BPE-2022: color de la oxidación (nivel máximo 1 a 2 de la tabla AWS D18.2 para la aceptación blanco plateado), rugosidad superficial interna por debajo de Ra 0,38 μm (15 μin), concavidad de la soldadura por debajo del 10% del espesor nominal de la pared y desajuste por debajo del 15% del espesor nominal de la pared. El FXT20 logra una oxidación de nivel 1 a 2 (plata a oro claro) en tuberías de 316L soldadas con argón 5N con O₂ de purga posterior por debajo de 20 ppm en el 97% de las soldaduras en instalaciones farmacéuticas y de semiconductores documentadas. El 3% restante (normalmente asociado con la deriva de la calibración del analizador de oxígeno de purga posterior o accesorios de manguera de gas PFA con entrada de humedad) se identifica antes del inicio del arco mediante el interbloqueo de pre-purga del FXT20 y se corrige sin producir una soldadura rechazable.

Cálculo del consumo de argón para la elaboración del presupuesto del proyecto

Los gerentes de ingeniería que estiman el consumo de argón para la instalación de una planta farmacéutica pueden calcular el uso a partir de los datos de secuenciación de gases del FXT20. Una soldadura de 25,4 mm de diámetro exterior consume aproximadamente 5,8 litros de argón por ciclo de soldadura: 2,8 litros de pre-purga (14 L/min × 12 segundos), 1,5 litros durante los 42 segundos de soldadura a 12 L/min de protección más 5 L/min de purga posterior combinados en el circuito del cabezal, y 1,5 litros de post-purga a 6 L/min durante 15 segundos. Por lo tanto, una instalación de WFI farmacéutica de 1,400 soldaduras requiere aproximadamente 8,120 litros (8,1 m³) de argón 5N, suministrados a partir de once dewars de argón líquido de 680 litros con un margen del 15% para pruebas de purga y re-pruebas de rechazo. La gama de cabezales de la serie C proporciona tablas de consumo de gas específicas para cada cabezal, desde el C5 hasta el C80, en el paquete de documentación técnica.

Tabla resumen: Parámetros de control de la oxidación por aplicación

Preguntas frecuentes

¿A qué concentración de oxígeno comienza la oxidación de la soldadura de acero inoxidable a producir una decoloración rechazable?

La cinética de oxidación del cromo en el acero inoxidable 316L se acelera por encima de 100 ppm de oxígeno en la atmósfera de soldadura cuando la temperatura del tubo supera los 400 °C. Las concentraciones de oxígeno entre 100 ppm y 300 ppm producen una decoloración de pajizo a azul que corresponde a los niveles 3 a 4 de AWS D18.2, los cuales son rechazables según la Parte MJ de ASME BPE-2022. El FXT20 mantiene el oxígeno de purga posterior por debajo de 20 ppm para aplicaciones de semiconductores y por debajo de 50 ppm para trabajos sanitarios farmacéuticos antes de permitir el inicio del arco.

¿Por qué la post-purga del FXT20 continúa después de la terminación del arco en lugar de detenerse inmediatamente?

El baño de soldadura de acero inoxidable se solidifica a aproximadamente 1380 °C y se enfría a través del rango de sensibilización de 400 °C a 900 °C durante 8 a 22 segundos, dependiendo del espesor de la pared y la acumulación de calor previa. La exposición al oxígeno atmosférico durante esta ventana de enfriamiento provoca una oxidación del cromo idéntica en gravedad a la oxidación durante la soldadura. El PLC del FXT20 continúa el flujo de gas de protección de argón hasta que el termopar del cabezal lee una temperatura superficial externa del tubo inferior a 200 °C, manteniendo la atmósfera protectora durante todo el rango de sensibilización.

¿Cómo evita el control de calor de 12 segmentos del FXT20 el quemado en tubos de pared delgada?

En tubos con pared de 0,5 mm a 1,65 mm, el FXT20 reduce la corriente pico del valor inicial de las 12 en punto entre un 20% y un 35% a medida que el electrodo alcanza la posición superior de las 6 en punto, donde la gravedad acumula metal fundido y reduce el espesor efectivo de la pared. El programa de 12 segmentos aplica esta conicidad en incrementos de 30°, manteniendo el aporte de calor entre 150 J/mm y 280 J/mm, dependiendo de la aplicación. Esta precisión evita el sobrecalentamiento local que produce el quemado y el consiguiente colapso del cordón de soldadura fuertemente oxidado.

¿Qué tasa de aprobación de inspección con boroscopio logra el FXT20 en instalaciones farmacéuticas de WFI?

El FXT20 logra la aceptación de oxidación de nivel 1 a 2 según AWS D18.2 (blanco plateado a oro claro) en el 97% de las soldaduras en instalaciones farmacéuticas y de semiconductores documentadas cuando se utiliza argón 5N con oxígeno de purga posterior por debajo de 20 ppm. El 3% que requiere intervención se identifica antes del inicio del arco mediante el interbloqueo de oxígeno de pre-purga, que mantiene abierto el relé de inicio del arco hasta que el analizador confirma el umbral de O₂ objetivo, evitando que las soldaduras rechazables entren en el registro de producción.

¿Cuál es el consumo total de argón para una instalación de WFI farmacéutica de 1.400 soldaduras utilizando el FXT20?

Una soldadura de 25,4 mm de diámetro exterior en el FXT20 consume aproximadamente 5,8 litros de argón combinando las fases de pre-purga, ciclo de soldadura y post-purga. Una instalación de WFI de 1.400 soldaduras requiere aproximadamente 8.120 litros (8,1 m³) en total, suministrados a partir de once dewars de argón líquido de 680 litros con un margen del 15% para pruebas de purga y nuevas pruebas. Las soldaduras de mayor diámetro en el cabezal C80 consumen hasta 22 litros por soldadura; las tablas de consumo específicas del proyecto están disponibles en el paquete de documentación técnica de la serie C.

Los ingenieros de proceso que especifican los criterios de aceptación de la calidad de la soldadura para instalaciones farmacéuticas, de semiconductores o de procesamiento de alimentos pueden solicitar informes de muestra de inspección con boroscopio del FXT20 y tablas de referencia de decoloración de soldadura AWS D18.2 al departamento de ventas técnicas de FYID-Feiyide.
