Máquina de soldadura orbital automática inteligente tipo oruga G168 — Soldador de tuberías en todas las posiciones MIG/MAG/FCAW ≥Φ219mm, espesor de 5–100mm



Máquina de soldadura orbital inteligente tipo oruga G168 — Soldadora automática de tubos en todas las posiciones MIG/MAG/FCAW para diámetros de tubo ≥ Φ219 mm, espesor de pared de 5 mm a 100 mm

La FYID-Feiyide G168 es un sistema inteligente de soldadura orbital automática montado sobre orugas, diseñado para la soldadura circunferencial en todas las posiciones de tubos industriales de gran diámetro con espesores de pared de 5 mm a 100 mm. El sistema admite procesos de soldadura MIG, MAG, FCAW (soldadura por arco con núcleo de fundente), GMAW, pulsado estándar y pulsado doble, lo que lo convierte en uno de los sistemas de soldadura automática de tubos más versátiles en cuanto a procesos disponibles para aplicaciones de acero al carbono, acero inoxidable, acero aleado y acero de baja temperatura.

A diferencia de los cabezales de soldadura orbital tipo abrazadera que requieren una interfaz de montaje fija, el G168 se desplaza a lo largo de una oruga de acero para resortes personalizada que se instala directamente en el tubo. El sistema de oruga se adapta a diámetros de tubo desde Φ219 mm en adelante sin límite superior de diámetro, cubriendo tuberías de transmisión de gran calibre, tuberías ascendentes marinas, pilotes de tubos estructurales y recipientes a presión de gran diámetro que quedan fuera del rango de las abrazaderas de soldadura orbital convencionales.

El G168 integra docenas de tecnologías patentadas en el control automático de soldadura, servomotor electrónico multieje, control inteligente de parámetros por zonas y detección electrónica de fallas. El sistema de control de potencia se basa en una fuente de energía de soldadura protegida por gas completamente digital de KEMPPI (Finlandia), una plataforma de grado industrial reconocida mundialmente y especificada para soldaduras de producción de bajo salpicadura, alta deposición y alto ciclo de trabajo. El control remoto inalámbrico WiFi a través de una pantalla táctil a color de 5 pulgadas permite el ajuste completo de los parámetros de soldadura desde una distancia segura durante el ciclo de soldadura, sin que el operador tenga que acercarse al arco.

La eficiencia de soldadura con la G168 es de 3 a 4 veces mayor que la soldadura manual SMAW (soldadura por arco con electrodo revestido) en uniones de tuberías equivalentes, con propiedades de soldadura consistentes y repetibles en cada unión en la serie de producción, independientemente de la variabilidad de la habilidad del operador o la fatiga.

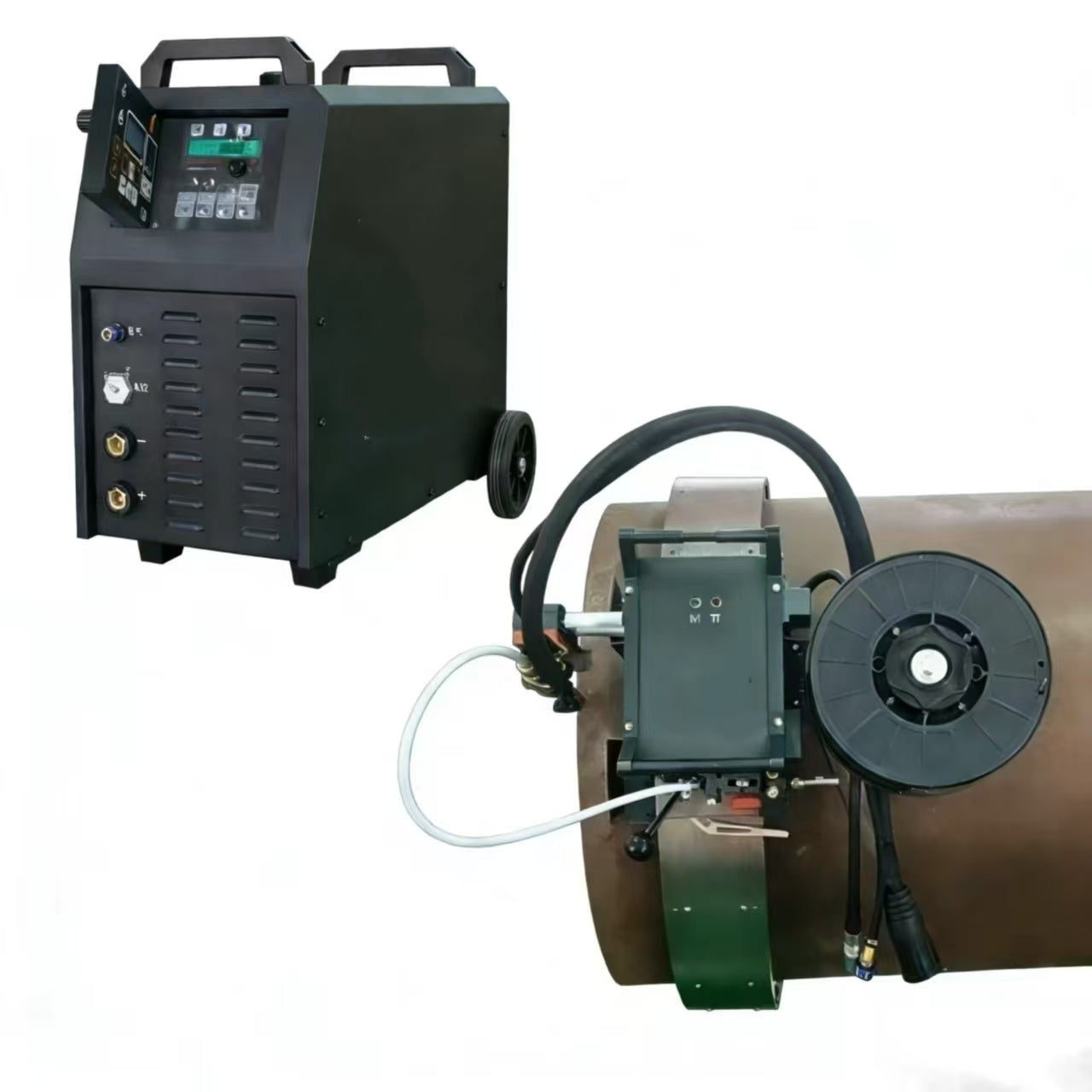

Composición del sistema G168 — Cabezal de soldadura, sistema de control de potencia y unidad de control remoto

El sistema de soldadura orbital automático G168 consta de tres subsistemas integrados que operan juntos como una plataforma completa de soldadura de producción:

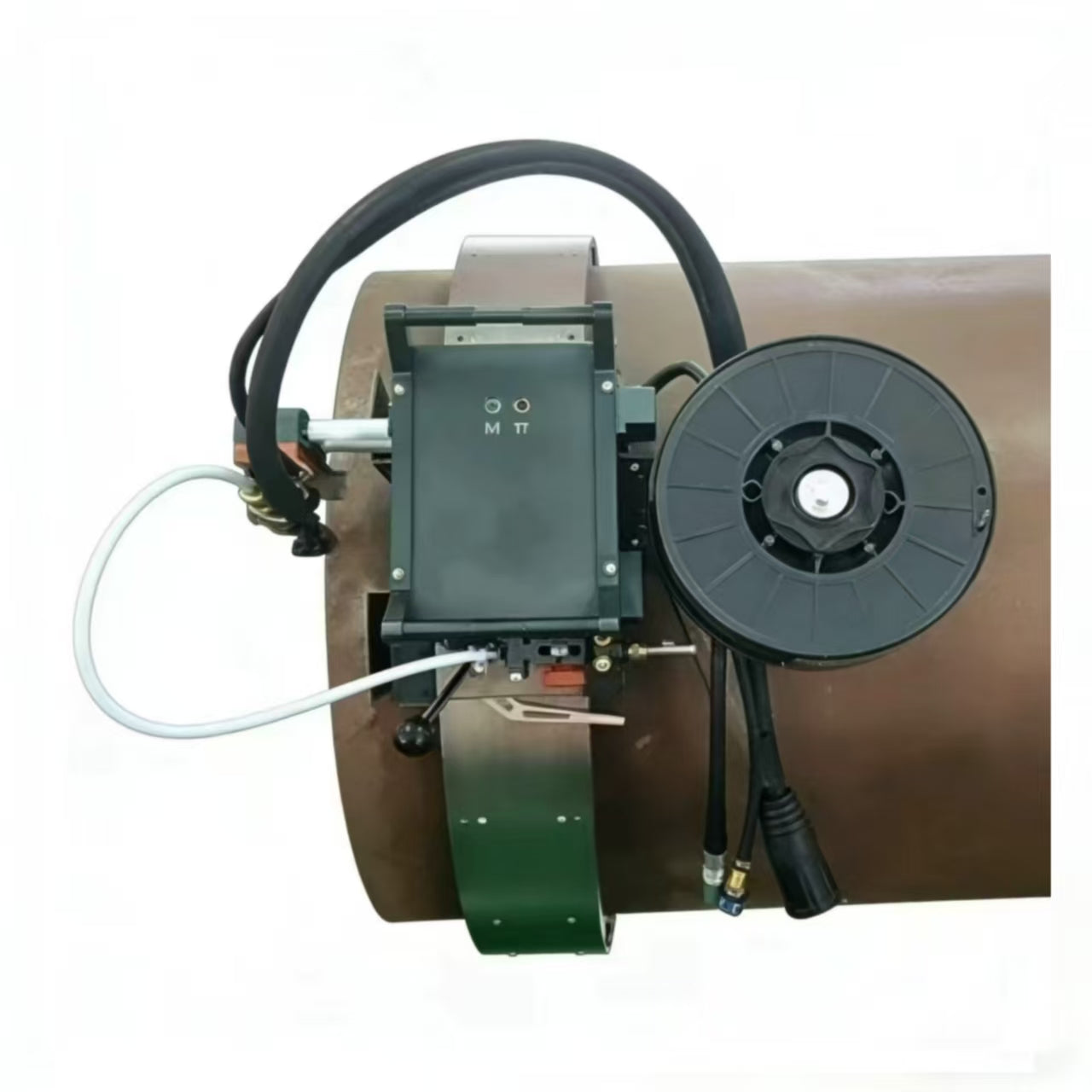

Cabezal de soldadura G168 — Unidad de accionamiento orbital en todas las posiciones montada sobre oruga

El cabezal de soldadura G168 es la unidad de accionamiento orbital y posicionamiento de la antorcha que se desplaza a lo largo de la oruga montada en el tubo. Aloja el motor de accionamiento de par constante, los ejes de oscilación X/Y del motor paso a paso, el sistema de movimiento vertical AVC (Control de Voltaje de Arco), el alimentador de alambre integrado y el sensor de ángulo que proporciona retroalimentación posicional para el sistema de control automático de parámetros de 12 o 24 zonas. El cabezal de soldadura se monta en la oruga a través de la interfaz de hebilla rápida y se puede instalar y quitar en menos de 1 minuto. Las dimensiones del cabezal son 231 × 306 × 230 mm (436 × 306 × 239 mm con sistema de alimentación de alambre); el peso del cabezal es de 11 kg.

Sistema de control de potencia KEMPPI totalmente digital — MIG/MAG/Pulso/Doble pulso

El sistema de control de potencia G168 se basa en una fuente de energía de soldadura protegida por gas totalmente digital de KEMPPI (Finlandia). Las fuentes de energía KEMPPI están especificadas para aplicaciones de soldadura de producción industrial que requieren bajo salpicadura, alta velocidad de soldadura, alto ciclo de trabajo y estabilidad de la forma de onda del arco en todo el rango de corriente y voltaje. La estructura integrada aloja todos los componentes —fuente de energía, accionamiento de alambre, sistema de enfriamiento y electrónica de control— en una única unidad móvil sobre ruedas universales, adecuada para el movimiento en el sitio en entornos de soldadura de campo difíciles.

Unidad de control remoto WiFi inalámbrica de 5 pulgadas — Interfaz de pantalla táctil de mano

La unidad de control remoto G168 es una pantalla táctil a color de alta definición de 5 pulgadas de mano que se comunica con el cabezal de soldadura y la fuente de alimentación a través de WiFi inalámbrico. El control remoto permite al operador ajustar todos los parámetros de soldadura en tiempo real durante el ciclo de soldadura —selección del cordón de soldadura, velocidad de soldadura, velocidad de alimentación del alambre, acción de oscilación, movimiento vertical (AVC) y corrección de la longitud del arco— sin acercarse al arco. Los modos de funcionamiento manual y automático se pueden cambiar directamente desde la pantalla táctil. El control remoto cabe en una mano y está diseñado ergonómicamente para su uso en el campo en todas las condiciones climáticas.

Tecnologías patentadas centrales en el sistema de soldadura orbital tipo oruga G168

Motor de accionamiento de par constante — Velocidad de desplazamiento precisa en todas las posiciones

El cabezal de soldadura G168 es impulsado por un motor de par constante que mantiene un posicionamiento rotacional preciso y una velocidad de desplazamiento constante desde plano (0°) hasta vertical (90°) y por encima (180°) y de vuelta a través de toda la circunferencia de 360°. En la soldadura orbital tipo oruga en tuberías de gran diámetro, el motor de accionamiento debe superar una carga gravitacional variable a medida que el cabezal atraviesa posiciones elevadas y verticales en una oruga de gran radio. El diseño de par constante compensa esta variación de carga, manteniendo la velocidad de desplazamiento programada sin desviaciones en ninguna posición, asegurando una entrada de calor constante por unidad de longitud y una geometría uniforme del cordón en toda la unión.

Cabezal ligero con cuerpo ultradelgado — Acceso a espacios confinados y reducción de la fatiga del operador

El cabezal de soldadura G168 está diseñado con un cuerpo ligero (11 kg) y un perfil ultradelgado (306 mm de ancho). La geometría compacta permite instalar y operar el cabezal en zanjas de tuberías confinadas, plataformas marinas de tuberías, compartimentos de barcos y corredores de tuberías de plantas industriales donde los grandes conjuntos de cabezales de soldadura no pueden encajar. El cuerpo ligero reduce significativamente la fatiga del operador durante la instalación, el reposicionamiento y la extracción en producciones con un gran número de uniones, particularmente en proyectos de tuberías transcontinentales donde el sistema puede ser reposicionado docenas de veces al día.

Estructura inferior totalmente cerrada — Exclusión de residuos (patente exclusiva)

El cabezal de soldadura G168 incorpora una estructura inferior totalmente cerrada, una patente exclusiva de FYID-Feiyide. La base cerrada evita que las limaduras de hierro, las salpicaduras de soldadura, los residuos de amolado y la cascarilla de tubería entren en los componentes de accionamiento mecánico del cabezal de soldadura durante la fabricación. En entornos de soldadura de tuberías de campo —donde la amoladura de las tapas de soldadura, la eliminación de las soldaduras de fijación y las operaciones de corte térmico se producen muy cerca del equipo de soldadura—, la entrada de residuos es una causa principal de desgaste prematuro del mecanismo de accionamiento y de fallas en el control electrónico. La estructura inferior cerrada prolonga significativamente la vida útil y reduce el mantenimiento no planificado en comparación con los diseños de cabezales de soldadura de oruga de base abierta.

Alto rendimiento dinámico y par de salida — Estabilidad de la calidad de la soldadura en orugas de gran radio

El sistema de accionamiento G168 está diseñado para un alto rendimiento dinámico y un alto par de salida a lo largo del ciclo de rotación. En tuberías de gran diámetro (Φ500 mm, Φ1000 mm y superiores), el radio de la oruga es grande y el vector de carga gravitacional que actúa sobre el motor de accionamiento cambia significativamente entre las posiciones plana, vertical y superior. La alta salida de par dinámico asegura que las desviaciones de velocidad de desplazamiento causadas por estos cambios de carga gravitacional se corrijan en milisegundos, manteniendo la velocidad de desplazamiento programada especificada en cada zona del programa de soldadura. Esta estabilidad mecánica es el factor principal que garantiza una anchura de cordón, penetración y características de fusión constantes desde la pasada de raíz hasta la pasada de cobertura en tuberías de gran calibre y pared gruesa.

Control del eje X/Y del motor paso a paso — Posicionamiento de oscilación de precisión

La oscilación transversal (tejedura) de la antorcha de soldadura es controlada por motores paso a paso en los ejes X e Y. El control de motores paso a paso proporciona una precisión de posicionamiento de circuito cerrado en fracciones de milímetro, asegurando que el ancho de oscilación (2 mm – 30 mm, ajustable continuamente), el tiempo de permanencia izquierdo (0 – 2 s), el tiempo de permanencia derecho (0 – 2 s) y la velocidad de oscilación (0 – 50, ajustable continuamente) se ejecuten con los valores programados en cada posición del ciclo de rotación. En la soldadura en todas las posiciones en tuberías de pared gruesa, el control preciso de la oscilación es fundamental para una unión de bordes consistente y una colocación de cordones entre pasadas en espesores de pared de 5 mm a 100 mm. La arquitectura del motor paso a paso elimina la deriva de posicionamiento que caracteriza a los sistemas de oscilación de motor de corriente continua.

Oscilación de péndulo inteligente — Capacidad para paredes de hasta 100 mm de espesor

La función inteligente de oscilación de péndulo (OSC) de la G168 ajusta dinámicamente los parámetros de oscilación —ancho, frecuencia y tiempo de permanencia— en función de la zona y capa de soldadura programadas, lo que permite una soldadura de relleno multipase consistente en uniones de ranura en V y en U profundas en paredes de tubería de hasta 100 mm de espesor. Esta capacidad para paredes de 100 mm es un avance globalmente significativo en la soldadura orbital automática en todas las posiciones, extendiendo la soldadura a máquina al territorio de las especificaciones más pesadas de tuberías, elevadores marinos y pilotes estructurales, anteriormente accesibles solo mediante GMAW semiautomática o manual. Se recomienda un espesor de capa por pasada de ≤ 5 mm; para una tubería de pared de 10 mm, una secuencia de 2 capas es la configuración estándar.

Control de partición inteligente de 12 y 24 zonas — Ajuste automático de parámetros por posición

El sistema de control automático de soldadura del G168 divide la circunferencia del tubo de 360° en 12 zonas (30° cada una) o 24 zonas (15° cada una), con cada zona llevando parámetros de soldadura independientes. Un sensor de ángulo interno proporciona retroalimentación posicional en tiempo real al sistema de control, lo que activa transiciones automáticas de parámetros a medida que el cabezal de soldadura cruza los límites de la zona. Esta arquitectura basada en zonas replica los ajustes de parámetros posicionales que un soldador manual certificado realiza instintivamente —aumentando la corriente y reduciendo la velocidad de desplazamiento en la parte superior, ajustando el tiempo de permanencia de la oscilación para la horizontal— pero ejecutando estos ajustes de manera consistente, zona por zona, soldadura por soldadura, sin intervención del operador ni efectos de fatiga. La configuración de 24 zonas proporciona un control posicional más preciso para aplicaciones críticas donde las transiciones de parámetros deben gestionarse de cerca.

Programa experto de fusión inteligente KEMPPI — Control de la forma de onda del arco y estabilización de cortocircuitos

La fuente de energía KEMPPI integrada en la G168 incluye un programa experto de fusión inteligente que añade características de cortocircuito controladas tanto a los modos GMAW estándar como a los pulsados. El sistema de seguimiento de la forma de onda del arco controlado por computadora monitorea y ajusta la forma de onda del arco en tiempo real para mantener el charco fundido en la posición óptima en cada zona, lo que permite GMAW de características planas y GMAW pulsado con una estabilidad de arco confiable y salpicaduras mínimas. Esta gestión de la forma de onda del arco es particularmente importante en la soldadura en todas las posiciones, donde el comportamiento del charco de soldadura cambia significativamente entre las posiciones plana, vertical y elevada debido a los efectos gravitacionales sobre el metal líquido.

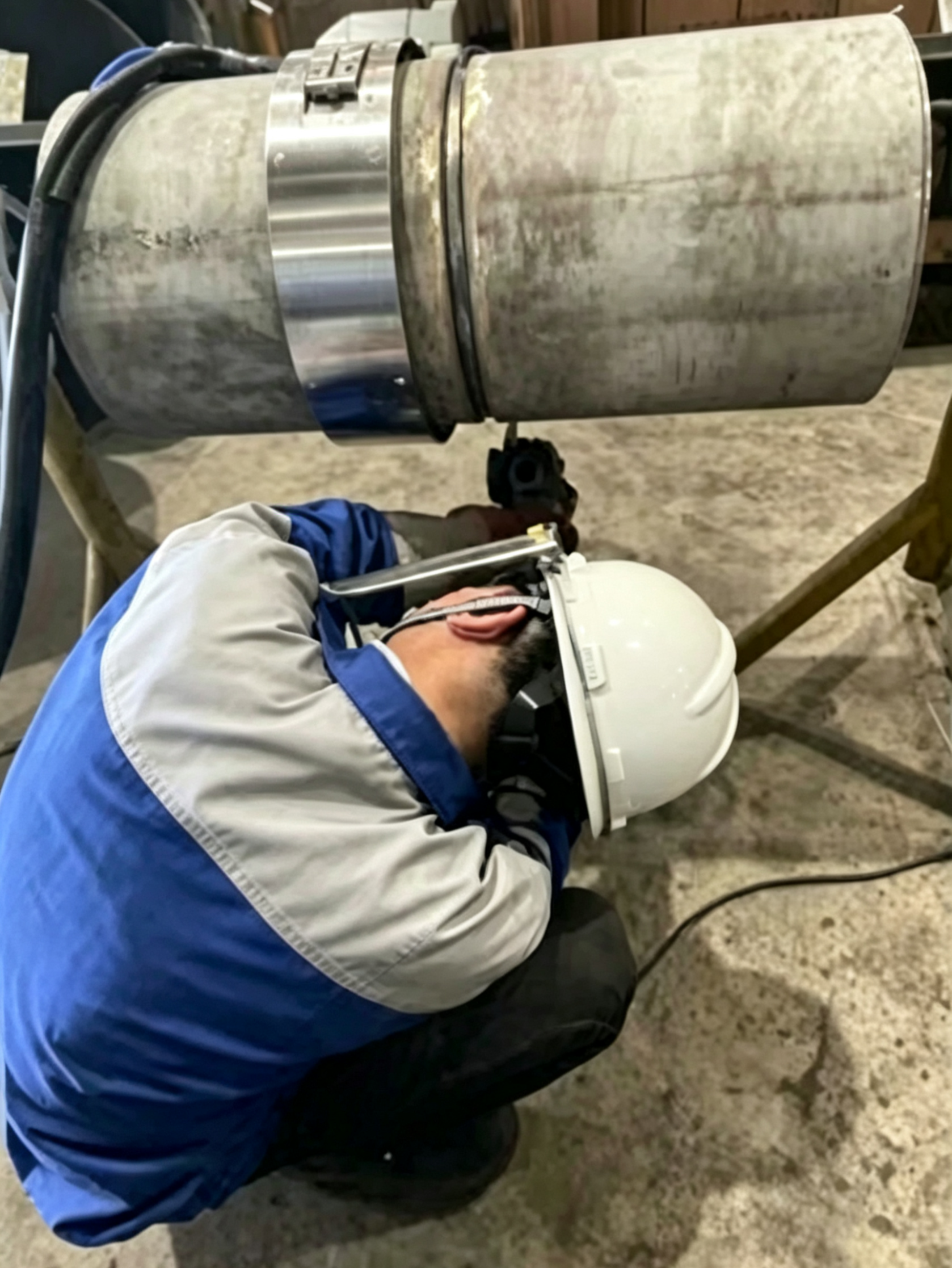

Sistema de rieles de hebilla rápida exclusivo — Instalación en 1 minuto

El G168 opera con un riel personalizado equipado con un sistema exclusivo de hebilla rápida patentado por FYID-Feiyide. El riel se puede montar y desmontar completamente en la tubería en 1 minuto, lo que permite un reposicionamiento rápido entre juntas en una corrida de producción, un factor de eficiencia crítico en proyectos de tuberías transcontinentales donde cientos de juntas deben soldarse en secuencia. El riel cuenta con un diseño de bloque de soporte retráctil para una estabilidad auto-adaptativa en diversas condiciones de superficie de la tubería, y un sistema de engranaje de enganche oclusivo que proporciona un desplazamiento del cabezal de alta precisión con cero holgura, lo que contribuye directamente a la precisión de la geometría del cordón y la calidad de la soldadura. El material del riel es acero para muelles de alta calidad con una excelente resistencia al desgaste, resistencia a bajas temperaturas (hasta −40°C), resistencia a la oxidación y a la corrosión, con alta resistencia a la fluencia, alta resistencia a la fatiga y suficiente tenacidad para un uso repetido en el campo.

El ancho de la oruga es de solo 110 mm. Para tuberías con aislamiento térmico, la oruga se puede instalar y operar sin cortar la capa de aislamiento, una ventaja práctica significativa para la rehabilitación de tuberías en servicio y aplicaciones de soldadura en caliente que elimina los costos de eliminación y reemplazo del aislamiento.

Especificaciones técnicas del sistema G168 — Cabezal de soldadura y sistema de control de potencia

Cabezal de soldadura G168 — Parámetros técnicos completos

Parámetro	Especificación
Modelo	G168
Tensión de funcionamiento	CC 12 V – 35 V; CC 24 V típica; potencia nominal < 100 W
Rango de corriente de soldadura	80 A – 500 A
Rango de voltaje de soldadura	16 V – 35 V
Velocidad de soldadura	50 – 900 mm/min, ajustable continuamente (ilimitado)
Velocidad de alimentación de alambre	0 – 2500 mm/min
Velocidad de oscilación	0 – 50 (ajustable continuamente)
Ancho de oscilación	2 mm – 30 mm, ajustable continuamente
Tiempo de permanencia (izquierda/derecha, independiente)	0 – 2 s, ajustable continuamente por lado
Ajuste del ángulo del cabezal	± 15°
Diámetro de tubería aplicable	≥ Φ219 mm (sin límite superior)
Espesor de pared aplicable	5 mm – 100 mm
Diámetro de alambre de soldadura	Φ1.0 mm – Φ1.2 mm
Control de zona de soldadura	Control automático de partición de 12 o 24 zonas (sensor de ángulo interno)
Motor de accionamiento	Motor de par constante (estabilidad de velocidad de desplazamiento en todas las posiciones)
Control del eje de oscilación	Motor paso a paso, doble eje X/Y
Tiempo de instalación de la oruga	≤ 1 minuto (patente exclusiva de hebilla rápida)
Ancho de la oruga	110 mm (se adapta a aislamiento térmico sin cortar)
Material de la oruga	Acero de resorte de alta calidad (resistente al desgaste, bajas temperaturas, oxidación y corrosión)
Control remoto	WiFi inalámbrico; pantalla táctil a color HD de 5 pulgadas; operación con una sola mano
Temperatura de funcionamiento	−20°C a +60°C
Temperatura de almacenamiento	−20°C a +60°C
Rango de temperatura ambiente (sitio)	−40°C a +75°C
Humedad ambiente	20% – 90% (sin condensación)
Dimensiones (cabezal de soldadura)	231 × 306 × 230 mm
Dimensiones (con alimentador de alambre)	436 × 306 × 239 mm
Peso (cabezal de soldadura)	11 kg

Sistema de control de potencia (KEMPPI totalmente digital) — Parámetros técnicos completos

Parámetro	Especificación
Procesos de soldadura	MIG, MAG, FCAW, GMAW, GMAW pulsado, GMAW doble pulsado
Entrada de voltaje de potencia	Trifásico, 50/60 Hz, 400 V (−15% / +20%)
Potencia nominal a 60% ED	22.1 KVA
Potencia nominal a 100% ED	16.0 KVA
Corriente de salida a 60% ED	500 A
Corriente de salida a 100% ED	390 A
Rango de corriente de soldadura (MIG)	10 A – 500 A
Rango de voltaje de soldadura (MIG)	10 V – 50 V
Voltaje sin carga (MIG/MAG/Pulso)	80 V
Potencia sin carga	100 W
Factor de potencia (a corriente máxima)	0.9
Eficiencia (a corriente máxima)	88%
Fusible (retardado)	35 A
Capacidad mínima de cortocircuito (Ssc)	5.5 MVA
Nivel de EMC	Clase A
Grado de protección	IP23S
Suministro de dispositivo auxiliar	50 V CC / 100 W
Suministro de dispositivo de enfriamiento	24 V CC / 50 VA
Rango de temperatura de almacenamiento	−40°C a +60°C
Dimensiones (L × A × H)	690 × 320 × 830 mm
Movilidad	Ruedas universales en la base; estructura integrada; portátil para campo

Parámetros del proceso de soldadura — Consumibles y gas de protección

Parámetro	Especificación
Opciones de gas de protección	CO₂ (100%) o gas mezclado (80% Ar + 20% CO₂)
Tipo de alambre de soldadura	Alambre sólido o alambre con núcleo de fundente (FCAW)
Diámetro del alambre de soldadura	Φ1.0 mm – Φ1.2 mm
Espesor de capa recomendado por pasada	≤ 5 mm por capa (p. ej., 2 capas para pared de 10 mm; hasta ~20 capas para pared de 100 mm)
Materiales compatibles	Acero al carbono, acero inoxidable, acero aleado, acero de baja temperatura

G168 vs. SMAW manual — Comparación de eficiencia

Criterio	G168 soldadura orbital automática MIG/MAG	SMAW manual (soldadura con electrodo revestido)
Velocidad de soldadura	50 – 900 mm/min (programable)	Normalmente 80 – 200 mm/min (depende del soldador)
Tasa de deposición	Alta (alambre continuo GMAW; hasta 500 A)	Baja (cambios de electrodo; tiempo de arco encendido típico del 60 al 80%)
Eficiencia relativa	3–4 veces superior a la SMAW manual	Referencia base
Consistencia de la soldadura	Controlada por programa; independiente del operador	Dependiente de la habilidad y fatiga del soldador
Nivel de salpicadura	Bajo (control de forma de onda de arco KEMPPI)	Mayor (dependiente del proceso)
Capacidad en todas las posiciones	Sí — control automático de parámetros de 12/24 zonas	Sí — se requiere soldador certificado por posición
Documentación	Almacenamiento y recuperación digital de parámetros; registro remoto WiFi	Solo cumplimiento manual de WPS

Aplicaciones industriales del sistema de soldadura orbital inteligente tipo oruga G168

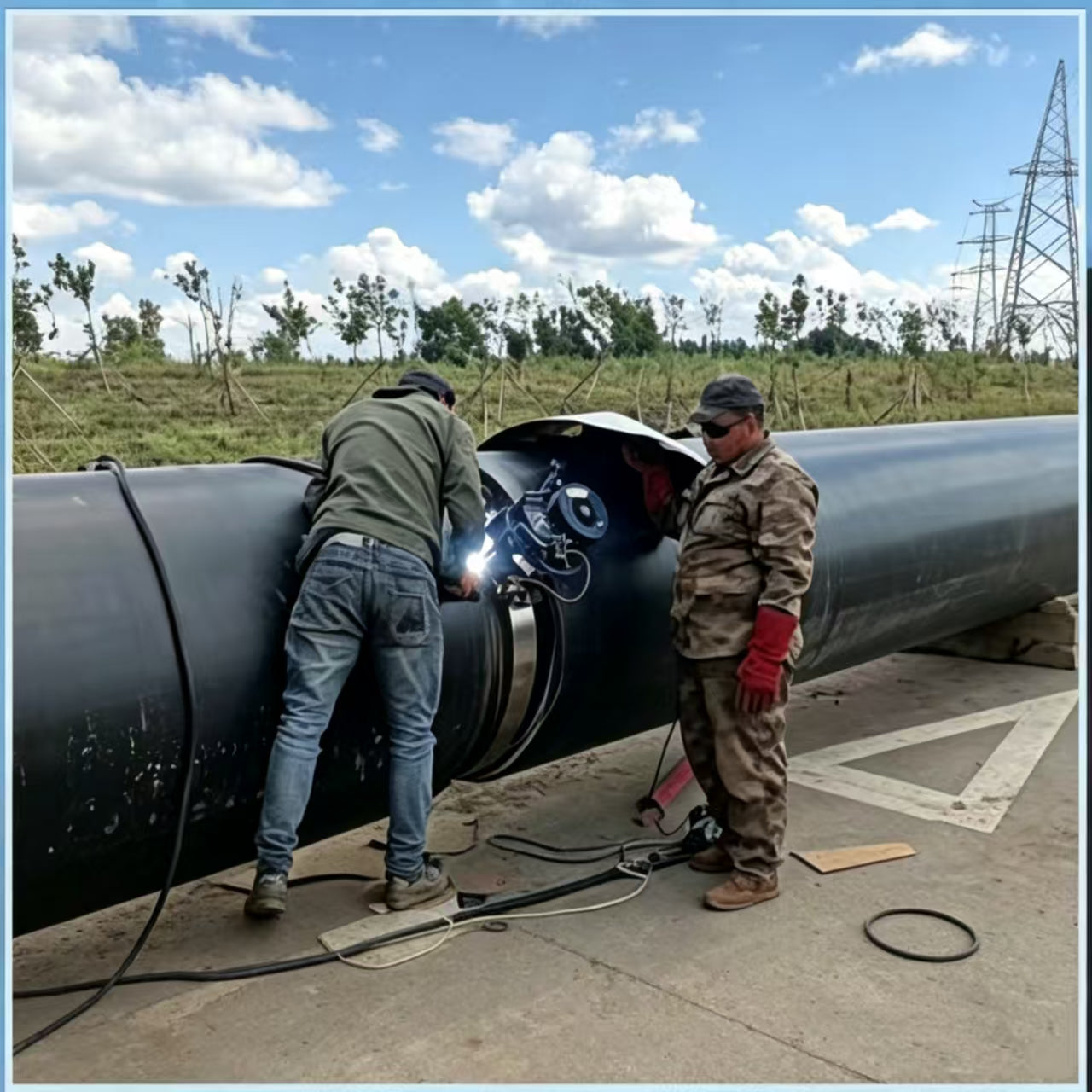

Construcción de gasoductos, oleoductos y acueductos transcontinentales

La construcción de gasoductos transcontinentales representa la aplicación de mayor volumen para los sistemas de soldadura orbital tipo oruga. Los gasoductos para la transmisión de gas natural, petróleo crudo, productos refinados y agua se construyen típicamente con grados API 5L (Grado B hasta X80) con diámetros de tubería desde Φ219 mm hasta Φ1422 mm y espesores de pared desde 6 mm hasta 25 mm o más. Cada unión debe cumplir con la norma API 1104 o equivalente, con inspección radiográfica o AUT del 100% en segmentos de alta consecuencia.

El sistema de orugas con hebilla rápida de la G168 (instalación en 1 minuto) permite un reposicionamiento rápido del cabezal a lo largo del derecho de vía a medida que avanza la construcción, un factor de producción crítico cuando una extensión de tubería debe completar de 40 a 80 uniones por día. El control automático de parámetros de 12 zonas garantiza una calidad de soldadura consistente en todas las posiciones en cada unión sin requerir que un soldador certificado supervise cada pasada. Una eficiencia de 3 a 4 veces mayor que la soldadura manual SMAW se traduce directamente en una reducción del cronograma del proyecto y del costo de mano de obra por kilómetro de tubería instalada.

Tuberías de plataformas marinas, líneas de flujo y elevadores

Las tuberías estructurales de plataformas marinas, las tuberías de proceso en cubierta, los oleoductos y gasoductos y los sistemas de tuberías verticales (risers) presentan la combinación más exigente de requisitos para la soldadura orbital automática: soldadura en todas las posiciones con todas las actitudes (posición fija 5G), entornos con mucho viento y alta humedad, exposición a la corrosión por agua salada y requisitos de certificación estructural de las sociedades de clasificación (DNV GL, Bureau Veritas, Lloyd's Register, ABS). El sistema de control de potencia con clasificación IP23S del G168 y su rango de temperatura de funcionamiento en el sitio de -40 °C a +75 °C cumplen con los requisitos ambientales marinos. El control de parámetros de 24 zonas proporciona la resolución posicional fina requerida para las juntas de tuberías verticales y oleoductos/gasoductos donde se deben lograr perfiles de soldadura conformes a las especificaciones en cada posición.

Redes de tuberías de vapor y calefacción urbana

Las tuberías de vapor para centrales eléctricas, instalaciones industriales y redes de calefacción urbana implican tuberías de acero al carbono de pared gruesa de gran diámetro soldadas según las normas ASME B31.1 o EN 13480, con grados de acero aleado (P11, P22, P91) en sistemas de alta temperatura y alta presión. El diseño de vía estrecha de 110 mm del G168 es particularmente ventajoso para las tuberías de calefacción urbana preaisladas: la vía se instala sobre el aislamiento existente sin cortar, lo que permite completar la soldadura circunferencial sin quitar ni reemplazar el aislamiento, lo que reduce tanto el costo del proyecto como la interrupción del rendimiento térmico en las extensiones de red en servicio.

Tuberías de procesos químicos y plantas petroquímicas

Los sistemas de tuberías de procesos químicos implican especificaciones multimateriales (acero al carbono, acero inoxidable, acero aleado y acero de baja temperatura), a menudo en configuraciones de colector acopladas estrechamente dentro de las estructuras de la planta. El G168 admite los cuatro grupos de materiales con la selección adecuada de gas de protección (CO₂ para acero al carbono; mezcla de Ar/CO₂ para acero inoxidable y aleado). El control automático de parámetros de 24 zonas se adapta a los desafíos de soldadura específicos de la posición de las juntas de tuberías dentro de los bastidores de tuberías de la planta, donde el acero estructural obstruye el acceso del soldador manual, pero el cabezal G168 montado en la vía puede recorrer la circunferencia completa sin obstrucciones.

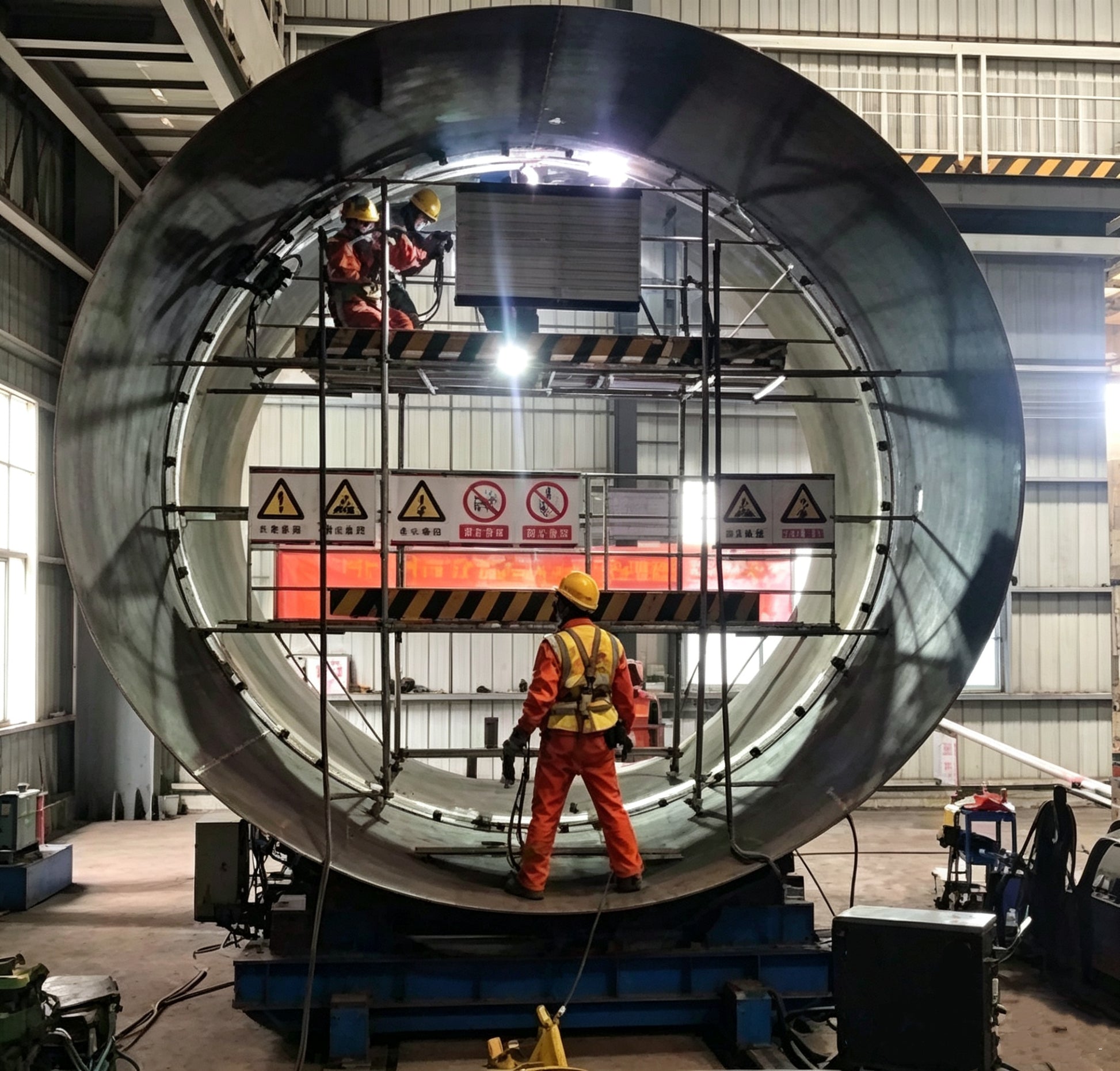

Recipientes a presión de gran diámetro, tanques y pilotes de tuberías

La soldadura de costura horizontal y vertical en recipientes a presión de gran diámetro, tanques de almacenamiento y pilotes de tuberías estructurales (Φ219 mm y superiores, incluidos diámetros de pilotes que exceden Φ1000 mm) es una aplicación directa para la capacidad ilimitada de diámetro superior de tuberías del G168. El sistema basado en rieles se adapta a cualquier diámetro exterior de tubería o recipiente ajustando el número de segmentos de riel, lo que lo convierte en el único tipo de sistema de soldadura orbital que se escala a diámetros de recipientes y pilotes más allá del rango de todos los cabezales tipo abrazadera. Para la soldadura de pilotes de estructuras tubulares en construcción marina y civil, la capacidad de operación al aire libre del G168 (temperatura ambiente de -40 °C a +75 °C) y la protección IP23S permiten una producción continua en condiciones de obra expuestas.

Rehabilitación de tuberías enterradas y soldadura en zanja

La rehabilitación de tuberías enterradas (instalación de accesorios de toma en caliente, soldadura de manguitos y reparación de juntas en tuberías en servicio) requiere soldadura en condiciones de zanja confinadas en todas las posiciones. El cabezal ligero de 11 kg del G168 y el perfil de vía ultradelgado de 110 mm permiten la instalación y operación en anchos de zanja que no pueden acomodar equipos de soldadura manual con una salida equivalente. Para tuberías enterradas aisladas, la vía estrecha elimina la necesidad de excavar y quitar el aislamiento sobre el área de la junta antes de la soldadura, un beneficio significativo en costos y plazos en proyectos de rehabilitación.

G168: Características clave y resumen de beneficios de producción

Característica	Beneficio de producción
Fuente de alimentación KEMPPI totalmente digital MIG/MAG/Pulso/Doble Pulso	Poca salpicadura, soldadura rápida, ciclo de trabajo ultra alto, estabilidad del arco en todas las posiciones
Control de partición inteligente de 12 zonas / 24 zonas (sensor de ángulo)	Ajuste automático de parámetros por posición: calidad de soldadura consistente en todas las posiciones sin intervención del operador
Vía exclusiva de acero elástico de hebilla rápida (instalación en 1 minuto)	Reposicionamiento rápido entre juntas; alta eficiencia de producción de gran número de juntas
Vía estrecha de 110 mm: se instala sobre el aislamiento de la tubería	No se requiere la eliminación del aislamiento en tuberías térmicas o enterradas: menor costo del proyecto
Control remoto inalámbrico con pantalla táctil WiFi de 5 pulgadas	Ajuste de parámetros en tiempo real desde una distancia segura; operación con una mano; no se requiere proximidad al arco
Oscilación X/Y del motor paso a paso (2–30 mm de ancho, 0–2 s de permanencia)	Capacidad de ranura ancha: adecuada para espacios estrechos, espacios anchos, tuberías delgadas y gruesas; unión de bordes precisa
Oscilación pendular inteligente: hasta 100 mm de pared	Soldadura a máquina en las especificaciones de pared más pesadas: reemplaza la soldadura manual SMAW/FCAW en juntas de pared gruesa
Cabezal ligero de 11 kg, cuerpo ultraestrecho	Acceso a espacios confinados; menor fatiga del operador; instalación rápida en proyectos con gran número de juntas
Estructura inferior totalmente cerrada (patente exclusiva)	Exclusión de escombros: vida útil prolongada; mantenimiento reducido en entornos de campo
Almacenamiento, recuperación y autodiagnóstico de parámetros digitales	Recuperación de programas conformes a WPS; elimina la variabilidad de calidad entre operadores; admite documentación de auditoría
Eficiencia 3–4 veces mayor que la soldadura manual SMAW	Cronograma del proyecto más corto; menor costo de mano de obra por junta; mayor número de juntas diarias
Rango de operación en el sitio de -40 °C a +75 °C; interior y exterior	Despliegue de campo sin restricciones: tuberías árticas, plataformas marinas, plantas petroquímicas del desierto

G168 Máquina de soldadura orbital — Preguntas frecuentes

¿Cuál es el diámetro mínimo de tubería que puede soldar el G168, y hay un máximo?

El G168 está clasificado para diámetros exteriores de tubería de Φ219 mm y superiores. No hay un límite superior de diámetro especificado; el sistema de vía se ensambla a partir de segmentos que se pueden configurar para cualquier diámetro exterior de tubería, incluidos gasoductos de transmisión de gran diámetro (Φ610 mm, Φ914 mm, Φ1067 mm, Φ1422 mm) y recipientes a presión o pilotes de tubería muy grandes. Esta capacidad de diámetro superior ilimitado es una ventaja fundamental de los sistemas orbitales tipo vía sobre los cabezales tipo abrazadera, que están limitados por su geometría mecánica fija. Para diámetros de tubería inferiores a Φ219 mm, FYID-Feiyide ofrece sistemas de soldadura orbital alternativos (FXT40 Pro K-Series para TIG de cabezal abierto hasta Φ20 mm; FXT20 C-Series para TIG de cabezal cerrado en tubos de pared delgada).

¿Qué procesos de soldadura soporta el G168, y cuál se recomienda para la soldadura de tuberías de acero al carbono?

El G168 soporta MIG, MAG, FCAW (soldadura por arco con núcleo fundente), GMAW, GMAW pulsado estándar y GMAW de doble pulso, todos impulsados por la fuente de alimentación KEMPPI totalmente digital. Para la soldadura de gasoductos de transmisión de acero al carbono (API 5L Grado B hasta X70), MAG con gas de protección CO₂ o mixto Ar/CO₂ (80% Ar + 20% CO₂) es el proceso estándar. El gas mixto Ar/CO₂ generalmente se prefiere por su menor nivel de salpicaduras y mejor estabilidad del arco en comparación con el 100% de CO₂, particularmente en los modos de pulso y doble pulso donde el control de la forma de onda del arco es crítico. FCAW (alambre con núcleo fundente) se recomienda para pases de relleno de alta deposición en tuberías de pared gruesa donde una mayor tasa de deposición es una prioridad sobre las salpicaduras mínimas.

¿Cómo funciona el sistema de control de partición de 12 zonas frente al de 24 zonas, y cuándo se deben usar 24 zonas?

El G168 divide la circunferencia de la tubería de 360° en 12 zonas (30° cada una) o 24 zonas (15° cada una). Un sensor de ángulo interno proporciona retroalimentación posicional en tiempo real, y el sistema de control aplica automáticamente los parámetros programados para cada zona a medida que el cabezal de soldadura cruza los límites de la zona. En el modo de 12 zonas, las transiciones de parámetros ocurren cada 30°, lo que es adecuado para la mayoría de las aplicaciones estándar de tuberías y procesos. En el modo de 24 zonas, las transiciones ocurren cada 15°, lo que proporciona un control posicional más fino. Se recomienda el modo de 24 zonas para: tuberías de pared gruesa (más de 25 mm) donde la gestión de parámetros transicionales entre plano y por encima de la cabeza es crítica; aplicaciones de alta especificación que requieren un control estricto de la geometría del cordón por encima de la cabeza; y aplicaciones marinas o adyacentes a nucleares donde la especificación del procedimiento de soldadura define zonas de parámetros posicionales muy espaciadas.

¿Cuánto tiempo se tarda en instalar la vía G168 en una junta de tubería y qué herramientas se necesitan?

El sistema de vía G168 está diseñado para instalarse en menos de 1 minuto utilizando el exclusivo mecanismo patentado de hebilla rápida. No se requieren herramientas especiales: los segmentos de vía se encajan y bloquean en la tubería utilizando la interfaz de hebilla rápida, y los bloques de soporte retráctiles se auto adaptan a la superficie de la tubería para un contacto estable. El engranaje tipo oclusal de la vía con el engranaje de accionamiento del cabezal de soldadura se establece cuando el cabezal se monta en la vía instalada. El tiempo total de configuración desde la llegada a la junta hasta el inicio del arco, incluida la instalación de la vía, el montaje del cabezal, la recuperación del programa y la inspección previa a la soldadura, suele ser de 5 a 10 minutos en una junta de tamaño previamente calificado. Esta configuración rápida es un motor de eficiencia principal en proyectos de construcción de tuberías con un gran número de juntas.

¿Puede el G168 soldar acero inoxidable y acero de baja temperatura además de acero al carbono?

Sí. El G168 es compatible con acero al carbono, acero inoxidable, acero aleado y acero de baja temperatura. Para acero inoxidable, se utiliza gas mixto Ar/CO₂ (80% Ar + 20% CO₂) o argón puro (según la especificación) como gas de protección. Para grados de acero de baja temperatura (por ejemplo, API 5L PSL2 para servicio a -40 °C, grados ASTM A333 para aplicaciones criogénicas), el control de la forma de onda del arco de baja salpicadura y la capacidad de pulso de la fuente de alimentación KEMPPI permiten la gestión del aporte de calor de soldadura para cumplir con los requisitos de tenacidad al impacto de las especificaciones de servicio de baja temperatura. Para grados de acero aleado (aceros Cr-Mo P11, P22), se requiere una selección adecuada del alambre de relleno y control de la temperatura de precalentamiento/interpasada según lo especificado en el WPS aplicable.

¿Qué documentación y trazabilidad de parámetros proporciona el G168 para los registros de calidad e inspección?

El control remoto con pantalla táctil de 5 pulgadas del G168 permite la configuración, modificación, almacenamiento y recuperación digital de todos los parámetros del proceso, lo que permite realizar pruebas de calificación previas a la soldadura para establecer el procedimiento de soldadura y luego recuperar exactamente esos parámetros para cada soldadura de producción. Los programas almacenados aseguran que cada soldadura en una serie de producción se ejecute con el mismo conjunto de parámetros que el procedimiento calificado, eliminando la variabilidad entre operadores. La función de autodiagnóstico registra el estado del sistema y los eventos de falla. Para proyectos que requieren documentación WPS/PQR según ASME Sección IX, API 1104 o aprobación de la sociedad de clasificación, el almacenamiento de programas del G168 proporciona la base de trazabilidad de parámetros para el registro de soldadura. La comunicación WiFi inalámbrica registra datos de parámetros en tiempo real durante la soldadura para la correlación de registros posteriores a la soldadura.

¿Cuál es el rango de temperatura ambiente de funcionamiento del G168, y es adecuado para proyectos de oleoductos árticos o desérticos?

El cabezal de soldadura G168 funciona de -20°C a +60°C; el rango de temperatura ambiente del sitio es de -40°C a +75°C. El material de la vía (acero elástico de alta calidad) mantiene sus propiedades mecánicas (límite elástico, resistencia a la fatiga y tenacidad) en todo el rango ambiente, incluidas las condiciones de campo árticas. El sistema de control de potencia almacena y funciona de -40°C a +60°C. Este rango de temperatura cubre todo el espectro de entornos de construcción de tuberías internacionales: tuberías en permafrost ártico, construcción invernal en el norte de Europa y Canadá, plantas petroquímicas en el desierto de Oriente Medio y plataformas marinas tropicales del sudeste asiático. Para implementaciones en el Ártico, la mezcla de gas de protección Ar/CO₂ y la estructura inferior cerrada brindan protección adicional contra los efectos del frío extremo en la estabilidad del arco y la longevidad del equipo.

¿Cómo se compara el G168 con la soldadura semiautomática FCAW (soldadura por arco con alambre tubular) para la construcción de tuberías?

La FCAW semiautomática —donde un soldador guía manualmente la antorcha alrededor de la junta— es el proceso competidor dominante para la soldadura de tuberías de gran diámetro y pared gruesa. El G168 ofrece tres ventajas clave sobre la FCAW semiautomática: (1) Consistencia: el control automático de parámetros de 12/24 zonas elimina la variación de parámetros posicionales causada por la habilidad y fatiga individuales del soldador, produciendo una geometría de cordón y propiedades mecánicas consistentes desde la primera junta hasta la centésima; (2) Eficiencia: a velocidades de avance de alambre y niveles de corriente equivalentes, la optimización de la velocidad de desplazamiento programada del G168 y el tiempo de arco continuo producen una productividad 3-4 veces mayor que la SMAW manual y notablemente mayor que la FCAW semiautomática, donde las interrupciones del arco para el reposicionamiento del soldador reducen el tiempo efectivo de arco; (3) Documentación: los programas digitales almacenados proporcionan la trazabilidad de los parámetros requerida para la documentación de control de calidad de tuberías modernas, mientras que la FCAW semiautomática depende del cumplimiento del soldador con la WPS escrita. La desventaja es que el G168 requiere tiempo de instalación de la vía (≤1 minuto por junta) y calificación inicial del programa, lo que se compensa con las ganancias de eficiencia de producción en recuentos de juntas superiores a 20-30 juntas de la misma especificación.

Para la configuración específica del proyecto, consulta sobre el diseño de ranuras, desarrollo de procedimientos de soldadura o cotización del cabezal de soldadura G168 con sistema de control de potencia KEMPPI, juegos de rieles y unidad de control remoto inalámbrico, comuníquese con el equipo de ingeniería de aplicaciones de FYID-Feiyide. Se encuentran disponibles servicios de puesta en marcha en el sitio y capacitación para operadores para todas las implementaciones del G168.
